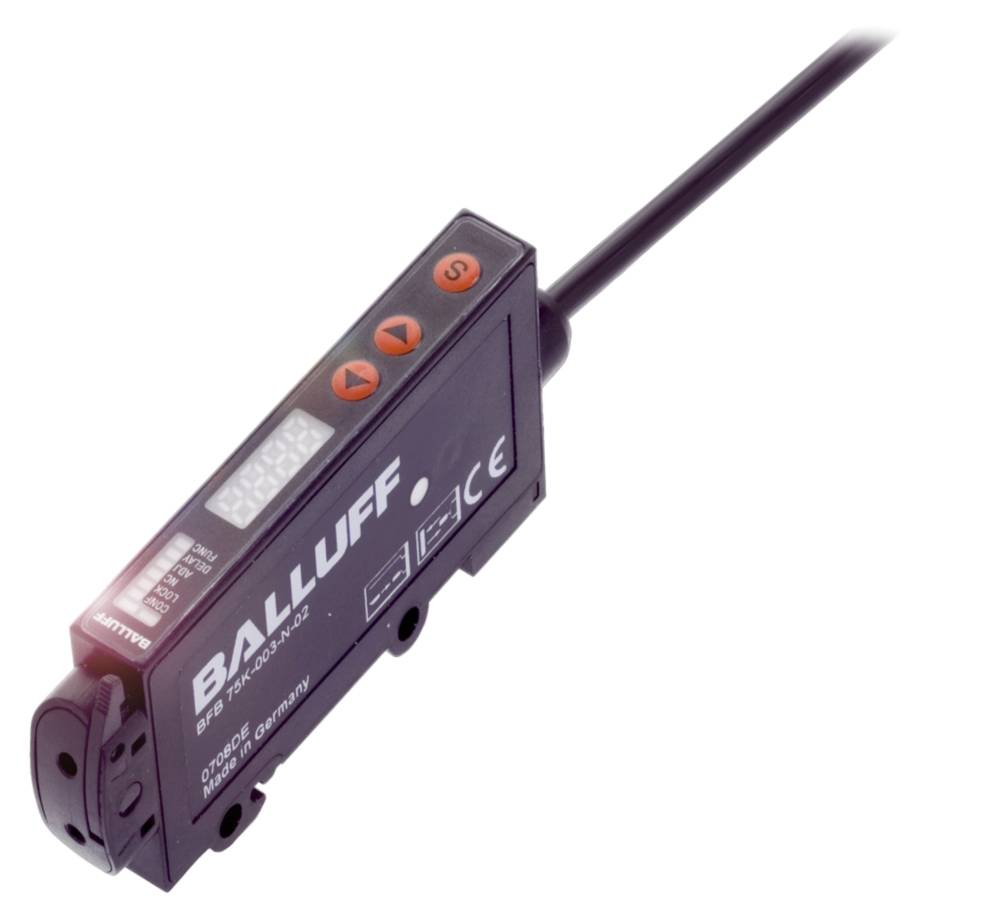

BALLUFF BFB0007 základná jednotka optických vlákien 1 ks (d x š x v) 79.30 x 10.40 x 35.40 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
základná jednotka optických vlákien
Min. prevádzkové napätie
10.0 V
Prevádzkové napätie max.
30.0 V
Typ
BFB0007
Obsah
1 ks
Datasheety: (PDF)
Počet
Celkom (272,36 € / kus)
272,36 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BFB0007 Zariadenia na báze vlákien pre plastové a sklenené vlákna
- Rozmery: 10,4 x 35,4 x 79,3 mm
- Séria: 75K
- Rozhranie: Analógové, napätie 0…10 V
- NPN normálne otvorený/zatvorený (NO/NC)
- Vstupná funkcia: Učenie Sn
- Zapnutie/vypnutie zámku tlačidiel
- Princíp fungovania: Zariadenie s optickými vláknami
Technické parametre
- Hlavné vlastnosti: Rozmery: 10,4 x 35,4 x 79,3 mm
- Pripojenie: Kábel, 2,00 m, PVC
- Séria: 75K
- Prevádzkové napätie Ub: 10...30 VDC
- Vstupná funkcia: Učenie Sn
- Zapnutie/vypnutie zámku tlačidiel
- Možnosť nastavenia: Trvanie jedného impulzu
- Režim normálny/jemný/rýchly/široký
- Smer čítania LCD displeja
- Časová funkcia
- Výrobné nastavenie (reset)
- Spínacia vzdialenosť (Sn), 2 hodnoty
- Zapnutie/vypnutie displeja
- Citlivosť (Sn)
- Prepínanie svetla/tmy
- Zapnutie/vypnutie zámku tlačidiel
- Čas oneskorenia
- Princíp fungovania: Zariadenie s optickými vláknami
- Materiál puzdra: ABS
- Typ svetla: LED červené svetlo
- Spínacia frekvencia: 8000 Hz / 1000 Hz / 125 Hz
- Rozhranie: Analógové, napätie 0…10 V
- NPN normálne otvorený/zatvorený (NO/NC)
- Ďalšie funkcie:
- Princíp fungovania: Zariadenie s optickými vláknami
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Prevádzkové napätie Ub: 10...30 VDC
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 8000 Hz / 1000 Hz / 125 Hz
- Trieda ochrany: II
- Pripojenie: Kábel, 2,00 m, PVC
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Hysterézia H max. (% Sr): 10,0 %
- Priemer kábla D: 4,00 mm
- Dĺžka kábla L: 2 m
- Počet vodičov: 4
- Prierez vodiča: 0,14 mm²
- Dosah: závisí od optických vlákien
- Možnosti nastavenia: Trvanie jedného impulzu | Režim normálny/jemný/rýchly/široký | Smer odčítania LCD displeja | Časová funkcia | Výrobné nastavenie (reset) | Spínacia vzdialenosť (Sn), 2 hodnoty | Zapnutie/vypnutie displeja | Citlivosť (Sn) | Prepínanie na svetlo/tmu | Zapnutie/vypnutie zámku tlačidiel | Čas oneskorenia
- Séria: 75K
- Tvar: Kváder | Priame pripojenie
- Displej: Výstupná funkcia - žltá LED | Zelená LED: Prevádzkové napätie | Aktívne učenie - červená LED | Aktívny režim nastavenia - červená LED | Funkcia spínania normálne zatvoreného stavu: červená LED | Spínací bod - LCD | Sila signálu - LCD | Aktívny špeciálny režim - červená LED | Aktívny zámok tlačidiel: červená LED | Časová funkcia aktívna: červená LED
- Nastavovač: Tlačidlo (3x)
- Oneskorenie vypnutia toff max.: 0,06/0,5/8 ms
- Oneskorenie zapnutia max.: 0,06/0,5/8 ms
- Prúd bez záťaže Io max. pri Ue: 25 mA
- Vstupná funkcia: Učenie Sn|Zapnutie/vypnutie zámku klávesnice
- Pokles napätia Ud max. pri Ie Elektrické pripojenie: 2,4 V
- Pripojenie optického vlákna: Ø 2,2 mm
- Kategória výrobku
základná jednotka optických vlákien
- Typ
BFB0007
- Obsah
1 ks
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
IP64
- Min. teplota
-20 °C
- Max. teplota
60 °C
- Dĺžka
79.30 mm
- Šírka
10.40 mm
- V
35.40 mm
- Rozmer.
(d x š x v) 79.30 x 10.40 x 35.40 mm
- Menovité napätie
30.0 V
- Dĺžka kábla
2.00 m
- Materiál puzdra
ABS
- Pripojenie
kábel
- Výstupy
NPN
- Prierez vodiča (káble senzor-aktor)
0.14 mm²
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416221 BALLUFF BFB0007 základná jednotka optických vlákien 1 ks (d x š x v) 79.30 x 10.40 x 35.40 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416221 BALLUFF BFB0007 základná jednotka optických vlákien 1 ks (d x š x v) 79.30 x 10.40 x 35.40 mm
Popis
Optické senzory Balluff sa používajú vtedy, keď je konvenčný optosenzor príliš veľký alebo príliš nepružný pre danú aplikáciu. Naše senzory z optických vlákien sú kombinované buď s plastovou, alebo optickou šošovkou, čím vytvárajú kompletný senzor. Ich rôzne vlastnosti vám poskytujú maximálnu flexibilitu v závislosti od aplikácie. Séria = 75K, Rozmery = 10,4 x 35,4 x 79,3 mm, Rozhranie = Analógový, Napätie 0,10 V NPN Normálne otvorený/zatvorený (NO/NC), Princíp fungovania = Zariadenie s optickými vláknami, Vstupná funkcia = Učenie Sn, Zámok klávesov zapnutý/vypnutý, Možnosti nastavenia = Trvanie jedného impulzu, Režim Normálny/Jemný/Rýchly/Široký, Smer odčítania LCD, Časová funkcia, Výrobné nastavenie (Reset), Spínacia vzdialenosť (Sn), 2 hodnoty, Zapnutie/vypnutie displeja, Citlivosť (Sn), Prepínanie na svetlo/tmu, Zámok klávesov zapnutý/vypnutý, Čas oneskorenia, Prevádzkové napätie Ub = 10...30 VDC, Typ svetla = LED červené svetlo, Pripojenie = Kábel, 2,00 m, PVC, Materiál puzdra = ABS, Spínacia frekvencia = 8000 Hz / 1000 Hz / 125 Hz, Schválenie/Zhoda = cULusCEWEEE
