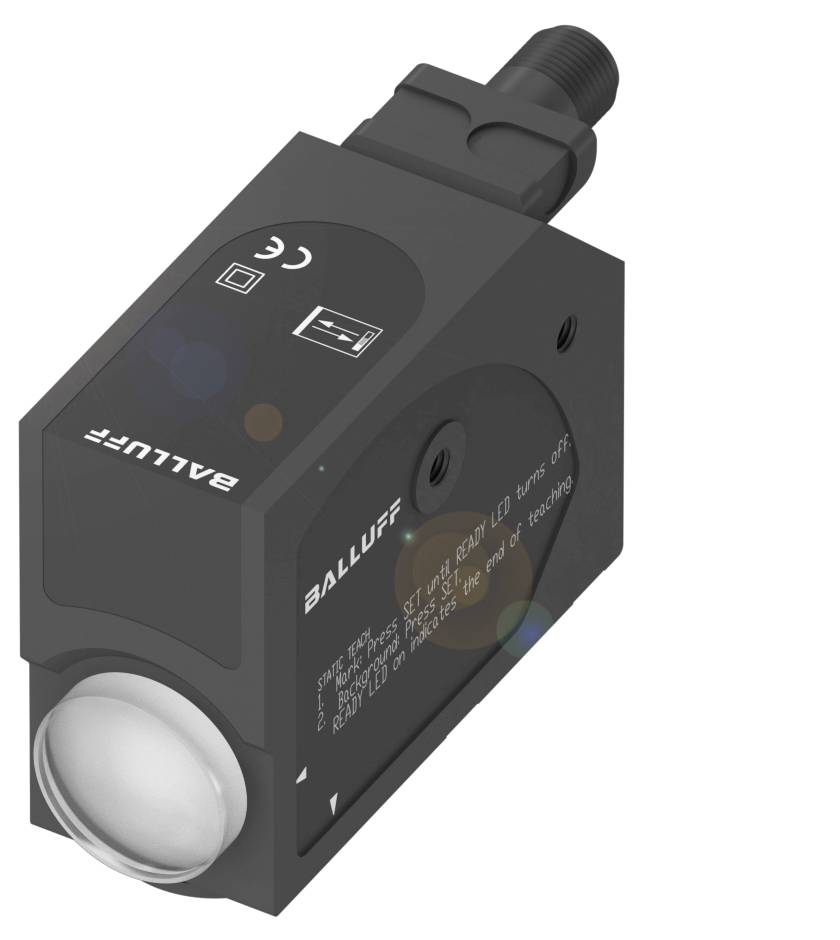

BALLUFF BKT 67M-002-U-S92 kontrastné tlačidlo 1 ks 24 V/DC analógové (d x š x v) 32 x 64 x 82 mm Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
kontrastné tlačidlo
Min. prevádzkové napätie
10 V/DC
Prevádzkové napätie max.
30 V/DC
Typ
BKT 67M-002-U-S92
Datasheety: (PDF)
Počet
Celkom (413,82 € / kus)
413,82 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Kontrastný skener Balluff BKT0002
- Rozmery: 32 x 64 x 82 mm
- Séria: 67M
- Rozhranie: PNP/NPN normálne otvorené/zatvorené (NO/NC)
- Analógový, napätie 1…5,5 V
- Vstupná funkcia: časová funkcia zapnutá/vypnutá
- Funkčný princíp: tlačidlo kontrastu
Technické parametre
- Hlavné vlastnosti: Rozmery: 32 x 64 x 82 mm
- Aktívny povrch, materiál: PMMA
- Pripojenie: Konektor, zástrčka M12x1
- Séria: 67M
- Prevádzkové napätie Ub: 10...30 VDC
- Vstupná funkcia: časová funkcia zapnutá/vypnutá
- Funkčný princíp: tlačidlo kontrastu
- Optický funkčný princíp: svetelný senzor, zaostrený
- Materiál puzdra: tlakovo liaty hliník, lakovaný
- Typ svetla: modré svetlo/zelené svetlo/červené svetlo
- Veľkosť svetelného bodu: 5 x 1,5 mm pri 9 mm
- Rozsah: 6...12 mm
- Rozhranie: PNP/NPN normálne otvorené/zatvorené (NO/NC)
- Analógový, napätie 1…5,5 V
- Charakteristika lúča: zaostrený
- Ďalšie funkcie:
- Funkčný princíp: tlačidlo kontrastu
- Rozmery: 32 x 64 x 82 mm
- Upevnenie: skrutka M5
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 300 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Maximálne zvyškové zvlnenie (% z Ue): 8%
- Spínacia frekvencia: 15000 Hz
- Trieda ochrany: II
- Pripojenie: Konektor, zástrčka M12x1
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Aktívny povrch, materiál: PMMA
- Spínací výstup: PNP/NPN normálne otvorený/zatvorený (NO/NC)
- Materiál puzdra: tlakovo liaty hliník, lakovaný
- EN 60068-2-27, Ráz: Polovičný sínus, 30 gn, 11 ms, 3x6 | Polovičný sínus, 30 gn, 6 ms, 3x10000
- EN 60068-2-6, vibrácie: 10…55 Hz, amplitúda 1 mm, 3x2 h
- Ochranný druh IP67
- Teplota okolia: -10...55 °C
- Stupeň kontaminácie: 3
- Rozsah: 6...12 mm
- Možnosti nastavenia: Kontrast (bod spínania)|Spínanie na svetlo/tmu|Spínací výstup PNP/NPN
- Povrchová ochrana: lakovaná
- Séria: 67M
- Tvar: Kváder | Otočné pripojenie
- Zobrazenie: Výstupná funkcia - žltá LED | Pripravené - zelená LED | Chyba - zelená LED, bliká | Skrat - zelená LED, bliká
- Nastavovač: Tlačidlo
- Oneskorenie vypnutia toff max.: 0,033 ms
- Oneskorenie zapnutia ton max.: 0,033 ms
- Prúd bez záťaže Io max. pri Ue: 50 mA
- Maximálne okolité svetlo: 5000 luxov
- Optický funkčný princíp: svetelný senzor, zaostrený
- Typ svetla: modré svetlo/zelené svetlo/červené svetlo
- Veľkosť svetelného bodu: 5 x 1,5 mm pri 9 mm
- Funkcia optického prepínania: prepínanie svetla/tmy
- Charakteristika lúča: zaostrený
- Vlnová dĺžka: 465 nm/520 nm/630 nm
- Skupina LED podľa IEC 62471: Voľná skupina
- Ďalšie vlastnosti: Optika reverzibilná (vyžarovanie svetla 0°/|90°), horizontálny svetelný bod
- Vstupná funkcia: časová funkcia zapnutá/vypnutá
- Analógový výstup: Analógový, napätie 1…5,5 V
- Zaťažovací odpor RL min. (analógový U): 2,2 kOhm
- Pokles napätia Ud max. pri Ie Elektrické pripojenie: 2 V
- Časová funkcia: oneskorenie vypnutia
- Časová funkcia, trvanie: 20 ms
- Druh obalu
Piece
- Kategória výrobku
kontrastné tlačidlo
- Typ
BKT 67M-002-U-S92
- Obsah
1 ks
- Prevádzkové napätie
24 V/DC
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Typ kontaktu
analógové
- Spínacie napätie (max.)
30 V/DC
- Pripojenie
KONEKTOR
IP67
- Dĺžka
32 mm
- Šírka
64 mm
- V
82 mm
- Rozmer.
(d x š x v) 32 x 64 x 82 mm
- Vlnová dĺžka
465 nm
520 nm
630 nm
- Materiál puzdra
litý hliník
- Pripojenie
zástrčka
- Materiál
litý hliník
- Výstupy
NPN, otvárač
NPN, zatvárač
PNP, otvárač
PNP, zatvárač
12 mm
- Spínacia frekvencia
15000 Hz
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416174 BALLUFF BKT 67M-002-U-S92 kontrastné tlačidlo 1 ks 24 V/DC analógové (d x š x v) 32 x 64 x 82 mm Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416174 BALLUFF BKT 67M-002-U-S92 kontrastné tlačidlo 1 ks 24 V/DC analógové (d x š x v) 32 x 64 x 82 mm Piece
Popis
Kontrastné senzory sú svetelné senzory s vysokým rozlíšením, ktoré rozlišujú objekty podľa ich odtieňov sivej. Robustné kontrastné senzory od spoločnosti Balluff detekujú aj malé rozdiely v kontraste, majú vysokú spínaciu frekvenciu až 30 kHz a sú preto obzvlášť rýchle. Umožňujú vysokú presnosť polohovania a sú preto vhodné pre širokú škálu aplikácií, napríklad v tlačiarenskom a baliacom priemysle. Séria = 67M, Rozmery = 32 x 64 x 82 mm, Rozhranie = PNP/NPN Normálne otvorený/Zatvorený (NO/NC) Analógový, Napätie 1,5,5 V, Vstupná funkcia = Časová funkcia zapnutá/vypnutá, Princíp činnosti = Snímač kontrastu, Optický princíp činnosti = Svetelný senzor, zaostrený, Charakteristika lúča = Zaostrený, Typ svetla = Modré svetlo/Zelené svetlo/Červené svetlo, Veľkosť svetelnej stopy = 5 x 1,5 mm pri 9 mm, Dosah = 6...12 mm, Pripojenie = Zásuvný konektor, Konektor M12x1, Materiál puzdra = Hliníkový odliatok, Snímacia plocha, Materiál = PMMA, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE
