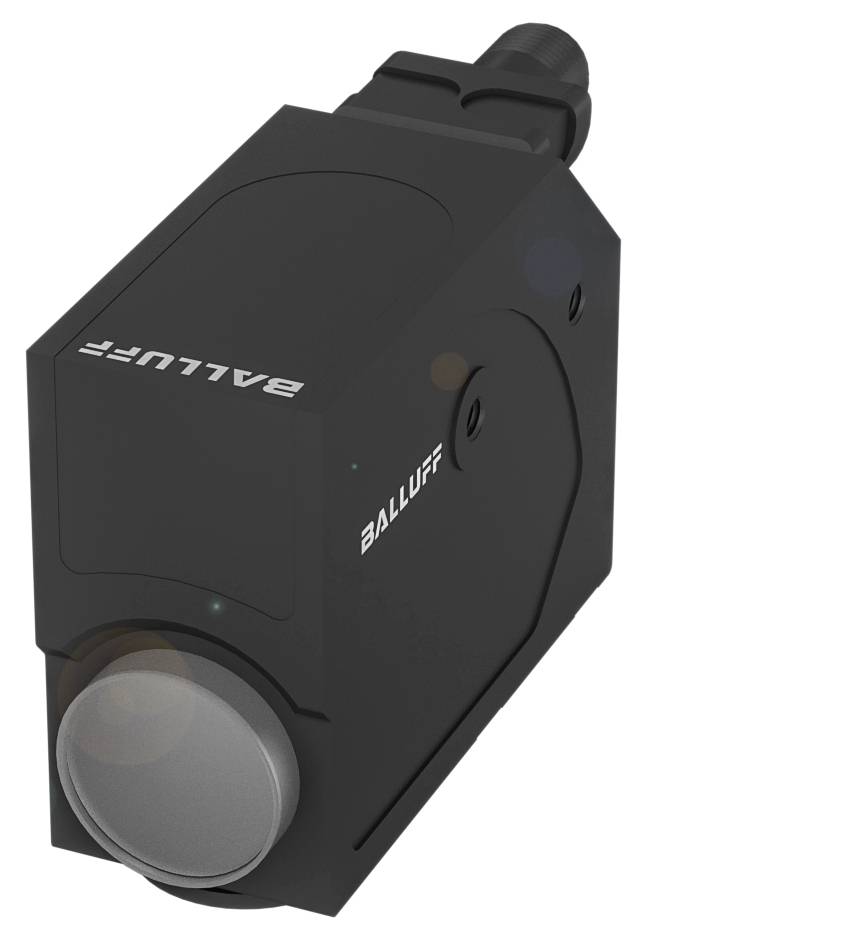

BALLUFF BKT 67M-005-U-S92 kontrastné tlačidlo 1 ks 24 V/DC 1 PNP (d x š x v) 32 x 64 x 82 mm Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
kontrastné tlačidlo
Min. prevádzkové napätie
10 V/DC
Prevádzkové napätie max.
30 V/DC
Typ
BKT 67M-005-U-S92
Datasheety: (PDF)
Počet
Celkom (630,08 € / kus)
630,08 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Kontrastný skener Balluff BKT0005
- Rozmery: 32 x 64 x 82 mm
- Séria: 67M
- Rozhranie: PNP/NPN normálne otvorené/zatvorené (NO/NC)
- Vstupná funkcia: rovnaká funkcia ako tlačidlo SET
- Funkčný princíp: tlačidlo kontrastu
Technické parametre
- Hlavné vlastnosti: Rozmery: 32 x 64 x 82 mm
- Aktívna plocha, materiál: sklo
- Pripojenie: Konektor, zástrčka M12x1
- Séria: 67M
- Prevádzkové napätie Ub: 10...30 VDC
- Vstupná funkcia: rovnaká funkcia ako tlačidlo SET
- Funkčný princíp: tlačidlo kontrastu
- Optický funkčný princíp: svetelný senzor, zaostrený
- Materiál puzdra: tlakovo liaty hliník, lakovaný
- Typ svetla: modré svetlo/zelené svetlo/červené svetlo
- Veľkosť svetelného bodu: 1,5 x 5 mm pri 9 mm
- Rozsah: 6...12 mm
- Rozhranie: PNP/NPN normálne otvorené/zatvorené (NO/NC)
- Charakteristika lúča: zaostrený
- Ďalšie funkcie:
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 300 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Maximálne zvyškové zvlnenie (% z Ue): 8%
- Spínacia frekvencia: 30000 Hz
- Trieda ochrany: II
- Pripojenie: Konektor, zástrčka M12x1
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Rozsah: 6...12 mm
- Možnosti nastavenia: Kontrast (bod spínania) | Spínací výstup PNP/NPN | Spínanie na svetlo/tmu | Časová funkcia zapnutá/vypnutá | Výrobné nastavenie (reset) | Čas oneskorenia | Segmentový displej zapnutý/vypnutý | Statické/dynamické/manuálne učenie | Vypnuté uzamknutie tlačidiel | Segmentový displej smeru čítania
- Séria: 67M
- Tvar: Kváder
- Displej: Výstupná funkcia - žltá LED | Pohotovostný režim - zelená LED
- Oneskorenie vypnutia toff max.: 0,017 ms
- Oneskorenie zapnutia ton max.: 0,017 ms
- Prúd bez záťaže Io max. pri Ue: 35 mA
- Pokles napätia Ud max. pri Ie: 2 V
- Vstupná funkcia: rovnaká funkcia ako tlačidlo SET
- Druh obalu
Piece
- Kategória výrobku
kontrastné tlačidlo
- Typ
BKT 67M-005-U-S92
- Obsah
1 ks
- Prevádzkové napätie
24 V/DC
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Typ kontaktu
1 PNP
- Pripojenie
KONEKTOR
- Dĺžka
32 mm
- Šírka
64 mm
- V
82 mm
- Rozmer.
(d x š x v) 32 x 64 x 82 mm
- Materiál puzdra
litý hliník
- Pripojenie
zástrčka
12 mm
- Spínacia frekvencia
30000 Hz
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416190 BALLUFF BKT 67M-005-U-S92 kontrastné tlačidlo 1 ks 24 V/DC 1 PNP (d x š x v) 32 x 64 x 82 mm Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416190 BALLUFF BKT 67M-005-U-S92 kontrastné tlačidlo 1 ks 24 V/DC 1 PNP (d x š x v) 32 x 64 x 82 mm Piece
Popis
Kontrastné senzory sú svetelné senzory s vysokým rozlíšením, ktoré rozlišujú objekty podľa ich odtieňov sivej. Robustné kontrastné senzory od spoločnosti Balluff detekujú aj malé rozdiely v kontraste, majú vysokú spínaciu frekvenciu až 30 kHz a sú preto obzvlášť rýchle. Umožňujú vysokú presnosť polohovania a sú preto vhodné pre širokú škálu aplikácií, napríklad v tlačiarenskom a baliacom priemysle. Séria = 67M, Rozmery = 32 x 64 x 82 mm, Rozhranie = PNP/NPN normálne otvorený/zatvorený (NO/NC), Vstupná funkcia = rovnaká funkcia ako tlačidlo SET, Princíp činnosti = kontrastný senzor, Optický princíp činnosti = svetelný senzor, zaostrený, Charakteristika lúča = zaostrený, Typ svetla = modré svetlo/zelené svetlo/červené svetlo, Veľkosť svetelnej stopy = 1,5 x 5 mm pri 9 mm, Dosah = 6...12 mm, Pripojenie = zásuvný konektor, konektor M12x1, Materiál puzdra = tlakovo liaty hliník, Materiál snímacej plochy = sklo, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE
