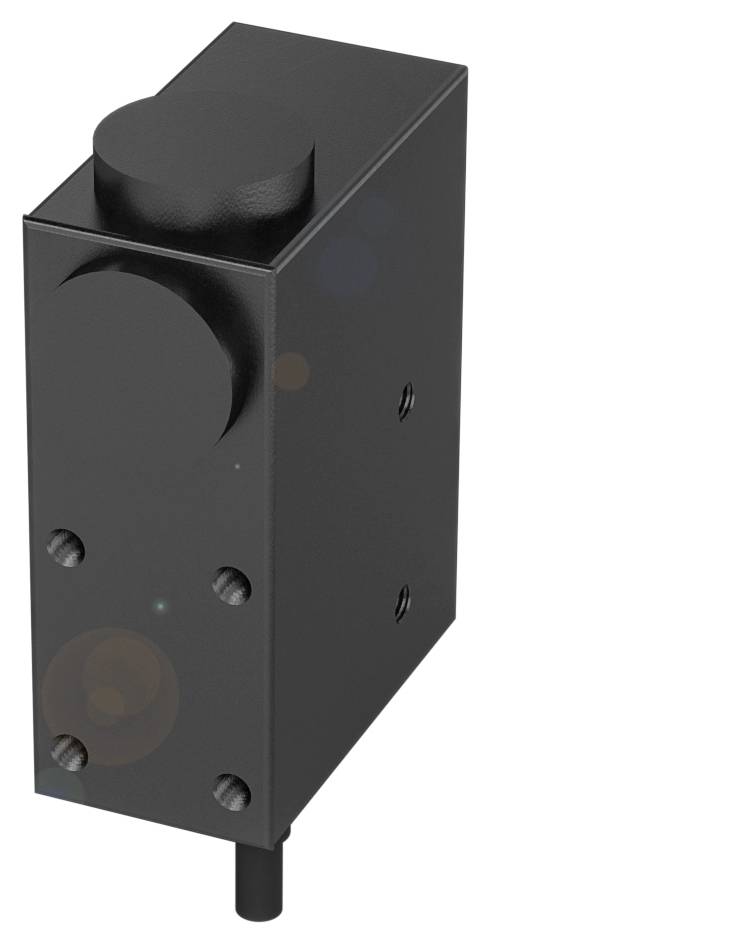

BALLUFF BKT000U kontrastné tlačidlo 1 ks 24 Antivalentná (d x š x v) 62.30 x 31.00 x 105.30 mm Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
kontrastné tlačidlo
Min. prevádzkové napätie
10 V
Prevádzkové napätie max.
30 V
Typ
BKT000U
Datasheety: (PDF)
Počet
Celkom (714,63 € / kus)
714,63 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Kontrastný skener Balluff BKT000U
- Rozmery: 31 x 105,3 x 62,3 mm
- Séria: M
- Rozhranie: PNP/NPN normálne otvorené/zatvorené (NO/NC)
- Analógový, napätie 0…5,5 V
- Vstupná funkcia: rovnaká funkcia ako tlačidlo
- Vyvolanie formátu 1/2/3/4
- Funkčný princíp: tlačidlo kontrastu
Technické parametre
- Hlavné vlastnosti: Rozmery: 31 x 105,3 x 62,3 mm
- Aktívna plocha, materiál: sklo
- Pripojenie: Kábel, 3,00 m, PVC
- Séria: M
- Prevádzkové napätie Ub: 10...30 VDC
- Vstupná funkcia: rovnaká funkcia ako tlačidlo
- Vyvolanie formátu 1/2/3/4
- Funkčný princíp: tlačidlo kontrastu
- Optický funkčný princíp: svetelný senzor, zaostrený
- Materiál puzdra: zinok, tlakovo liaty, lakovaný
- Typ svetla: zelené svetlo/červené svetlo
- Veľkosť svetelného bodu: 1,5 x 5 mm pri 9 mm
- Rozsah: 7...11 mm
- Rozhranie: PNP/NPN normálne otvorené/zatvorené (NO/NC)
- Analógový, napätie 0…5,5 V
- Charakteristika lúča: zaostrený
- Ďalšie funkcie:
- Rozmery: 31 x 105,3 x 62,3 mm
- Upevnenie: skrutka M5
- Výstupný odpor Ra: 10,0 kOhm
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Prevádzkové napätie Ub: 10...30 VDC
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 10000 Hz
- Pripojenie: Kábel, 3,00 m, PVC
- Ochrana proti skratu: áno
- Aktívna plocha, materiál: sklo
- Spínací výstup: PNP/NPN normálne otvorený/zatvorený (NO/NC)
- Priemer kábla D: 6,20 mm
- Dĺžka kábla L: 3 m
- Materiál puzdra: zinok, tlakovo liaty, lakovaný
- Materiál plášťa: PVC
- EN 60068-2-27, tlmič: polovičný sínus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibrácie: 10…55 Hz, amplitúda 1,5 mm, 3x2|h
- Ochranný druh IP67
- Teplota okolia: -10...55 °C
- Počet vodičov: 6
- Prierez vodiča: 0,34 mm²
- Rozsah: 7...11 mm
- Povrchová ochrana: lakovaná
- Oneskorenie vypnutia toff max.: 0,05 ms
- Oneskorenie zapnutia max.: 0,05 ms
- Prúd bez záťaže Io max. pri Ue: 80 mA
- Pokles napätia Ud max. pri Ie: 2 V
- Maximálne okolité svetlo: 5000 luxov
- Optický funkčný princíp: svetelný senzor, zaostrený
- Typ svetla: zelené svetlo/červené svetlo
- Veľkosť svetelného bodu: 1,5 x 5 mm pri 9 mm
- Funkcia optického prepínania: prepínanie svetla/tmy
- Charakteristika lúča: zaostrený
- Vlnová dĺžka: 526 nm/630 nm
- Vstupná funkcia: rovnaká funkcia ako tlačidlo | Formát 1/2/3/4
- Analógový výstup: Analógový, napätie 0…5,5 V
- Zaťažovací odpor RL min. (analógový U): 2,2 kOhm
- Časová funkcia: oneskorenie vypnutia
- Časová funkcia, trvanie: 20 ms
- Rozsah detekcie/merania s ochranou proti prepólovaniu: áno
- Druh obalu
Piece
- Kategória výrobku
kontrastné tlačidlo
- Typ
BKT000U
- Obsah
1 ks
- Prevádzkové napätie
24
- Min. prevádzkové napätie
10 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
10 - 30 V
- Typ kontaktu
Antivalentná
- Spínacie napätie (max.)
30 V DC/AC
IP67
- Min. teplota
-10 °C
- Max. teplota
55 °C
- Dĺžka
62.30 mm
- Šírka
31.00 mm
- V
105.30 mm
- Rozmer.
(d x š x v) 62.30 x 31.00 x 105.30 mm
- Menovité napätie
30 V
- Dĺžka kábla
3.00 m
- Vlnová dĺžka
526 nm
630 nm
- Materiál puzdra
zinek
- Pripojenie
kábel
- Materiál
zinkový tlakový odlitek
- Výstupy
NPN, spínací kontakt; PNP, spínací kontakt
11 mm
- Spínacia frekvencia
10000 Hz
- Prierez vodiča (káble senzor-aktor)
0.34 mm²
- Prevádzkový prúd
200 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416212 BALLUFF BKT000U kontrastné tlačidlo 1 ks 24 Antivalentná (d x š x v) 62.30 x 31.00 x 105.30 mm Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416212 BALLUFF BKT000U kontrastné tlačidlo 1 ks 24 Antivalentná (d x š x v) 62.30 x 31.00 x 105.30 mm Piece
Popis
Kontrastné senzory sú svetelné senzory s vysokým rozlíšením, ktoré rozlišujú objekty podľa ich odtieňov sivej. Robustné kontrastné senzory od spoločnosti Balluff detekujú aj malé rozdiely v kontraste, majú vysokú spínaciu frekvenciu až 30 kHz a sú preto obzvlášť rýchle. Umožňujú vysokú presnosť polohovania a sú preto vhodné pre širokú škálu aplikácií, napríklad v tlačiarenskom a baliacom priemysle. Séria = M, Rozmery = 31 x 105,3 x 62,3 mm, Rozhranie = PNP/NPN Normálne otvorený/Zatvorený (NO/NC) Analógový, Napätie 0,5,5 V, Vstupná funkcia = Rovnaká funkcia ako formát tlačidla 1/2/3/4, Princíp činnosti = Snímač kontrastu, Optický princíp činnosti = Svetelný senzor, zaostrený, Charakteristika lúča = Zaostrený, Typ svetla = Zelené svetlo/Červené svetlo, Veľkosť svetelnej stopy = 1,5 x 5 mm pri 9 mm, Dosah = 7...11 mm, Pripojenie = Kábel, 3,00 m, PVC, Materiál puzdra = Zinkový tlakový odliatok, Materiál aktívneho povrchu = Sklo, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEWEEE
