BALLUFF BKT000Y kontrastné tlačidlo 1 ks 24 1 PNP (Ø x v) 3.5 m x 50.00 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kontrastné tlačidlo
Funkcia
rozpoznanie kontrastu
Prevádzkové napätie max.
30 V
Typ
BKT000Y
Prevádzkové napätie
24
Datasheety: (PDF)
Počet
Celkom (291,87 € / kus)
291,87 €
bez DPH.
Doprava zadarmo
Hlavné benefity

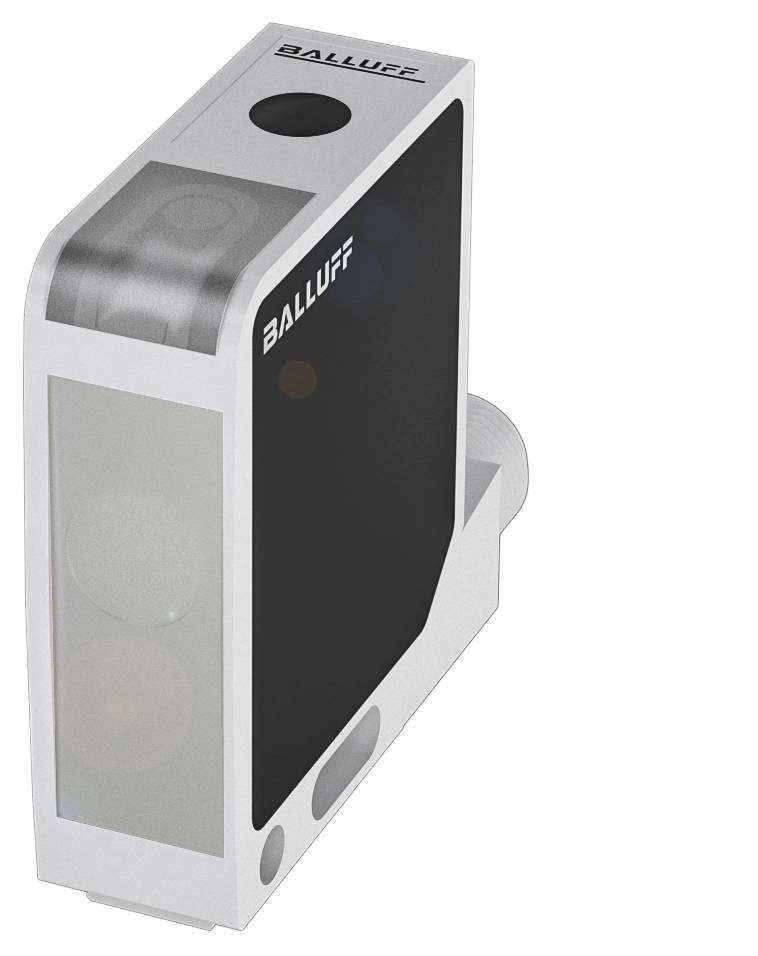

Kontrastný skener Balluff BKT000Y
- Rozmery: 12 x 50 x 42,5 mm
- Séria: 21M
- Rozhranie: PNP normálne otvorený/zatvorený (NO/NC)
- Funkcia vstupu: Zapnutie/vypnutie zámku klávesnice
- Naučený kontrast (spínací bod)
- Funkčný princíp: tlačidlo kontrastu
Technické parametre
- Hlavné vlastnosti: Rozmery: 12 x 50 x 42,5 mm
- Aktívna plocha, materiál: sklo
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Séria: 21M
- Prevádzkové napätie Ub: 10...30 VDC
- Funkcia vstupu: Zapnutie/vypnutie zámku klávesnice
- Naučený kontrast (spínací bod)
- Funkčný princíp: tlačidlo kontrastu
- Optický funkčný princíp: svetelný senzor, zaostrený
- Materiál puzdra: zinok, tlakovo liaty, práškovo lakovaný
- hliník
- Typ svetla: biele svetlo
- Veľkosť svetelnej stopy: Ø 3,5 mm pri 19 mm
- Optická funkcia: Koaxiálna optika
- Rozsah: 17...21 mm
- Rozhranie: PNP normálne otvorený/zatvorený (NO/NC)
- Charakteristika lúča: zaostrený
- Ďalšie funkcie:
- Funkčný princíp: tlačidlo kontrastu
- Rozmery: 12 x 50 x 42,5 mm
- Upevnenie: skrutka M4
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Oneskorenie pripravenosti tv max.: 200 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Zvyškový prúd lr max.: 10 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 5000 Hz
- Trieda ochrany: II
- Pripojenie: Konektor, zástrčka M12x1, 4-pinová
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- MTTF (40 °C): 334 á
- Aktívna plocha, materiál: sklo
- Materiál puzdra: zinok, tlakový odliatok,|práškovo lakovaný|hliník
- Rozsah: 17...21 mm
- Možnosti nastavenia: Režim učenia normálny/jemný|Časová funkcia zapnutá/vypnutá|Prepínanie na svetlo/tmu|Kontrast (bod prepínania)
- Kontakty, povrchová ochrana: pozlátené
- Povrchová ochrana: prášková povrchová úprava
- Séria: 21M
- Tvar: Kváder | Otočné pripojenie
- Zobrazenie: Výstupná funkcia - žltá LED | Chyba - červená a zelená LED, alternatíva | Stabilita - zelená LED
- Nastavovač: Tlačidlo
- Oneskorenie vypnutia toff max.: 0,1 ms
- Oneskorenie zapnutia max.: 0,1 ms
- Prúd bez záťaže Io max. pri Ue: 30 mA
- Pokles napätia Ud max. pri Ie: 2 V
- Vstupná funkcia: Zapnutie/vypnutie zámku tlačidiel | Nastavenie kontrastu (bod spínania)
- Možnosť zámeny chráneného rozsahu detekcie/merania: áno
- Kategória výrobku
kontrastné tlačidlo
- Typ
BKT000Y
- Funkcia
rozpoznanie kontrastu
- Prevádzkové napätie
24
- Min. prevádzkové napätie
10 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
10 - 30 V
- Typ kontaktu
1 PNP
- Výstupy
PNP
- Spínacia frekvencia
30 kHz
- Materiál puzdra
zinek
- Vlastnosti materiálu
liatina
- Typ vysielača
biela LED dióda
21 m
IP67
- Min. teplota
-10 °C
- Max. teplota
55 °C
- Dĺžka
42.50 mm
- Šírka
12.00 mm
- V
50.00 mm
- Hĺbka
42.5 m
- (Ø)
3.5 m
- Rozmer.
(Ø x v) 3.5 m x 50.00 mm
- Obsah
1 ks
- Menovité napätie
30 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416171 BALLUFF BKT000Y kontrastné tlačidlo 1 ks 24 1 PNP (Ø x v) 3.5 m x 50.00 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416171 BALLUFF BKT000Y kontrastné tlačidlo 1 ks 24 1 PNP (Ø x v) 3.5 m x 50.00 mm
Popis
Kontrastné senzory sú svetelné senzory s vysokým rozlíšením, ktoré rozlišujú objekty podľa ich odtieňov sivej. Robustné kontrastné senzory od spoločnosti Balluff detekujú aj malé rozdiely v kontraste, majú vysokú spínaciu frekvenciu až 30 kHz a sú preto obzvlášť rýchle. Umožňujú vysokú presnosť polohovania a sú preto vhodné pre širokú škálu aplikácií, napríklad v tlačiarenskom a baliacom priemysle. Séria = 21M, Rozmery = 12 x 50 x 42,5 mm, Rozhranie = PNP normálne otvorený/zatvorený (NO/NC), Vstupná funkcia = Blokovanie tlačidiel zapnuté/vypnuté, Nastaviteľný kontrast (spínací bod), Princíp činnosti = Snímač kontrastu, Optický princíp činnosti = Svetelný senzor, zaostrený, Optická vlastnosť = Koaxiálna optika, Charakteristika lúča = Zaostrený, Typ svetla = Biele svetlo, Veľkosť svetelnej stopy = Ø 3,5 mm pri 19 mm, Dosah = 17...21 mm, Pripojenie = Zásuvný konektor, konektor M12x1, 4-pinový, Materiál puzdra = Zinok, tlakovo liaty hliník, Materiál aktívneho povrchu = Sklo, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = cULusCEEACWEEE
