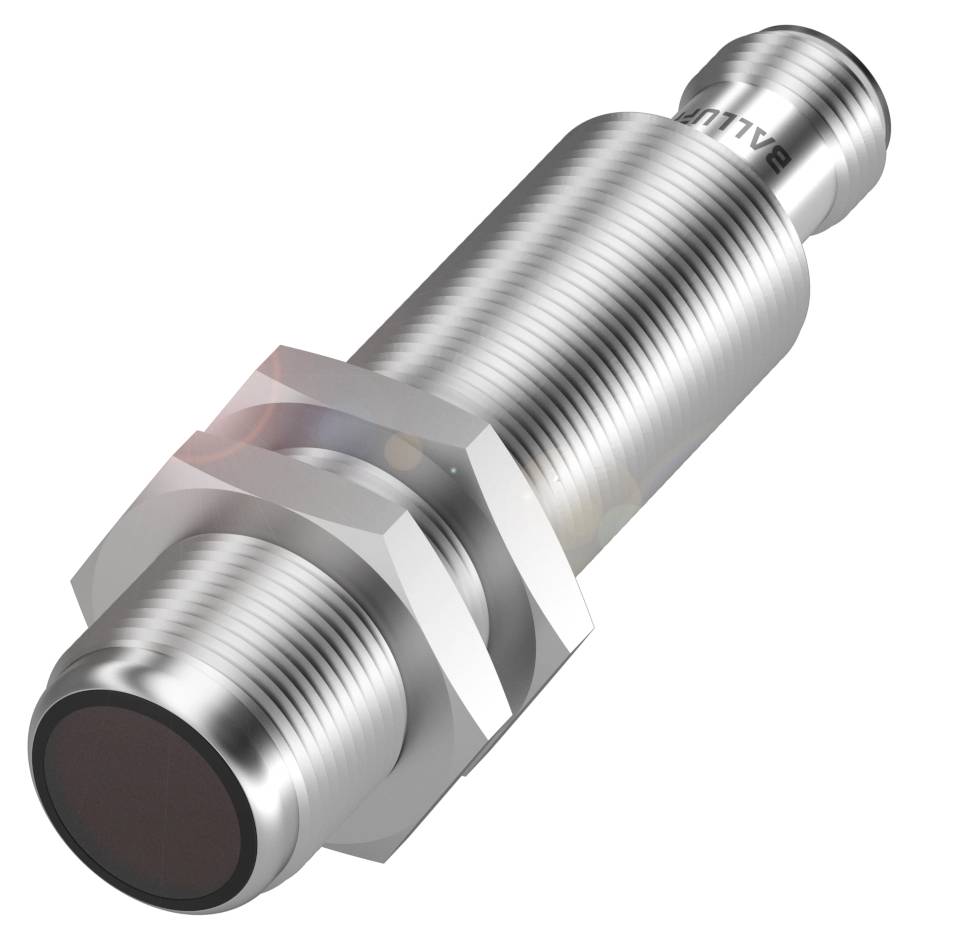

BALLUFF BOS 18E-PA-PR20-S4 reflexná svetelná závora, BOS01KL, retroreflexná , 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
reflexná svetelná závora
Funkcia
retroreflexná
Pripojenie
M12, 4-pólové
Typ
BOS 18E-PA-PR20-S4
Datasheety: (PDF)
Počet
Celkom (158,53 € / kus)
158,53 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Valcové retroreflexné snímače Balluff BOS01KL so závitom M18 a rôznymi typmi svetla
- Rozmery: Ø 18 x 75 mm
- Séria: 18E
- Rozhranie: PNP normálne otvorený (NO)
- PNP normálne zatvorený (NC)
- Princíp fungovania: Optoelektronický senzor
- Špeciálne vlastnosti: Oplachovanie
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 18 x 75 mm
- Aktívna plocha, materiál: sklo
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Séria: 18E
- Špeciálne vlastnosti: Oplachovanie
- Prevádzkové napätie Ub: 10...30 VDC
- Princíp fungovania: Optoelektronický senzor
- Optický funkčný princíp: reflexná svetelná bariéra
- Materiál puzdra: nehrdzavejúca oceľ (1.4404)
- Typ svetla: LED červené svetlo
- Veľkosť svetelnej stopy: Ø 300 mm pri 7 m
- Dosah: 5 m
- Rozhranie: PNP normálne otvorený (NO)
- PNP normálne zatvorený (NC)
- Charakteristika lúča: divergentná
- Ďalšie funkcie:
- Princíp fungovania: Optoelektronický senzor
- Rozmery: Ø 18 x 75 mm
- Upevnenie: Matica M18x1
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Maximálna zaťažovacia kapacita pri Ue: 0,1 µF
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 400 Hz
- Pripojenie: Konektor, zástrčka M12x1, 4-pinová
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Menovitá spínacia vzdialenosť Sn: 5 m
- Maximálny teplotný drift (% Sr): 10%
- MTTF (40 °C): 538 a
- Aktívna plocha, materiál: sklo
- Spínací výstup: PNP normálne otvorený (NO) | PNP normálne zatvorený (NC) Piny 4-2
- Materiál puzdra: nehrdzavejúca oceľ (1.4404)
- EN 60068-2-27, ráz: polsínus, 30 gn, 11 ms, 3x6|polsínus, 100 gn, 2 ms, 3x8000
- EN 60068-2-6, vibrácie: 10…55 Hz, amplitúda 1 mm, 3x30 min|10…2000 Hz, amplitúda 1 mm, 30 gn, 3x5 h
- Trieda ochrany: IP68/IP67
- Teplota okolia: -25...70 °C
- Stupeň kontaminácie: 3
- Dosah: 5 m
- Uťahovací moment max.: 40 Nm
- Kontakty, povrchová ochrana: pozlátené
- Séria: 18E
- Tvar: Valec | Priama optika
- Oneskorenie vypnutia toff max.: 1,25 ms
- Oneskorenie zapnutia max.: 1,25 ms
- Prúd bez záťaže Io max. pri Ue: 30 mA
- Pokles napätia Ud max. pri Ie: 2,5 V
- Maximálne okolité svetlo: 10 000 luxov
- Optický funkčný princíp: reflexná svetelná bariéra
- Typ svetla: LED červené svetlo
- Veľkosť svetelnej stopy: Ø 300 mm pri 7 m
- Polarizačný filter: áno
- Funkcia optického prepínania: prepínanie tmy/svetla
- Charakteristika lúča: divergentná
- Vlnová dĺžka: 640 nm
- Skupina LED podľa IEC 62471: Voľná skupina
- Trieda ochrany podľa DIN 40050: IPx9K
- Elektrické vlastnosti nastavovača: nie
- Druh obalu
Piece
- Kategória výrobku
reflexná svetelná závora
- Typ
BOS 18E-PA-PR20-S4
- Funkcia
retroreflexná
- Prevádzkové napätie
24 V/DC
- Typ kontaktu
1 rozpínací
1 spínací
- Spínacia frekvencia
400 Hz
- Pripojenie
M12, 4-pólové
- Konštrukčná veľkosť
M18
- Materiál puzdra
nerezová ocel
- Vlastnosti materiálu
nerezové
- Typ vysielača
červená LED dióda
- Vlnová dĺžka
640 nm
5 m
IP68
IP67
- (Ø)
18 mm
- Rozmer.
(Ø) 18 mm
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416801 BALLUFF BOS 18E-PA-PR20-S4 reflexná svetelná závora, BOS01KL, retroreflexná , 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416801 BALLUFF BOS 18E-PA-PR20-S4 reflexná svetelná závora, BOS01KL, retroreflexná , 1 ks
Popis
Naša reflexná svetelná závora sa vďaka veľkorysým montážnym toleranciám mimoriadne ľahko nastavuje. Montujete iba elektrické zariadenie a reflektor. Veľké reflektory zaisťujú dlhý dosah. Svetelné závory detekujú objekty bez ohľadu na povrch, farbu a materiál. Vďaka polarizačnému filtru sú vhodné aj na detekciu lesklých predmetov. Séria = 18E, Rozmery = Ø 18 x 75 mm, Rozhranie = PNP normálne otvorený (NO) PNP normálne zatvorený (NC), Princíp činnosti = Optoelektronický snímač, Optický princíp činnosti = Retroreflexná svetelná bariéra, Charakteristika lúča = Divergentný, Typ svetla = LED červené svetlo, Veľkosť svetelnej stopy = Ø 300 mm pri 7 m, Dosah = 5 m, Pripojenie = Konektor, konektor M12x1, 4-pinový, Materiál puzdra = Nehrdzavejúca oceľ (1.4404), Materiál snímacej plochy = Sklo, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = V súlade s CEcULusEcolabFDAEACWEEE
