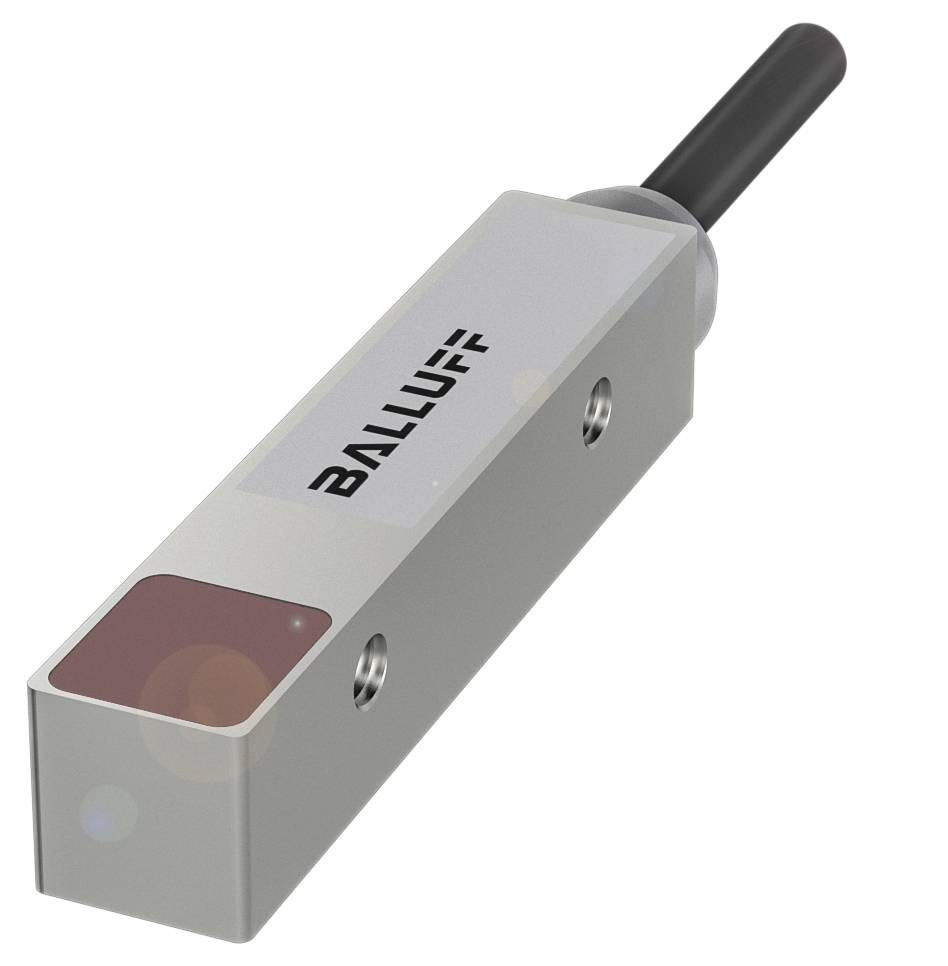

BALLUFF BOS Q08M-PS-PR20-02 reflexná svetelná závora, BOS01TE, 1 ks
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Single
Kategória výrobku
reflexná svetelná závora
Pripojenie
kábel, otvorené konce
Typ
BOS Q08M-PS-PR20-02
Prevádzkové napätie
24 V/DC
Datasheety: (PDF)
Počet
Celkom (138,20 € / kus)
138,20 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Štvorcové retroreflexné senzory Balluff BOS01TE s rôznymi typmi svetla
- Rozmery: 8 x 44 x 8 mm
- Séria: Q08M
- Rozhranie: PNP normálne otvorený (NO)
- Princíp fungovania: Optoelektronický senzor
- Optický funkčný princíp: reflexná svetelná bariéra
Technické parametre
- Hlavné vlastnosti: Rozmery: 8 x 44 x 8 mm
- Aktívny povrch, materiál: PMMA
- Pripojenie: Kábel, 2,00 m, PUR
- Séria: Q08M
- Prevádzkové napätie Ub: 10...30 VDC
- Princíp fungovania: Optoelektronický senzor
- Optický funkčný princíp: reflexná svetelná bariéra
- Materiál puzdra: zinok, tlakovo liaty, poniklovaný
- Typ svetla: LED červené svetlo
- Veľkosť svetelného bodu: Ø 3,0 mm výstup svetla
- Rozsah: 0...1 m
- Rozhranie: PNP normálne otvorený (NO)
- Charakteristika lúča: divergentná
- Ďalšie funkcie:
- Princíp fungovania: Optoelektronický senzor
- Rozmery: 8 x 44 x 8 mm
- Upevnenie: skrutka M3
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 20 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Maximálna zaťažovacia kapacita pri Ue: 0,5 µF
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 500 Hz
- Pripojenie: Kábel, 2,00 m, PUR
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Menovitá spínacia vzdialenosť Sn: 1 m
- MTTF (40 °C): 972,7 α
- Aktívny povrch, materiál: PMMA
- Spínací výstup: PNP normálne otvorený (NO)
- Priemer kábla D: 3,00 mm
- Dĺžka kábla L: 2 m
- Materiál puzdra: zinok, tlakovo liaty, poniklovaný
- Materiál plášťa: PUR
- EN 60068-2-27, ráz: polsínus, 100 gn, 2 ms, 3x8000|polsínus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, vibrácie: 10…2000 Hz, amplitúda 1 mm, 30 gn, 3x5 h|10…55 Hz, amplitúda 1 mm, 3x30 min
- Ochranný druh IP67
- Teplota okolia: -5...55 °C
- Počet vodičov: 3
- Prierez vodiča: 0,14 mm²
- Rozsah: 0...1 m
- Povrchová ochrana: poniklovaná
- Séria: Q08M
- Tvar: Kváder | Pripojenie 90°
- Displej: Hraničný rozsah - žltá LED dióda, bliká | žltá LED dióda: Príjem svetla
- Oneskorenie vypnutia toff max.: 1 ms
- Oneskorenie zapnutia max.: 1 ms
- Prúd bez záťaže Io max. pri Ue: 15 mA
- Pokles napätia Ud max. pri Ie: 0,7 V
- Optický funkčný princíp: reflexná svetelná bariéra
- Typ svetla: LED červené svetlo
- Veľkosť svetelného bodu: Ø 3,0 mm výstup svetla
- Polarizačný filter: áno
- Funkcia optického spínania: spínanie v tme
- Charakteristika lúča: divergentná
- Vlnová dĺžka: 645 nm
- Skupina LED podľa IEC 62471: Voľná skupina
- Referenčný reflektor: BOS R-2
- Druh obalu
Single
- Kategória výrobku
reflexná svetelná závora
- Typ
BOS Q08M-PS-PR20-02
- Prevádzkové napätie
24 V/DC
- Typ kontaktu
1 spínací
- Spínacia frekvencia
500 Hz
- Pripojenie
kábel, otvorené konce
- Dĺžka kábla
2 m
- Materiál puzdra
Zinková tlaková slitina, poniklovaná
- Vlastnosti materiálu
poniklované
- Typ vysielača
červená LED dióda
- Vlnová dĺžka
645 nm
1 m
IP67
- Hĺbka
8 m
- (Ø)
3.0 m
- Rozmer.
(Ø x h) 3.0 m x 8 m
- Obsah
1 ks
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416815 BALLUFF BOS Q08M-PS-PR20-02 reflexná svetelná závora, BOS01TE, 1 ks
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416815 BALLUFF BOS Q08M-PS-PR20-02 reflexná svetelná závora, BOS01TE, 1 ks
Popis
Naša reflexná svetelná závora sa vďaka veľkorysým montážnym toleranciám mimoriadne ľahko nastavuje. Montujete iba elektrické zariadenie a reflektor. Veľké reflektory zaisťujú dlhý dosah. Svetelné závory detekujú objekty bez ohľadu na povrch, farbu a materiál. Vďaka polarizačnému filtru sú vhodné aj na detekciu lesklých predmetov. Optoelektronický senzor, svetelný zdroj = LED, typ pripojenia = kábel, spínací výstup = PNP normálne otvorený (NO), dosah max. = 1 m
