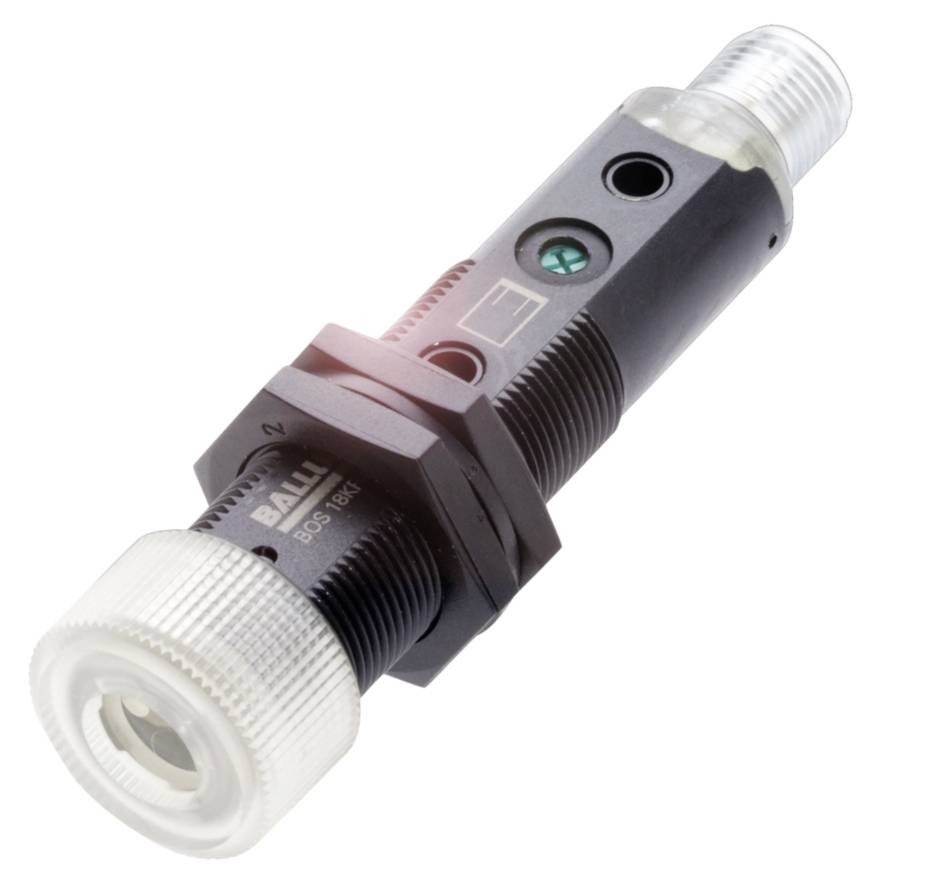

BALLUFF BOS00JJ základná jednotka optických vlákien 1 ks 24 1 PNP (Ø x v) 18 mm x 14.00 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
základná jednotka optických vlákien
Min. prevádzkové napätie
10.0 V
Prevádzkové napätie max.
30.0 V
Typ
BOS00JJ
Obsah
1 ks
Datasheety: (PDF)
Počet
Celkom (109,75 € / kus)
109,75 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BOS00JJ Zariadenia na báze vlákien pre plastové a sklenené vlákna
- Rozmery: Ø 18 x 87 mm
- Séria: 18KF
- Rozhranie: PNP normálne otvorený (NO)
- PNP normálne zatvorený (NC)
- Princíp fungovania: Zariadenie s optickými vláknami
- Možnosť nastavenia: Citlivosť (Sn)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 18 x 87 mm
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Séria: 18KF
- Prevádzkové napätie Ub: 10...30 VDC
- Možnosť nastavenia: Citlivosť (Sn)
- Princíp fungovania: Zariadenie s optickými vláknami
- Materiál puzdra: PBT
- Typ svetla: LED červené svetlo
- Spínacia frekvencia: 1000 Hz
- Rozhranie: PNP normálne otvorený (NO)
- PNP normálne zatvorený (NC)
- Ďalšie funkcie:
- Princíp fungovania: Zariadenie s optickými vláknami
- Rozmery: Ø 18 x 87 mm
- Upevnenie: Skrutka M3 | Matica M18x1
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Prevádzkové napätie Ub: 10...30 VDC
- Maximálne zvyškové zvlnenie (% z Ue): 8%
- Spínacia frekvencia: 1000 Hz
- Pripojenie: Konektor, zástrčka M12x1, 4-pinová
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- MTTF (40 °C): 774 a
- Spínací výstup: PNP normálne otvorený (NO)
- Materiál puzdra: PBT
- EN 60068-2-27, tlmič: polovičný sínus, 30 gn, 11 ms, 3x6
- EN 60068-2-6, Vibrácie: 10…55 Hz, amplitúda 1 mm, 3x30|min
- Ochranný druh IP67
- Teplota okolia: -25...55 °C
- Dosah: závisí od optických vlákien
- Uťahovací moment max.: 1,5 Nm
- Možnosť nastavenia: Citlivosť (Sn)
- Séria: 18KF
- Tvar: valcový plochý|optický rovný
- Displej: Výstupná funkcia - žltá LED | Stabilita - zelená LED
- Nastavovač: Potenciometer 270°
- Oneskorenie vypnutia toff max.: 0,5 ms
- Oneskorenie zapnutia max.: 0,5 ms
- Prúd bez záťaže Io max. pri Ue: 35 mA
- Pokles napätia Ud max. pri Ie: 2 V
- Maximálne okolité svetlo: 5000 luxov
- Optický funkčný princíp: závislý od optických vlákien
- Typ svetla: LED červené svetlo
- Funkcia optického spínania: spínanie na svetlo/tmu | spínanie na svetlo
- Vlnová dĺžka: 660 nm
- Pripojenie optického vlákna: Ø 2,2 mm
- Kategória výrobku
základná jednotka optických vlákien
- Typ
BOS00JJ
- Obsah
1 ks
- Prevádzkové napätie
24
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Typ kontaktu
1 PNP
- Pripojenie
KONEKTOR
IP67
- Min. teplota
-25 °C
- Max. teplota
55 °C
- Dĺžka
87.00 mm
- Šírka
87 mm
- V
14.00 mm
- (Ø)
18 mm
- Rozmer.
(Ø x v) 18 mm x 14.00 mm
- Menovité napätie
30.0 V
- Vlnová dĺžka
660 nm
- Materiál puzdra
PBT
- Pripojenie
zástrčka
zástrčka
- Materiál
PBT
- Výstupy
PNP
- Spínacia frekvencia
1000 Hz
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416267 BALLUFF BOS00JJ základná jednotka optických vlákien 1 ks 24 1 PNP (Ø x v) 18 mm x 14.00 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416267 BALLUFF BOS00JJ základná jednotka optických vlákien 1 ks 24 1 PNP (Ø x v) 18 mm x 14.00 mm
Popis
Optické senzory Balluff sa používajú vtedy, keď je konvenčný optosenzor príliš veľký alebo príliš nepružný pre danú aplikáciu. Naše senzory z optických vlákien sú kombinované buď s plastovou, alebo optickou šošovkou, čím vytvárajú kompletný senzor. Ich rôzne vlastnosti vám poskytujú maximálnu flexibilitu v závislosti od aplikácie. Optické zariadenie, vysielač svetla = LED, typ pripojenia = zástrčkový konektor, spínaný výstup = PNP normálne otvorený (NO); PNP normálne zatvorený (NC), piny 4-2
