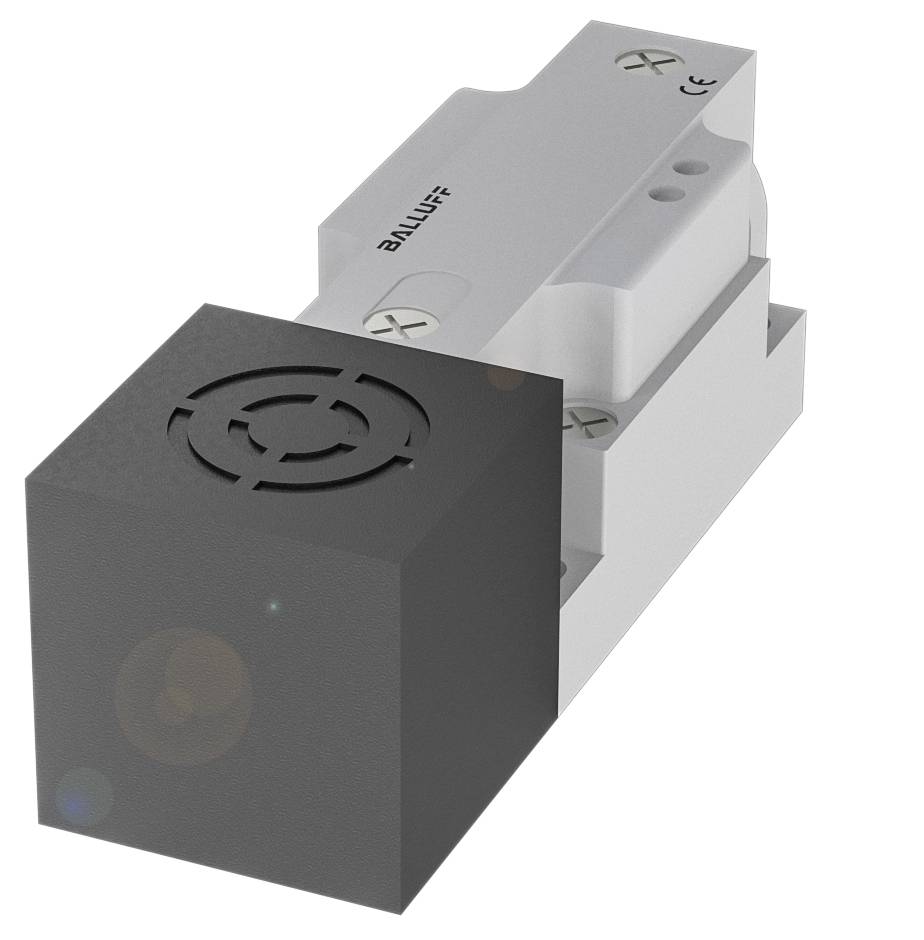

BALLUFF indukčný snímač BES0204 BES0204 40 x 40 mm nezarovnaná PNP (d x š x v) 40.00 x 120.00 x 40.00 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
indukčný snímač
Prevádzkové napätie max.
55.0 V
Typ kontaktu
1 PNP
Spínacia vzdialenosť (max.)
16 mm
Výstupy
PNP
Datasheety: (PDF)
Počet
Celkom (113,81 € / kus)
113,81 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BES0204 Štvorcové prevedenie s výškou 40 mm
- Rozmery: 120 x 40 x 40 mm
- Dizajn: 40x40
- Inštalácia: nie zapustená
- Dosah: 20 mm
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
Technické parametre
- Hlavné vlastnosti: Rozmery: 120 x 40 x 40 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: skrutkové svorky
- Dizajn: 40x40
- Prevádzkové napätie Ub: 10...55 VDC
- Inštalácia: nie zapustená
- Materiál puzdra: PBT
- Dosah: 20 mm
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Spínacia frekvencia: 100 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Ďalšie funkcie:
- Rozmery: 120 x 40 x 40 mm
- Zobrazenie prevádzkového napätia: áno
- Zobrazenie funkcií: áno
- Výstupný odpor Ra: 33,0 kOhm + D
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 250 V AC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 10 ms
- Prevádzkové napätie Ub: 10...55 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Prúd bez záťaže Io max., tlmený: 20 mA
- Prúd naprázdno Io max., netlmený: 15 mA
- Zvyškový prúd lr max.: 80 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 100 Hz
- Trieda ochrany: II
- Statický úbytok napätia max.: 2,5 V
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 16 mm
- Hysterézia H max. (% Sr): 20,0 %
- Menovitá spínacia vzdialenosť Sn: 20 mm
- Skutočná spínacia vzdialenosť Sr: 25 mm | 20 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 730
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 4…5 Nm (M20x1,5)
- Veľkosť: 40x40
- Inštalácia: nie zapustená
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Materiál puzdra: PBT
- EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Stupeň kontaminácie: 3
- Prierez pripojenia: 2,5 mm²
- Uťahovací moment upínacej skrutky: 0,8 Nm
- Káblová priechodka, veľkosť závitu: M20x1,5
- Kategória výrobku
indukčný snímač
- Typ
BES0204
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
55.0 V
- Prevádzkové napätie
10.0 - 55.0 V
- Typ kontaktu
1 PNP
- Spínacia vzdialenosť (max.)
16 mm
- Výstupy
PNP
- Materiál puzdra
PBT
- Vyhotovenie (senzory)
Induktívne
- Spôsob konštrukcie
nezarovnaná
- Konštrukčná veľkosť
40 x 40 mm
- Pripojenie
skrutkové svorky
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP67
- Dĺžka
40.00 mm
- Šírka
120.00 mm
- V
40.00 mm
- Rozmer.
(d x š x v) 40.00 x 120.00 x 40.00 mm
- Obsah
1 ks
- Menovité napätie
24 V
- Spínacia frekvencia
100 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416032 BALLUFF indukčný snímač BES0204 BES0204 40 x 40 mm nezarovnaná PNP (d x š x v) 40.00 x 120.00 x 40.00 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416032 BALLUFF indukčný snímač BES0204 BES0204 40 x 40 mm nezarovnaná PNP (d x š x v) 40.00 x 120.00 x 40.00 mm
Popis
Naše indukčné štandardné senzory BES na detekciu elektricky vodivých kovových predmetov sú robustné a spoľahlivé. Vďaka širokej ponuke viac ako 500 sérií ponúkame ten správny indukčný senzor pre každú aplikáciu. Táto technológia, používaná na celom svete, ponúka optimálny pomer ceny a výkonu a je možné ju dodať rýchlo, a to aj pri veľkých množstvách. Rozmery = 120 x 40 x 40 mm, vyhotovenie = 40x40, inštalácia = nezapustená, dosah = 20 mm, spínací výstup = PNP normálne otvorený/zatvorený (NO/NC), spínacia frekvencia = 100 Hz, materiál puzdra = PBT, materiál snímacej plochy = PBT, pripojenie = skrutkové svorky, prevádzkové napätie Ub = 10...55 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP67, schválenie/zhoda = CE, UKCA, WEEE
