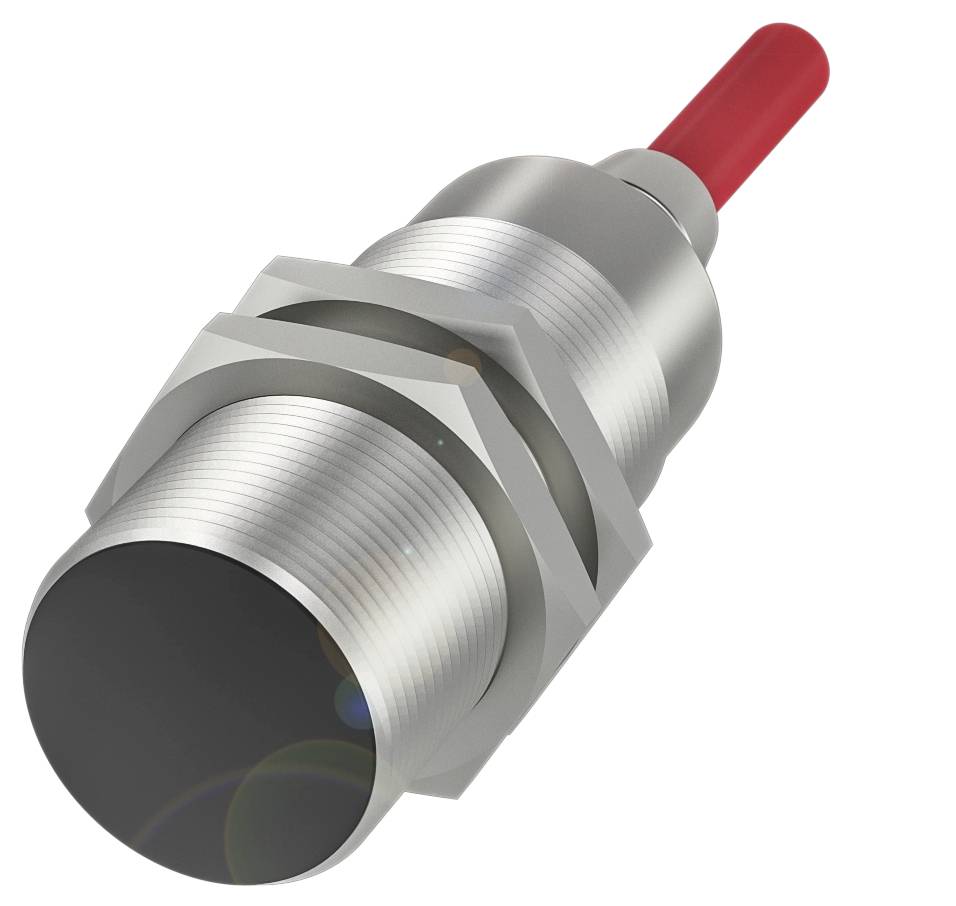

BALLUFF indukčný snímač BES02HC BES02HC M30 zarovnaná NPN (Ø x v) 30 mm x 87 m
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
indukčný snímač
Prevádzkové napätie max.
30.0 V
Výstupy
NPN
Spínacia vzdialenosť (max.)
8 mm
Vyhotovenie (senzory)
Induktívne
Datasheety: (PDF)
Počet
Celkom (154,46 € / kus)
154,46 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BES02HC Valcové prevedenie pre teplotne odolné aplikácie
- Rozmery: Ø 30 x 87 mm
- Prevedenie: M30x1,5
- Inštalácia: zapustená
- Dosah: 10 mm
- Spínací výstup: NPN normálne otvorený/zatvorený (NO/NC)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 30 x 87 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: Kábel, 9,00 m, silikónový
- Prevedenie: M30x1,5
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: zapustená
- Materiál puzdra: poniklovaná mosadz
- Dosah: 10 mm
- Spínací výstup: NPN normálne otvorený/zatvorený (NO/NC)
- Spínacia frekvencia: 200 Hz
- Ochranný druh IP67
- Teplota okolia: -25...120 °C
- Ďalšie funkcie:
- Rozmery: Ø 30 x 87 mm
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: nie
- Výstupný odpor Ra: 4,7 kOhm + D/4,7 kOhm + D
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 400 mA
- Menovité izolačné napätie Ui: 75 V DC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 10 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 0,15 µF
- Prúd bez záťaže Io max., tlmený: 20 mA
- Prúd naprázdno Io max., netlmený: 20 mA
- Zvyškový prúd lr max.: 80 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 200 Hz
- Statický úbytok napätia max.: 1,5 V
- Ochrana proti skratu: nie
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 8 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 10 mm
- Skutočná spínacia vzdialenosť Sr: 10 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 400 a
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 70 Nm
- Veľkosť: M30x1,5
- Montážna dĺžka: 55,00 mm
- Inštalácia: zapustená montáž
- Spínací výstup: NPN normálne otvorený/zatvorený (NO/NC)
- Typ pripojenia: Kábel, 9,00 m, silikón
- Priemer kábla D: 8,00 mm
- Dĺžka kábla L: 9 m
- Materiál puzdra: poniklovaná mosadz
- Materiál plášťa: silikón
- EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Trieda ochrany: IP67, IP60 na káblovom vývode
- Teplota okolia: -25...120 °C
- Stupeň kontaminácie: 3
- Počet vodičov: 4
- Prierez vodiča: 0,75 mm²
- Odchýlka od základného typu: Ta, kábel
- Kategória výrobku
indukčný snímač
- Typ
BES02HC
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
NPN
- Dĺžka kábla
9.00 m
- Spínacia vzdialenosť (max.)
8 mm
- Spínacia frekvencia
200 Hz
- Vyhotovenie (senzory)
Induktívne
- Pripojenie
kábel
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M30
- Vlastnosti materiálu
poniklované
- Materiál puzdra
mosaz
- Typ kontaktu
Antivalentná
IP67
- Min. teplota
-25 °C
- Max. teplota
120 °C
- Dĺžka
87.00 mm
- V
87 m
- (Ø)
30 mm
- Rozmer.
(Ø x v) 30 mm x 87 m
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416928 BALLUFF indukčný snímač BES02HC BES02HC M30 zarovnaná NPN (Ø x v) 30 mm x 87 m
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416928 BALLUFF indukčný snímač BES02HC BES02HC M30 zarovnaná NPN (Ø x v) 30 mm x 87 m
Popis
Naše teplotne odolné indukčné senzory BES zvládnu ultra vysoké teplotné rozsahy až do 230 °C. V závislosti od variantu sú puzdro aj konštrukcia kábla navrhnuté pre zvýšené teploty. Ich elektronika je plne integrovaná alebo sa dá jednoducho pripojiť pomocou vhodného príslušenstva. Vďaka rôznym prevedeniam môžete naše indukčné senzory odolné voči ultra vysokým teplotám jednoducho integrovať do širokej škály situácií, čím optimálne vyriešite aj priestorové obmedzenia. Niektoré varianty sú dostupné aj ako vysokotlakové senzory. To výrazne rozširuje rozsah aplikácií. Rozmery = Ø 30 x 87 mm, Konštrukcia = M30x1,5, Montáž = zapustená, Dosah = 10 mm, Spínací výstup = NPN normálne otvorený/zatvorený (NO/NC), Spínacia frekvencia = 200 Hz, Materiál puzdra = poniklovaná mosadz, Materiál snímacej plochy = PBT, Pripojenie = 2,00 m kábel, silikón, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...120 °C, Trieda ochrany = IP67, Schválenie/Zhoda = CE, UKCA, WEEE
