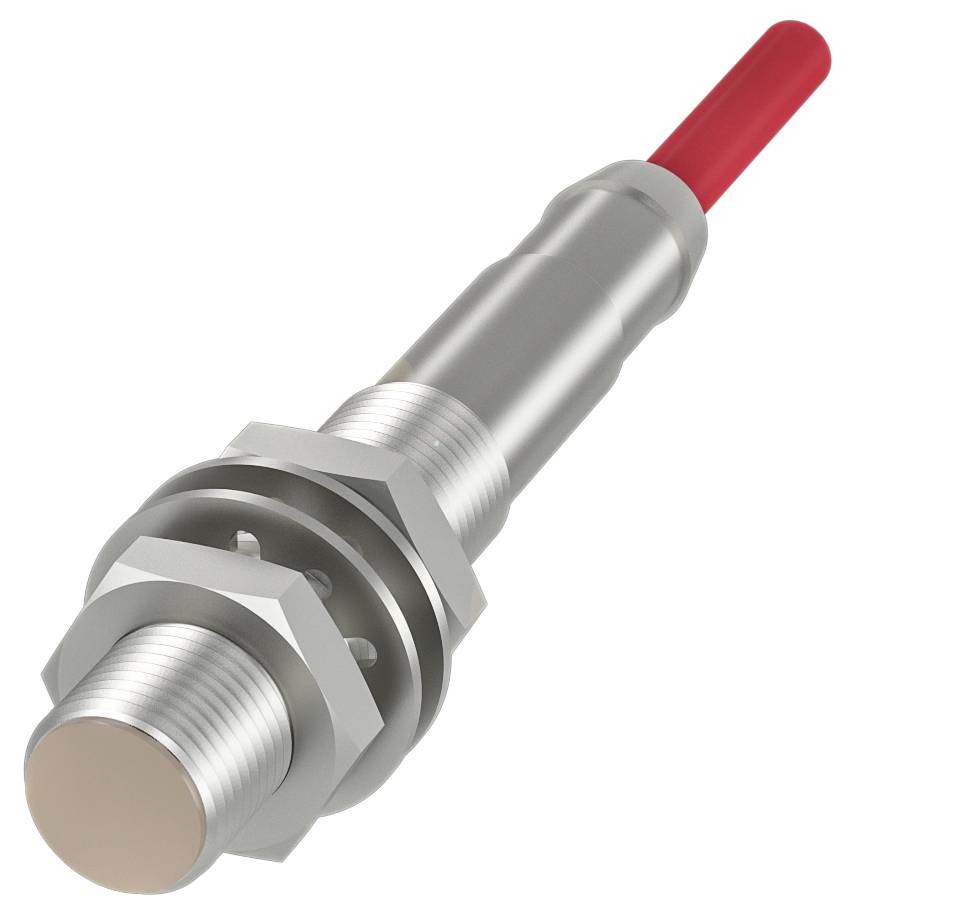

BALLUFF indukčný snímač BES02HW BES02HW M12 zarovnaná PNP (Ø x d) 12 mm x 75.00 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
indukčný snímač
Prevádzkové napätie max.
30.0 V
Výstupy
PNP
Spínacia vzdialenosť (max.)
1.6 mm
Vyhotovenie (senzory)
Induktívne
Datasheety: (PDF)
Počet
Celkom (126,01 € / kus)
137,49 €
-8 %
126,01 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BES02HW Valcové prevedenie pre teplotne odolné aplikácie
- Rozmery: Ø 12 x 75 mm
- Prevedenie: M12x1
- Inštalácia: zapustená
- Dosah: 2 mm
- Spínací výstup: PNP normálne otvorený (NO)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 12 x 75 mm
- Aktívny povrch, materiál: PEEK
- Pripojenie: Kábel, 5,00 m, silikónový
- Prevedenie: M12x1
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: zapustená
- Materiál puzdra: poniklovaná mosadz
- Dosah: 2 mm
- Spínací výstup: PNP normálne otvorený (NO)
- Spínacia frekvencia: 1000 Hz
- Ochranný druh IP68
- Teplota okolia: -25...120 °C
- Ďalšie funkcie:
- Rozmery: Ø 12 x 75 mm
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: nie
- Výstupný odpor Ra: 2,2 kOhm + D
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 75 V DC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 10 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Prúd bez záťaže Io max., tlmený: 25 mA
- Prúd naprázdno Io max., netlmený: 12 mA
- Zvyškový prúd lr max.: 80 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 1000 Hz
- Statický úbytok napätia max.: 1,8 V
- Ochrana proti skratu: nie
- Ochrana proti prepólovaniu: áno
- Možnosť výmeny chránená: nie
- Zabezpečená spínacia vzdialenosť Sa: 1,6 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 2 mm
- Skutočná spínacia vzdialenosť Sr: 2 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 595 a
- Aktívny povrch, materiál: PEEK
- Uťahovací moment: 10 Nm
- Veľkosť: M12x1
- Montážna dĺžka: 40,50 mm
- Inštalácia: zapustená montáž
- Spínací výstup: PNP normálne otvorený (NO)
- Typ pripojenia: Kábel, 5,00 m, silikón
- Priemer kábla D: 6,70 mm
- Dĺžka kábla L: 5 m
- Materiál puzdra: poniklovaná mosadz
- Materiál plášťa: silikón
- EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Trieda ochrany: IP68, IP60 na káblovom vývode
- Teplota okolia: -25...120 °C
- Stupeň znečistenia: 3
- Počet vodičov: 3
- Prierez vodiča: 0,50 mm²
- Odchýlka od základného typu: KA, aktívna kvapalina PAI, tlak, Ta
- Kategória výrobku
indukčný snímač
- Typ
BES02HW
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
PNP
- Dĺžka kábla
5.00 m
- Spínacia vzdialenosť (max.)
1.6 mm
- Spínacia frekvencia
1000 Hz
- Vyhotovenie (senzory)
Induktívne
- Pripojenie
M12
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M12
- Vlastnosti materiálu
poniklované
- Materiál puzdra
mosaz
IP68
- Min. teplota
-25 °C
- Max. teplota
120 °C
- Dĺžka
75.00 mm
- (Ø)
12 mm
- Rozmer.
(Ø x d) 12 mm x 75.00 mm
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417005 BALLUFF indukčný snímač BES02HW BES02HW M12 zarovnaná PNP (Ø x d) 12 mm x 75.00 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417005 BALLUFF indukčný snímač BES02HW BES02HW M12 zarovnaná PNP (Ø x d) 12 mm x 75.00 mm
Popis
Naše teplotne odolné senzory sú navrhnuté pre teploty do 230 °C: Puzdro aj konštrukcia kábla sú optimalizované pre zvýšené teploty. Elektronika je úplne integrovaná. Niektoré varianty sú dostupné aj ako vysokotlakové senzory, čo ich použitie robí ešte flexibilnejším. Indukčný snímač, Ø 12 x 75 mm, kábel, normálne otvorený (NO), nominálna spínacia vzdialenosť Sn=2 mm, zapustený, materiál puzdra=mosadz, materiál aktívneho povrchu=PEEK
