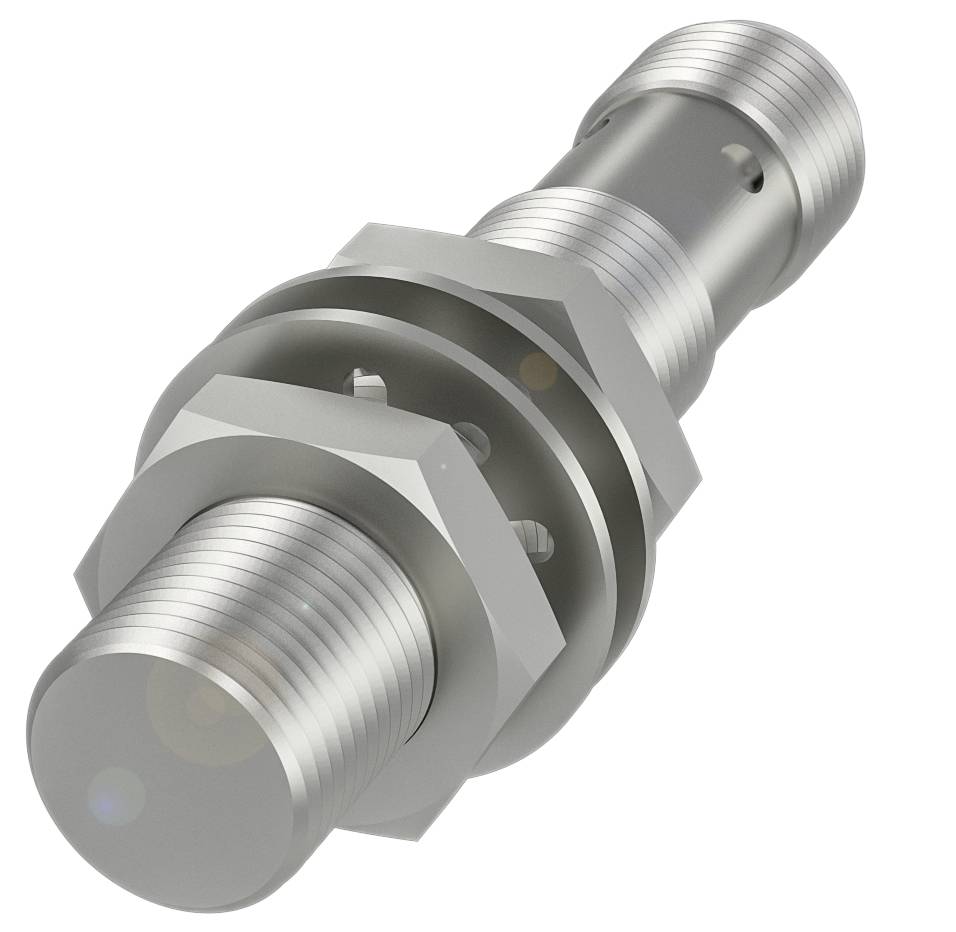

BALLUFF indukčný snímač BES02WF BES02WF M12 zdanlivo zarovnaný NPN (Ø x d) 12 mm x 60.00 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
indukčný snímač
Prevádzkové napätie max.
30.0 V
Výstupy
NPN
Spínacia vzdialenosť (max.)
4.9 mm
Vyhotovenie (senzory)
Induktívne
Datasheety: (PDF)
Počet
Celkom (97,55 € / kus)
97,55 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BES02WF Valcové prevedenie pre vysokotlakové aplikácie
- Rozmery: Ø 12 x 60 mm
- Prevedenie: M12x1
- Inštalácia: takmer zarovnaná
- Dosah: 6 mm
- Spínací výstup: NPN normálne otvorený (NO)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 12 x 60 mm
- Aktívna plocha, materiál: nehrdzavejúca oceľ
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Prevedenie: M12x1
- Prevádzkové napätie Ub: 10...30 VDC
- Maximálna tlaková odolnosť: 80 barov
- Inštalácia: takmer zarovnaná
- Materiál puzdra: nehrdzavejúca oceľ
- Dosah: 6 mm
- Spínací výstup: NPN normálne otvorený (NO)
- Spínacia frekvencia: 400 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Ďalšie funkcie:
- Rozmery: Ø 12 x 60 mm
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: áno
- Výstupný odpor Ra: 47,0 kOhm
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 75 V DC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 60 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Prúd bez záťaže Io max., tlmený: 16 mA
- Prúd naprázdno Io max., netlmený: 9 mA
- Zvyškový prúd lr max.: 100 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 400 Hz
- Statický úbytok napätia max.: 2 V
- Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 4,9 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 6 mm
- Skutočná spínacia vzdialenosť Sr: 6 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 335 stupňov
- Aktívna plocha, materiál: nehrdzavejúca oceľ
- Uťahovací moment: 10 Nm ±10 %
- Veľkosť: M12x1
- Montážna dĺžka: 41,00 mm
- Inštalácia: takmer zarovnaná
- Spínací výstup: NPN normálne otvorený (NO)
- Indikátor spínacej vzdialenosti: ■■■
- Materiál puzdra: nehrdzavejúca oceľ
- EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Stupeň kontaminácie: 3
- Maximálna tlaková odolnosť: 80 barov
- Pevnosť v tlaku, poznámka: odolná voči tlaku
- Kategória výrobku
indukčný snímač
- Typ
BES02WF
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
NPN
- Spínacia vzdialenosť (max.)
4.9 mm
- Spínacia frekvencia
400 Hz
- Vyhotovenie (senzory)
Induktívne
- Pripojenie
M12
- Spôsob konštrukcie
zdanlivo zarovnaný
- Konštrukčná veľkosť
M12
- Vlastnosti materiálu
nerezové
- Materiál puzdra
nerezová ocel
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
60.00 mm
- (Ø)
12 mm
- Rozmer.
(Ø x d) 12 mm x 60.00 mm
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417348 BALLUFF indukčný snímač BES02WF BES02WF M12 zdanlivo zarovnaný NPN (Ø x d) 12 mm x 60.00 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417348 BALLUFF indukčný snímač BES02WF BES02WF M12 zdanlivo zarovnaný NPN (Ø x d) 12 mm x 60.00 mm
Popis
Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Rozmery = Ø 12 x 60 mm, vyhotovenie = M12x1, montáž = kvázi-zapustená, dosah = 6 mm, spínací výstup = NPN normálne otvorený (NO), spínacia frekvencia = 400 Hz, materiál puzdra = nehrdzavejúca oceľ, materiál snímacej plochy = nehrdzavejúca oceľ, pripojenie = konektor, konektor M12x1, 4-pinový, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP67, schválenie/zhoda = CEcULusEACWEEE
