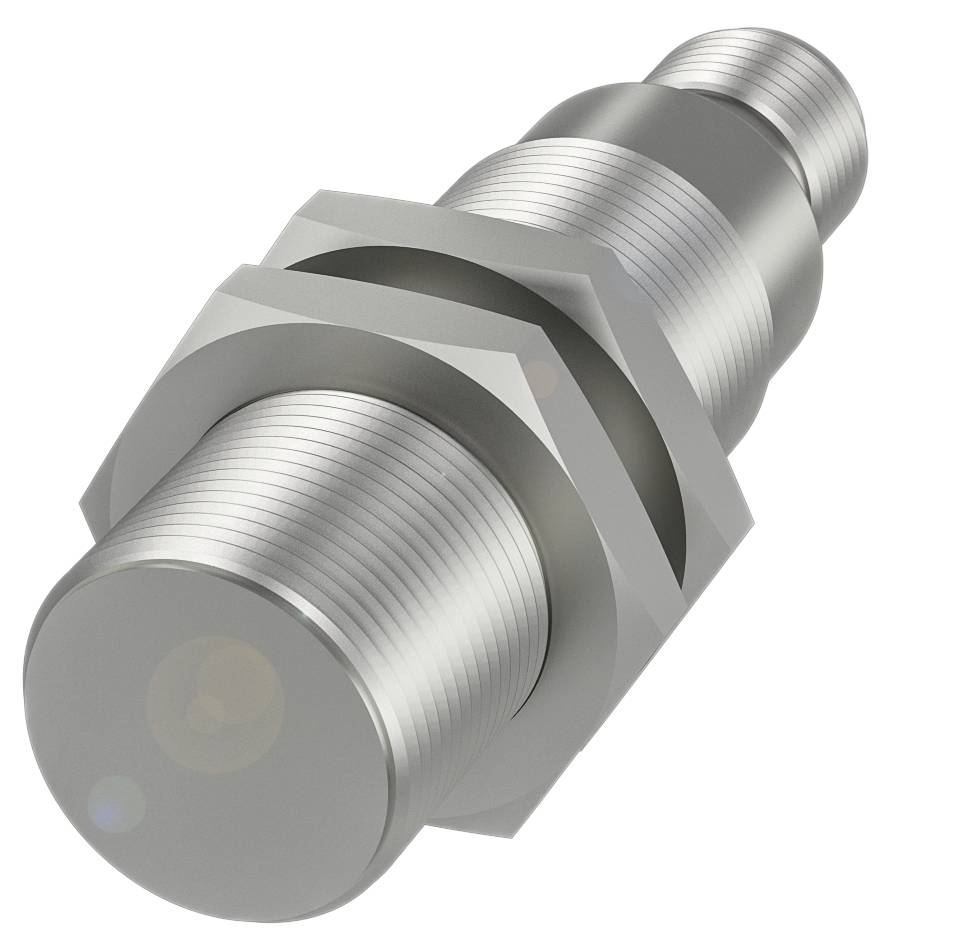

BALLUFF indukčný snímač BES02Y2 BES02Y2 zarovnaná NPN (Ø x v) 18 mm x 63.5 m Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
indukčný snímač
Prevádzkové napätie max.
30.0 V
Výstupy
NPN
Spínacia vzdialenosť (max.)
8.1 mm
Datasheety: (PDF)
Počet
Celkom (109,75 € / kus)
109,75 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BES02Y2 Valcové prevedenie pre vysokotlakové aplikácie
- Rozmery: Ø 18 x 63,5 mm
- Prevedenie: M18x1
- Inštalácia: zapustená
- Dosah: 10 mm
- Spínací výstup: NPN normálne otvorený (NO)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 18 x 63,5 mm
- Aktívna plocha, materiál: nehrdzavejúca oceľ
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Prevedenie: M18x1
- Prevádzkové napätie Ub: 10...30 VDC
- Maximálna odolnosť voči tlaku: 60 barov
- Inštalácia: zapustená
- Materiál puzdra: nehrdzavejúca oceľ
- Dosah: 10 mm
- Spínací výstup: NPN normálne otvorený (NO)
- Spínacia frekvencia: 200 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Ďalšie funkcie:
- Rozmery: Ø 18 x 63,5 mm
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: áno
- Výstupný odpor Ra: 47,0 kOhm
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 75 V DC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 35 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Prúd bez záťaže Io max., tlmený: 16 mA
- Prúd naprázdno Io max., netlmený: 9 mA
- Zvyškový prúd lr max.: 100 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 200 Hz
- Statický úbytok napätia max.: 2 V
- Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 8,1 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 10 mm
- Skutočná spínacia vzdialenosť Sr: 10 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 375 a
- Aktívna plocha, materiál: nehrdzavejúca oceľ
- Uťahovací moment: 50 Nm ±10 %
- Veľkosť: M18x1
- Montážna dĺžka: 42,00 mm
- Inštalácia: zapustená montáž
- Spínací výstup: NPN normálne otvorený (NO)
- Indikátor spínacej vzdialenosti: ■■
- Materiál puzdra: nehrdzavejúca oceľ
- EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Stupeň znečistenia: 3
- Maximálna odolnosť voči tlaku: 60 barov
- Pevnosť v tlaku, poznámka: odolná voči tlaku
- Druh obalu
Piece
- Kategória výrobku
indukčný snímač
- Typ
BES02Y2
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
NPN
- Spínacia vzdialenosť (max.)
8.1 mm
- Spínacia frekvencia
200 Hz
- Vyhotovenie (senzory)
Induktívne
- Pripojenie
M18
- Spôsob konštrukcie
zarovnaná
- Materiál puzdra
nerezová ocel
- Typ kontaktu
1 spínací
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
63.50 mm
- V
63.5 m
- (Ø)
18 mm
- Rozmer.
(Ø x v) 18 mm x 63.5 m
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417479 BALLUFF indukčný snímač BES02Y2 BES02Y2 zarovnaná NPN (Ø x v) 18 mm x 63.5 m Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417479 BALLUFF indukčný snímač BES02Y2 BES02Y2 zarovnaná NPN (Ø x v) 18 mm x 63.5 m Piece
Popis
Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Rozmery = Ø 18 x 63,5 mm, vyhotovenie = M18x1, montáž = zapustená, dosah = 10 mm, spínací výstup = NPN normálne otvorený (NO), spínacia frekvencia = 200 Hz, materiál puzdra = nehrdzavejúca oceľ, materiál snímacej plochy = nehrdzavejúca oceľ, pripojenie = konektor, konektor M12x1, 4-pinový, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP67, schválenie/zhoda = CEcULusEACWEEE
