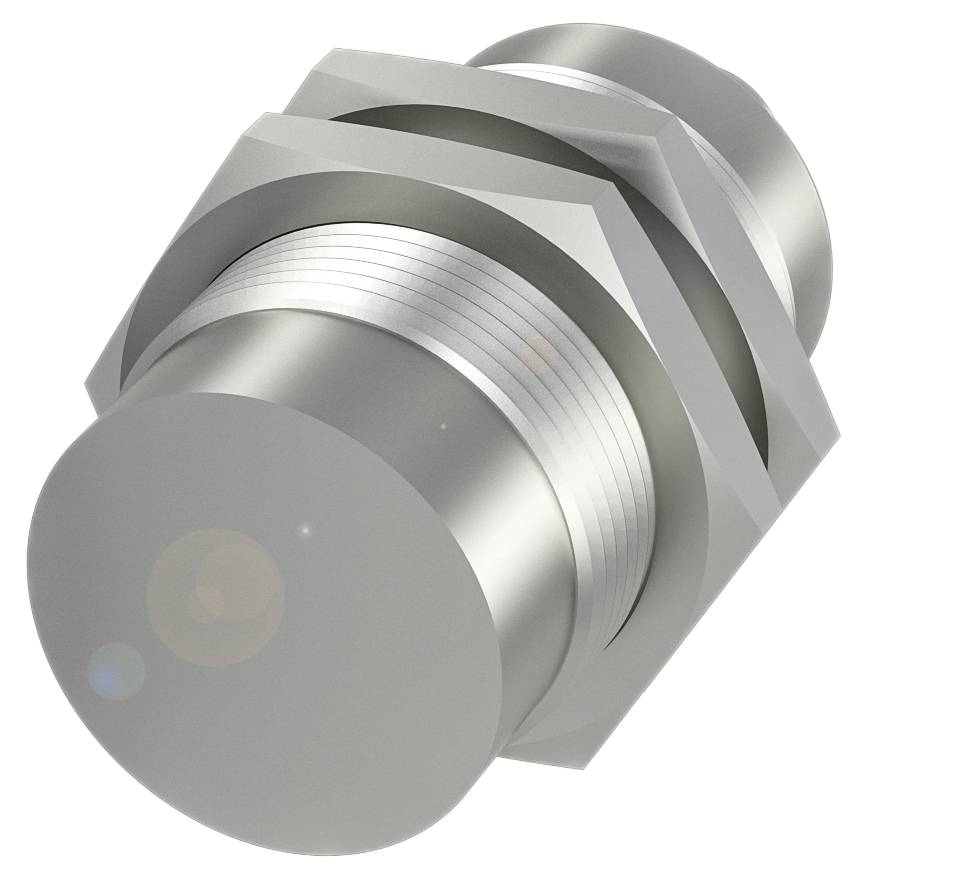

BALLUFF indukčný snímač BES02YC BES02YC M30 nezarovnaná PNP (Ø x d) 30 mm x 63.50 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
indukčný snímač
Prevádzkové napätie max.
30.0 V
Výstupy
PNP
Spínacia vzdialenosť (max.)
32 mm
Vyhotovenie (senzory)
Induktívne
Datasheety: (PDF)
Počet
Celkom (134,14 € / kus)
145,83 €
-8 %
134,14 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BES02YC Valcové prevedenie pre vysokotlakové aplikácie
- Rozmery: Ø 30 x 63,5 mm
- Prevedenie: M30x1,5
- Inštalácia: nie zapustená
- Dosah: 40 mm
- Spínací výstup: PNP normálne otvorený (NO)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 30 x 63,5 mm
- Aktívna plocha, materiál: nehrdzavejúca oceľ (1.4305)
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Prevedenie: M30x1,5
- Prevádzkové napätie Ub: 10...30 VDC
- Maximálna tlaková odolnosť: 40 barov
- Inštalácia: nie zapustená
- Materiál puzdra: nehrdzavejúca oceľ
- Dosah: 40 mm
- Spínací výstup: PNP normálne otvorený (NO)
- Spínacia frekvencia: 100 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Ďalšie funkcie:
- Rozmery: Ø 30 x 63,5 mm
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: áno
- Výstupný odpor Ra: 47,0 kOhm
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 75 V DC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 10 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Prúd bez záťaže Io max., tlmený: 12 mA
- Prúd naprázdno Io max., netlmený: 12 mA
- Zvyškový prúd lr max.: 100 µA
- Zvyškové zvlnenie max. (% z Ue): 20%
- Spínacia frekvencia: 100 Hz
- Statický úbytok napätia max.: 2 V
- Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 32 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 40 mm
- Skutočná spínacia vzdialenosť Sr: 40 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- Aktívna plocha, materiál: nehrdzavejúca oceľ (1.4305)
- Uťahovací moment: 80 Nm ±10 %
- Veľkosť: M30x1,5
- Montážna dĺžka: 32,00 mm
- Inštalácia: nie zapustená
- Spínací výstup: PNP normálne otvorený (NO)
- Indikátor spínacej vzdialenosti: ■■■
- Materiál puzdra: nehrdzavejúca oceľ
- Maximálna tlaková odolnosť: 40 barov
- Pevnosť v tlaku, poznámka: odolná voči tlaku
- Kategória výrobku
indukčný snímač
- Typ
BES02YC
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
PNP
- Spínacia vzdialenosť (max.)
32 mm
- Spínacia frekvencia
100 Hz
- Vyhotovenie (senzory)
Induktívne
- Pripojenie
M12, 4-pólové
- Spôsob konštrukcie
nezarovnaná
- Konštrukčná veľkosť
M30
- Materiál puzdra
nerezová ocel
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
63.50 mm
- (Ø)
30 mm
- Rozmer.
(Ø x d) 30 mm x 63.50 mm
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417197 BALLUFF indukčný snímač BES02YC BES02YC M30 nezarovnaná PNP (Ø x d) 30 mm x 63.50 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417197 BALLUFF indukčný snímač BES02YC BES02YC M30 nezarovnaná PNP (Ø x d) 30 mm x 63.50 mm
Popis
Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Rozmery = Ø 30 x 63,5 mm, vyhotovenie = M30x1,5, montáž = nezapustená, dosah = 40 mm, spínací výstup = PNP normálne otvorený (NO), spínacia frekvencia = 100 Hz, materiál puzdra = nehrdzavejúca oceľ, materiál snímacej plochy = nehrdzavejúca oceľ (1.4305), pripojenie = konektor, konektor M12x1, 4-pinový, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP67, schválenie/zhoda = CEcULusEACWEEE
