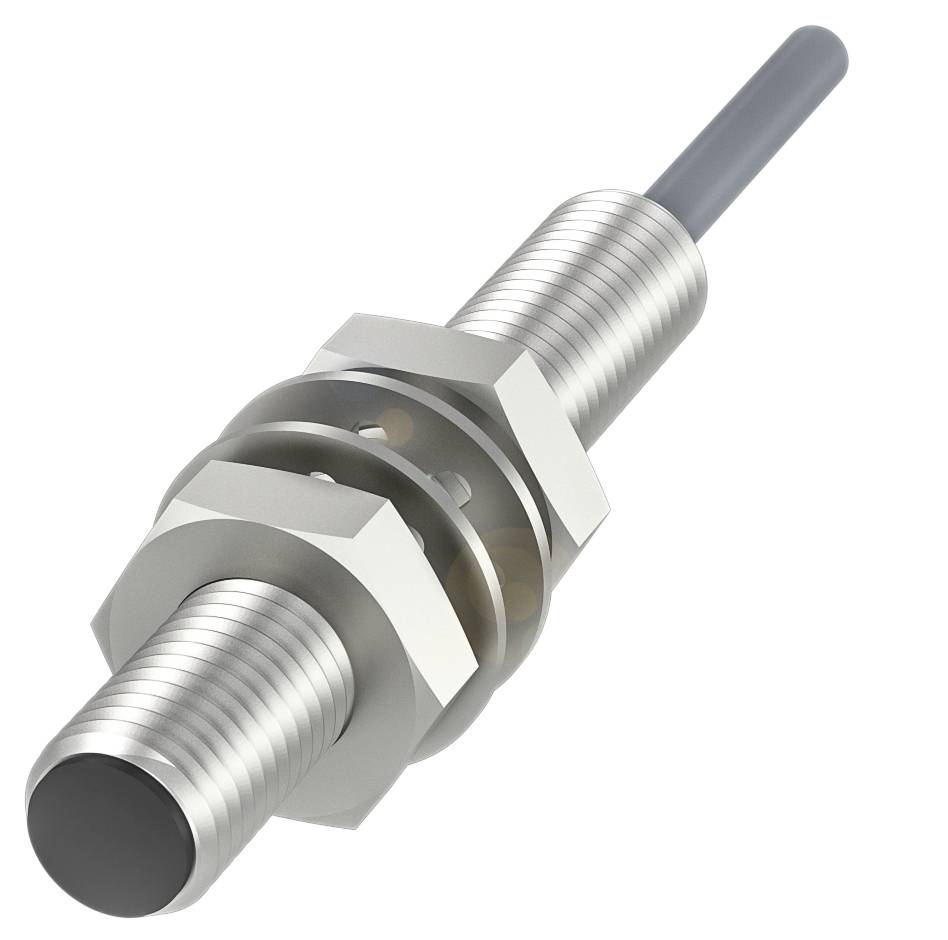

BALLUFF indukčný snímač BES03TF BES03TF M8 zarovnaná NPN (Ø x d) 8 mm x 50.00 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
indukčný snímač
Prevádzkové napätie max.
30.0 V
Výstupy
NPN
Spínacia vzdialenosť (max.)
1.6 mm
Vyhotovenie (senzory)
Induktívne
Datasheety: (PDF)
Počet
Celkom (97,55 € / kus)
97,55 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Indukčný snímač priblíženia Balluff BES03TF
- Rozmery: Ø 8 x 50 mm
- Prevedenie: M8x1
- Inštalácia: zapustená
- Dosah: 2 mm
- Spínací výstup: NPN normálne zatvorený (NC)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 8 x 50 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: Kábel, 2,00 m, PVC
- Prevedenie: M8x1
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: zapustená
- Materiál puzdra: mosadz s bezniklovým povlakom
- Dosah: 2 mm
- Spínací výstup: NPN normálne zatvorený (NC)
- Spínacia frekvencia: 5000 Hz
- Ochranný druh IP68
- Teplota okolia: -25...70 °C
- Ďalšie funkcie:
- Rozmery: Ø 8 x 50 mm
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: áno
- Výstupný odpor Ra: 33,0 kOhm
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 250 V AC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 25 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Prúd naprázdno Io max., tlmený: 2 mA
- Prúd naprázdno Io max., netlmený: 7 mA
- Zvyškový prúd lr max.: 10 µA
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 5000 Hz
- Trieda ochrany: II
- Statický úbytok napätia max.: 2,5 V
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 1,6 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 2 mm
- Skutočná spínacia vzdialenosť Sr: 2 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 595 a
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 3 Nm
- Veľkosť: M8x1
- Montážna dĺžka: 48 mm
- Inštalácia: zapustená montáž
- Spínací výstup: NPN normálne zatvorený (NC)
- Typ pripojenia: kábel, 2,00 m, PVC
- Priemer kábla D: 3,00 mm
- Dĺžka kábla L: 2 m
- Indikátor spínacej vzdialenosti: ■■
- Materiál puzdra: mosadz s bezniklovým povlakom
- Materiál plášťa: PVC
- EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Ochranný druh IP68
- Teplota okolia: -25...70 °C
- Stupeň kontaminácie: 3
- Počet vodičov: 3
- Prierez vodiča: 0,14 mm²
- Značka: Globálna
- Kategória výrobku
indukčný snímač
- Typ
BES03TF
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
NPN
- Dĺžka kábla
2.00 m
- Spínacia vzdialenosť (max.)
1.6 mm
- Spínacia frekvencia
5000 Hz
- Vyhotovenie (senzory)
Induktívne
- Pripojenie
M8
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M8
- Materiál puzdra
mosaz
- Typ kontaktu
1 rozpínací
IP68
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
50.00 mm
- (Ø)
8 mm
- Rozmer.
(Ø x d) 8 mm x 50.00 mm
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417417 BALLUFF indukčný snímač BES03TF BES03TF M8 zarovnaná NPN (Ø x d) 8 mm x 50.00 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417417 BALLUFF indukčný snímač BES03TF BES03TF M8 zarovnaná NPN (Ø x d) 8 mm x 50.00 mm
Popis
Naše štandardné indukčné senzory sú ideálne na detekciu objektov v kovospracujúcom priemysle. Sú odolné voči skratu a fungujú bezkontaktne, čo znamená, že sú bez opotrebenia a veľmi odolné voči kontaminácii. Senzory sú dostupné v prevedeniach od Ø 3 mm do rozmerov kvádra 80 × 80 mm. Robustné a spoľahlivé indukčné senzory Global vám umožňujú dosiahnuť obzvlášť ekonomické riešenia. Širokú škálu týchto viac ako 500 preferovaných variantov vieme dodať do celého sveta, a to aj vo veľkých množstvách, v krátkom čase. Rozmery = Ø 8 x 50 mm, vyhotovenie = M8x1, montáž = zapustená, dosah = 2 mm, spínací výstup = NPN rozpínací kontakt (NC), spínacia frekvencia = 5000 Hz, materiál puzdra = mosadz, ochrana povrchu = bezniklový povlak, materiál snímacej plochy = PBT, pripojenie = kábel, 2,00 m, PVC, prevádzkové napätie Ub = 10...30 VDC, teplota okolia = -25...70 °C, trieda ochrany = IP68, schválenie/zhoda = CEEACcULusWEEE
