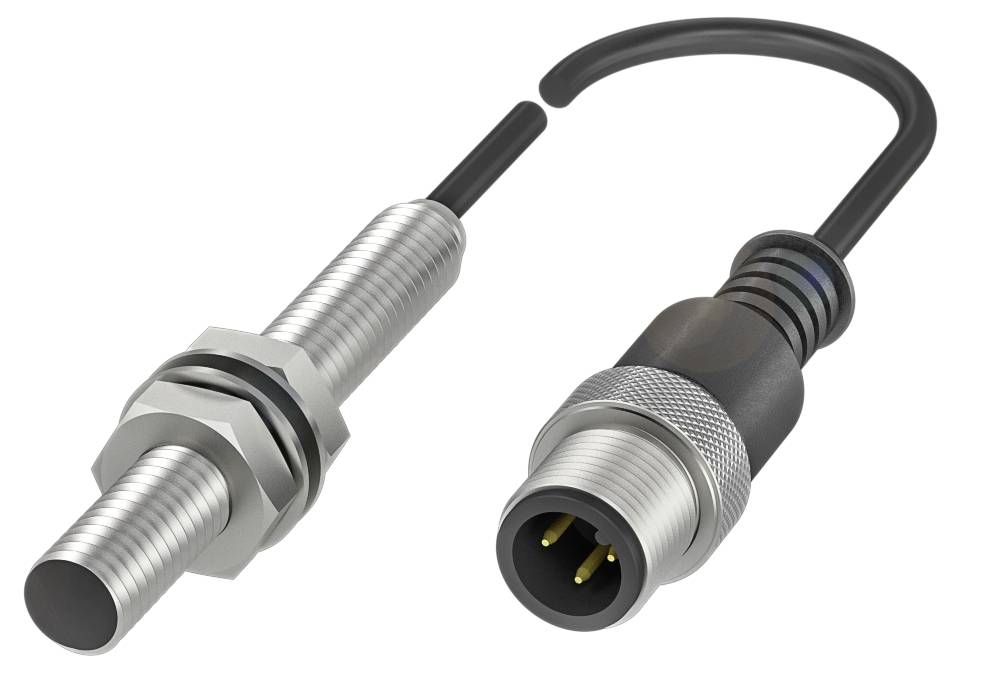

BALLUFF indukčný snímač BES05U9 BES05U9 M8 zdanlivo zarovnaný PNP (Ø x v) 8 mm x 60 m Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
indukčný snímač
Prevádzkové napätie max.
30 V
Typ kontaktu
1 spínací
Spínacia vzdialenosť (max.)
2.9 mm
Datasheety: (PDF)
Počet
Celkom (126,01 € / kus)
126,01 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BES05U9 Valcové prevedenie
- Rozmery: Ø 8 x 60 mm
- Prevedenie: M8x1
- Inštalácia: takmer zarovnaná
- Dosah: 4 mm
- Spínací výstup: PNP normálne otvorený (NO)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 8 x 60 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: Kábel s konektorom, konektor M12x1, 3-pinový, 0,3 m, PUR
- Prevedenie: M8x1
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: takmer zarovnaná
- Materiál puzdra: mosadz s bezniklovým povlakom
- Dosah: 4 mm
- Spínací výstup: PNP normálne otvorený (NO)
- Spínacia frekvencia: 1200 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Ďalšie funkcie:
- Rozmery: Ø 8 x 60 mm
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: áno
- Výstupný odpor Ra: 100,0 kOhm
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 75 V DC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 40 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Prúd bez záťaže Io max., tlmený: 11 mA
- Prúd naprázdno Io max., netlmený: 7 mA
- Zvyškový prúd lr max.: 10 µA
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 1200 Hz
- Statický úbytok napätia max.: 1,5 V
- Pripojenie: Konektor M12x1, 3-pinový
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 2,9 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 4 mm
- Skutočná spínacia vzdialenosť Sr: 4 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 15%
- MTTF (40 °C): 584 a
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 3 Nm
- Veľkosť: M8x1
- Montážna dĺžka: 58 mm
- Inštalácia: takmer zarovnaná
- Spínací výstup: PNP normálne otvorený (NO)
- Typ pripojenia: Kábel s konektorom, 0,3 m, PUR
- Priemer kábla D: 3 mm
- Dĺžka kábla L: 0,3 m
- Indikátor spínacej vzdialenosti: ■■■■
- Materiál puzdra: mosadz s bezniklovým povlakom
- Materiál plášťa: PUR
- EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Stupeň kontaminácie: 3
- Druh obalu
Piece
- Kategória výrobku
indukčný snímač
- Typ
BES05U9
- Min. prevádzkové napätie
10 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
10 - 30 V
- Typ kontaktu
1 spínací
- Spínacia vzdialenosť (max.)
2.9 mm
- Výstupy
PNP
- Materiál puzdra
mosaz
- Vyhotovenie (senzory)
Induktívne
- Spôsob konštrukcie
zdanlivo zarovnaný
- Konštrukčná veľkosť
M8
- Pripojenie
M8
- Dĺžka kábla
0.3 m
- Vlastnosti
Pripojenie cez 3 konektory M12
- Min. teplota
-25 °C
- Max. teplota
70 °C
IP67
- Dĺžka
60.00 mm
- V
60 m
- (Ø)
8 mm
- Rozmer.
(Ø x v) 8 mm x 60 m
- Obsah
1 ks
- Menovité napätie
24 V
- Spínacia frekvencia
1200 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416057 BALLUFF indukčný snímač BES05U9 BES05U9 M8 zdanlivo zarovnaný PNP (Ø x v) 8 mm x 60 m Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416057 BALLUFF indukčný snímač BES05U9 BES05U9 M8 zdanlivo zarovnaný PNP (Ø x v) 8 mm x 60 m Piece
Popis
Naše indukčné štandardné senzory BES na detekciu elektricky vodivých kovových predmetov sú robustné a spoľahlivé. Vďaka širokej ponuke viac ako 500 sérií ponúkame ten správny indukčný senzor pre každú aplikáciu. Táto technológia, používaná na celom svete, ponúka optimálny pomer ceny a výkonu a je možné ju dodať rýchlo, a to aj pri veľkých množstvách. Rozmery = Ø 8 x 60 mm, Konštrukcia = M8x1, Inštalácia = takmer zapustená, Dosah = 4 mm, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 1200 Hz, Materiál puzdra = Mosadz, s bezniklovým povlakom, Materiál snímacej plochy = PBT, Pripojenie = Kábel s konektorom, konektor M12x1, 3-pinový, 0,3 m, PUR, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...70 °C, Trieda ochrany = IP67, Schválenie/Zhoda = CE, UKCA, cULus, WEEE
