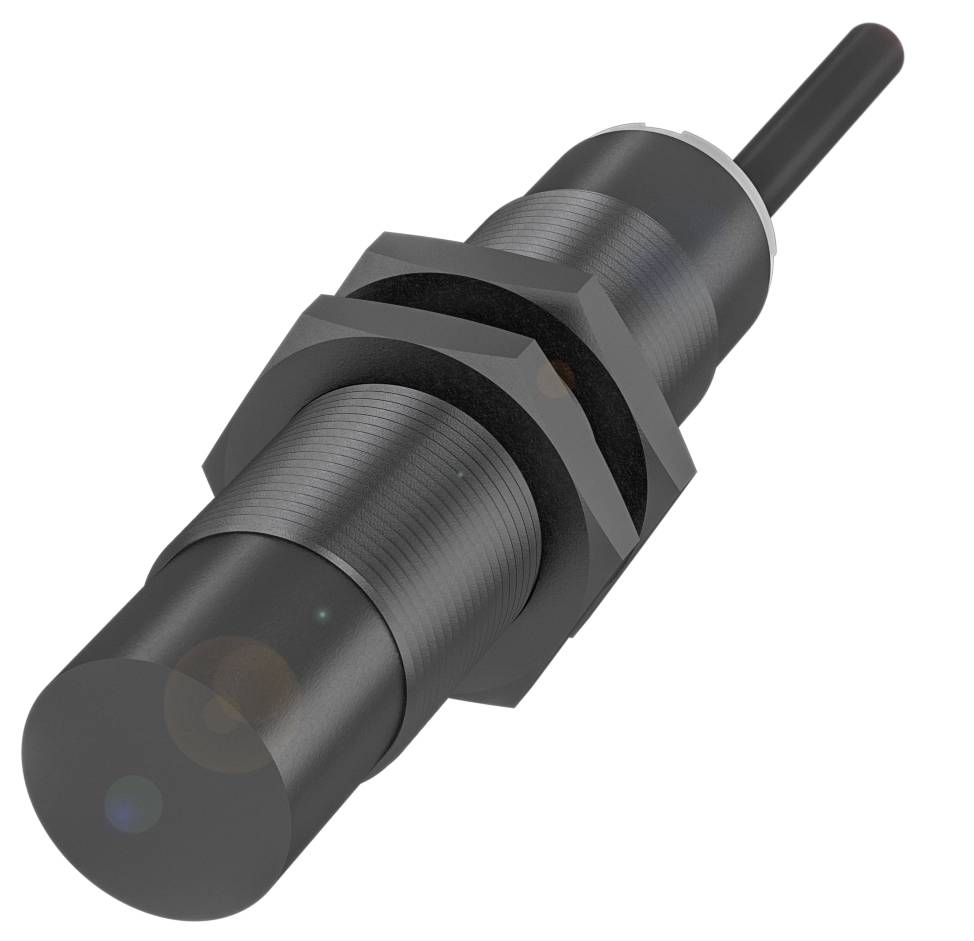

BALLUFF kapacitný snímač BCS00LL BCS00LL M18 nezarovnaná PNP (Ø x v) 18 mm x 75.5 m
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kapacitný snímač
Prevádzkové napätie max.
30.0 V
Typ kontaktu
1 PNP
Výstupy
PNP
Vyhotovenie (senzory)
Kapacitné
Datasheety: (PDF)
Počet
Celkom (97,55 € / kus)
97,55 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BCS00LL Valcové prevedenie so závitom M18
- Pripojenie: Kábel, 2,00 m, PUR
- Rozmery: Ø 18 x 75,5 mm
- Inštalácia: nie zapustená
- Spínací výstup: PNP normálne otvorený (NO)
- Séria: M18
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 18 x 75,5 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: Kábel, 2,00 m, PUR
- Séria: M18
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: nie zapustená
- Materiál puzdra: PBT
- Spínací výstup: PNP normálne otvorený (NO)
- Spínacia frekvencia: 100 Hz
- Ochranný druh IP67
- Citlivosť: Nastaviteľná spínacia vzdialenosť
- Teplota okolia: -25...85 °C
- Ďalšie funkcie:
- Rozsah dodávky: Matica (2x)
- Rozmery: Ø 18 x 75,5 mm
- Zobrazenie prevádzkového napätia: áno
- Zobrazenie funkcií: áno
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 300 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 100 Hz
- Trieda ochrany: II
- Statický úbytok napätia max.: 1,5 V
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Možnosť výmeny chránená: nie
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 15 mm
- Teplotný drift max. (% Sr): 20% [-5…55 °C]
- Opakovateľnosť max. (% Sr): 2,0 %
- MTTF (40 °C): 226 á
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 2 Nm
- Veľkosť: M18x1
- Inštalácia: nie zapustená
- Spínací výstup: PNP normálne otvorený (NO)
- Priemer kábla D: 4,60 mm
- Dĺžka kábla L: 2 m
- Materiál puzdra: PBT
- Materiál plášťa: PUR
- Ochranný druh IP67
- Teplota okolia: -25...85 °C
- Počet vodičov: 3
- Prierez vodiča: 0,34 mm²
- Značka: Globálna
- Séria: M18
- Prúd bez záťaže Io max. pri Ue: 20 mA
- Citlivosť: Nastaviteľná spínacia vzdialenosť
- Merací rozsah: 2...15 mm
- Materiál poťahu: PA
- Závit (A): M18x1
- Kategória výrobku
kapacitný snímač
- Typ
BCS00LL
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Typ kontaktu
1 PNP
- Výstupy
PNP
- Materiál puzdra
PBT
- Vyhotovenie (senzory)
Kapacitné
- Spôsob konštrukcie
nezarovnaná
- Konštrukčná veľkosť
M18
- Pripojenie
M18
- Dĺžka kábla
2.00 m
- Min. teplota
-25 °C
- Max. teplota
85 °C
IP67
- Dĺžka
75.50 mm
- Šírka
75.5 mm
- V
75.5 m
- (Ø)
18 mm
- Rozmer.
(Ø x v) 18 mm x 75.5 m
- Obsah
1 ks
- Menovité napätie
30.0 V
- Materiál plášťa
PUR
- Prevádzkové napätie
24 V/DC
- Spínacia frekvencia
100 Hz
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417147 BALLUFF kapacitný snímač BCS00LL BCS00LL M18 nezarovnaná PNP (Ø x v) 18 mm x 75.5 m
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417147 BALLUFF kapacitný snímač BCS00LL BCS00LL M18 nezarovnaná PNP (Ø x v) 18 mm x 75.5 m
Popis
Tieto kapacitné hladinové senzory detekujú produkt, sypký materiál alebo kvapalinu, ktorá sa má skenovať, pričom ich aktívny povrch je v kontakte s médiom. Ich sférické elektrické pole účinne kompenzuje adhézie k aktívnemu povrchu senzora. Rozmery = Ø 18 x 75,5 mm, Séria = M18, Závit (A) = M18x1, Inštalácia = Nezapustená, Pripojenie = Kábel, 2,00 m, PUR, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 100 Hz, Dosah = 2...15 mm, Citlivosť = Nastaviteľná spínacia vzdialenosť, Materiál puzdra = PBT, Materiál snímacej plochy = PBT, Teplota okolia = -25...85 °C, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE, Trieda ochrany = IP67
