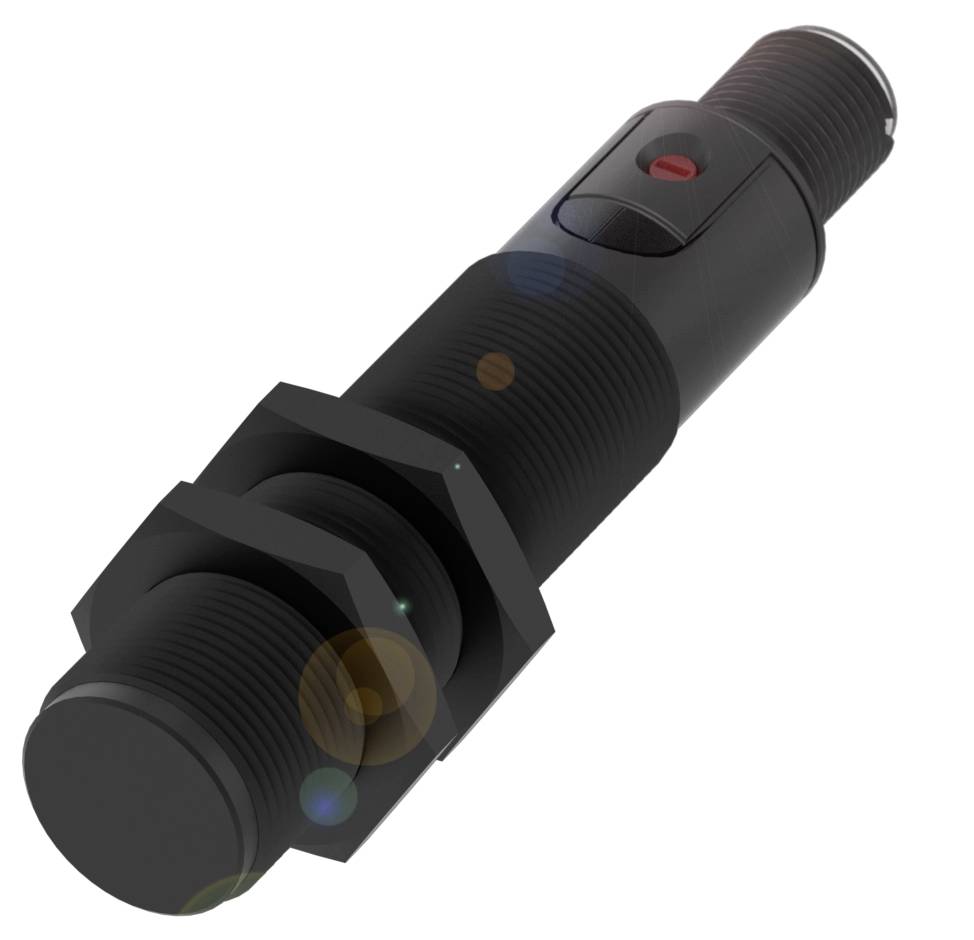

BALLUFF kapacitný snímač BCS00MH BCS00MH M18 zarovnaná PNP (Ø x d) 18 mm x 88.50 mm Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
kapacitný snímač
Prevádzkové napätie max.
30.0 V
Výstupy
PNP
Vyhotovenie (senzory)
Kapacitné
Datasheety: (PDF)
Počet
Celkom (113,81 € / kus)
113,81 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BCS00MH Valcové prevedenie so závitom M18
- Pripojenie: Konektor, konektor M12x1, 3-pinový
- Rozmery: Ø 18 x 88,5 mm
- Inštalácia: zapustená montáž
- Séria: M18
- Závit (A): M18x1
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 18 x 88,5 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: Konektor, konektor M12x1, 3-pinový
- Séria: M18
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: zapustená montáž
- Materiál puzdra: PBT
- Závit (A): M18x1
- Rozsah: 1...8 mm
- Spínací výstup: PNP normálne zatvorený (NC)
- Spínacia frekvencia: 100 Hz
- Ochranný druh IP67
- Citlivosť: Nastaviteľná spínacia vzdialenosť
- Teplota okolia: -25...85 °C
- Ďalšie funkcie:
- Rozsah dodávky: Matica (2x)
- Rozmery: Ø 18 x 88,5 mm
- Zobrazenie prevádzkového napätia: áno
- Zobrazenie funkcií: áno
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 300 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 100 Hz
- Trieda ochrany: II
- Statický úbytok napätia max.: 1,5 V
- Pripojenie: Konektor M12x1, 3-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Možnosť výmeny chránená: nie
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 8 mm
- Teplotný drift max. (% Sr): 20% [-5…55 °C]
- Opakovateľnosť max. (% Sr): 2,0 %
- MTTF (40 °C): 343 á
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 2 Nm
- Veľkosť: M18x1
- Inštalácia: zapustená montáž
- Spínací výstup: PNP normálne zatvorený (NC)
- Materiál puzdra: PBT
- Ochranný druh IP67
- Teplota okolia: -25...85 °C
- Stupeň kontaminácie: 1
- Počet pinov: 3
- Značka: Globálna
- Séria: M18
- Prúd bez záťaže Io max. pri Ue: 20 mA
- Citlivosť: Nastaviteľná spínacia vzdialenosť
- Merací rozsah: 1...8 mm
- Materiál veka: PBT|PA
- Závit (A): M18x1
- Druh obalu
Piece
- Kategória výrobku
kapacitný snímač
- Typ
BCS00MH
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
PNP
- Spínacia frekvencia
100 Hz
- Vyhotovenie (senzory)
Kapacitné
- Pripojenie
M18
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M18
- Materiál puzdra
PBT
IP67
- Min. teplota
-25 °C
- Max. teplota
85 °C
- Dĺžka
88.50 mm
- Šírka
88.5 mm
- (Ø)
18 mm
- Rozmer.
(Ø x d) 18 mm x 88.50 mm
- Menovité napätie
30.0 V
- Prevádzkové napätie
24 V/DC
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417186 BALLUFF kapacitný snímač BCS00MH BCS00MH M18 zarovnaná PNP (Ø x d) 18 mm x 88.50 mm Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417186 BALLUFF kapacitný snímač BCS00MH BCS00MH M18 zarovnaná PNP (Ø x d) 18 mm x 88.50 mm Piece
Popis
Kapacitné senzory na detekciu objektov majú lineárne elektrické pole. Detekujú pevné látky, ako sú doštičky, dosky plošných spojov, kartónové krabice, stohy papiera, fľaše, plastové bloky a platne, ako aj kvapaliny cez steny nádob alebo rúry vyrobené zo skla a plastu (max. hrúbka 4 mm). Rozmery = Ø 18 x 88,5 mm, Séria = M18, Závit (A) = M18x1, Inštalácia = Zapustená, Pripojenie = Konektor, Konektor M12x1, 3-pinový, Spínací výstup = PNP normálne zatvorený (NC), Spínacia frekvencia = 100 Hz, Rozsah = 1...8 mm, Citlivosť = Nastaviteľná spínacia vzdialenosť, Materiál puzdra = PBT, Materiál snímacej plochy = PBT, Teplota okolia = -25...85 °C, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE, Trieda ochrany = IP67
