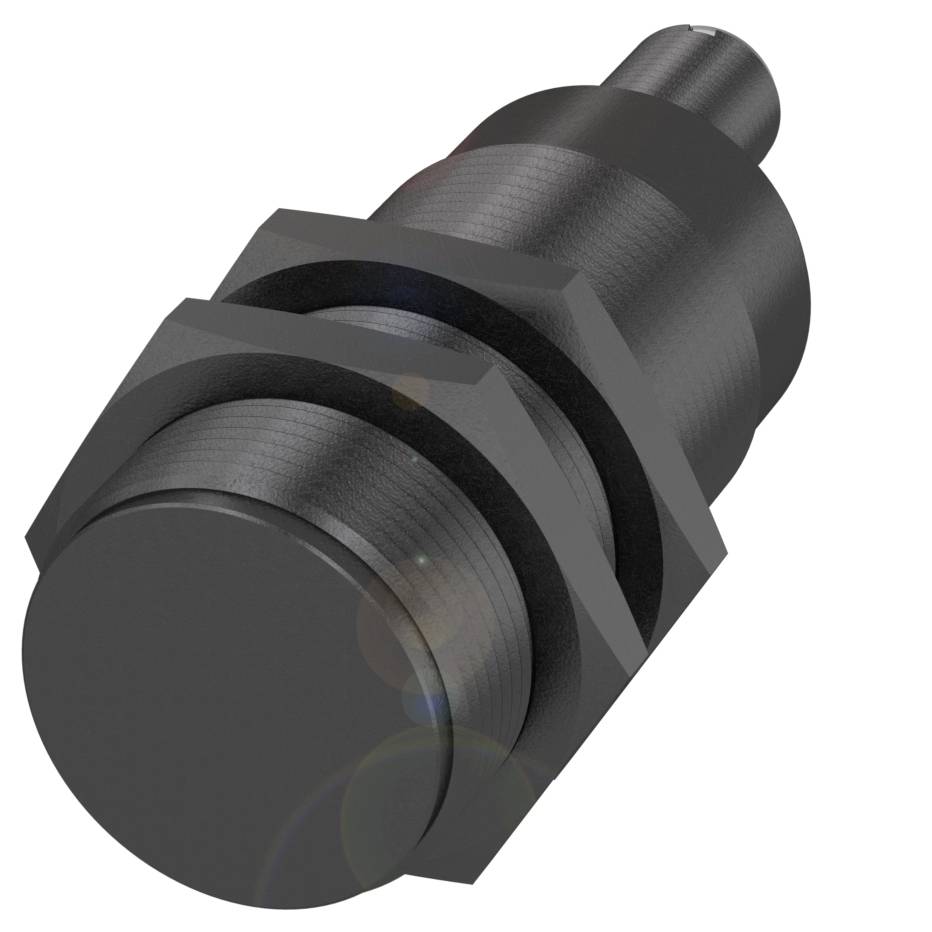

BALLUFF kapacitný snímač BCS00NE BCS00NE M30 zarovnaná NPN (Ø x v) 30 mm x 79 m
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kapacitný snímač
Prevádzkové napätie max.
30.0 V
Výstupy
NPN
Vyhotovenie (senzory)
Kapacitné
Pripojenie
zástrčka
Datasheety: (PDF)
Počet
Celkom (130,07 € / kus)
130,07 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BCS00NE Valcové prevedenie so závitom M30
- Pripojenie: Konektor, konektor M12x1, 3-pinový
- Rozmery: Ø 30 x 79 mm
- Inštalácia: zapustená montáž
- Séria: M30
- Závit (A): M30x1,5
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 30 x 79 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: Konektor, konektor M12x1, 3-pinový
- Séria: M30
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: zapustená montáž
- Materiál puzdra: PBT
- Závit (A): M30x1,5
- Rozsah: 2...15 mm
- Spínací výstup: NPN normálne otvorený (NO)
- Spínacia frekvencia: 100 Hz
- Ochranný druh IP67
- Citlivosť: Nastaviteľná spínacia vzdialenosť
- Teplota okolia: -25...85 °C
- Ďalšie funkcie:
- Rozsah dodávky: Matica (2x)
- Rozmery: Ø 30 x 79 mm
- Zobrazenie prevádzkového napätia: áno
- Zobrazenie funkcií: áno
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 300 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 100 Hz
- Trieda ochrany: II
- Statický úbytok napätia max.: 1,5 V
- Pripojenie: Konektor M12x1, 3-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Možnosť výmeny chránená: nie
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 15 mm
- Teplotný drift max. (% Sr): 20% [-5…55 °C]
- Opakovateľnosť max. (% Sr): 2,0 %
- MTTF (40 °C): 343 á
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 6 Nm
- Veľkosť: M30x1,5
- Inštalácia: zapustená montáž
- Spínací výstup: NPN normálne otvorený (NO)
- Materiál puzdra: PBT
- Ochranný druh IP67
- Teplota okolia: -25...85 °C
- Stupeň kontaminácie: 1
- Počet pinov: 3
- Značka: Globálna
- Séria: M30
- Prúd bez záťaže Io max. pri Ue: 20 mA
- Citlivosť: Nastaviteľná spínacia vzdialenosť
- Merací rozsah: 2...15 mm
- Materiál veka: PBT|PA
- Závit (A): M30x1,5
- Kategória výrobku
kapacitný snímač
- Typ
BCS00NE
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
NPN
- Spínacia frekvencia
100 Hz
- Vyhotovenie (senzory)
Kapacitné
- Pripojenie
zástrčka
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M30
- Materiál puzdra
PBT
IP67
- Min. teplota
-25 °C
- Max. teplota
85 °C
- Dĺžka
79.00 mm
- Šírka
79 mm
- V
79 m
- (Ø)
30 mm
- Rozmer.
(Ø x v) 30 mm x 79 m
- Menovité napätie
30.0 V
- Prevádzkové napätie
24 V/DC
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417395 BALLUFF kapacitný snímač BCS00NE BCS00NE M30 zarovnaná NPN (Ø x v) 30 mm x 79 m
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417395 BALLUFF kapacitný snímač BCS00NE BCS00NE M30 zarovnaná NPN (Ø x v) 30 mm x 79 m
Popis
Kapacitné senzory na detekciu objektov majú lineárne elektrické pole. Detekujú pevné látky, ako sú doštičky, dosky plošných spojov, kartónové krabice, stohy papiera, fľaše, plastové bloky a platne, ako aj kvapaliny cez steny nádob alebo rúry vyrobené zo skla a plastu (max. hrúbka 4 mm). Rozmery = Ø 30 x 79 mm, Séria = M30, Závit (A) = M30x1,5, Inštalácia = zapustená, Pripojenie = konektor, konektor M12x1, 3-pinový, Spínací výstup = NPN normálne otvorený (NO), Spínacia frekvencia = 100 Hz, Rozsah = 2...15 mm, Citlivosť = nastaviteľná spínacia vzdialenosť, Materiál puzdra = PBT, Materiál snímacej plochy = PBT, Teplota okolia = -25...85 °C, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE, Trieda ochrany = IP67
