BALLUFF kapacitný snímač BCS00NH BCS00NH M30 nezarovnaná PNP (Ø x v) 30 mm x 78.5 m
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kapacitný snímač
Prevádzkové napätie max.
30.0 V
Typ kontaktu
1 spínací
Výstupy
PNP
Vyhotovenie (senzory)
Kapacitné
Datasheety: (PDF)
Počet
Celkom (105,68 € / kus)
116,66 €
-9 %
105,68 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity

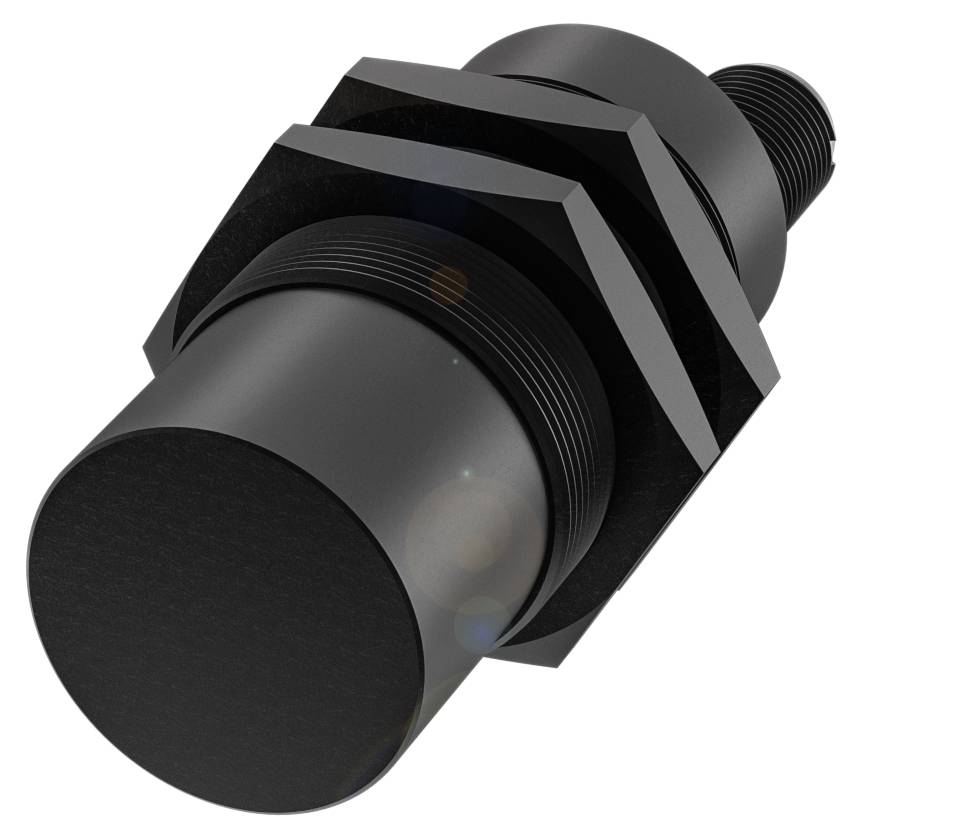

Balluff BCS00NH Valcové prevedenie so závitom M30
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Rozmery: Ø 30 x 78,5 mm
- Inštalácia: nie zapustená
- Spínací výstup: PNP normálne otvorený (NO)
- Séria: M30
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 30 x 78,5 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Séria: M30
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: nie zapustená
- Materiál puzdra: PBT
- Spínací výstup: PNP normálne otvorený (NO)
- Spínacia frekvencia: 100 Hz
- Ochranný druh IP67
- Citlivosť: Nastaviteľná spínacia vzdialenosť
- Teplota okolia: -25...85 °C
- Ďalšie funkcie:
- Rozsah dodávky: Matica (2x)
- Rozmery: Ø 30 x 78,5 mm
- Zobrazenie prevádzkového napätia: áno
- Zobrazenie funkcií: áno
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 300 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 100 Hz
- Trieda ochrany: II
- Statický úbytok napätia max.: 1,5 V
- Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Možnosť výmeny chránená: nie
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 25 mm
- Teplotný drift max. (% Sr): 20% [-5…55 °C]
- Opakovateľnosť max. (% Sr): 2,0 %
- MTTF (40 °C): 226 á
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 6 Nm
- Veľkosť: M30x1,5
- Inštalácia: nie zapustená
- Spínací výstup: PNP normálne otvorený (NO)
- Materiál puzdra: PBT
- Ochranný druh IP67
- Teplota okolia: -25...85 °C
- Počet pinov: 4
- Značka: Globálna
- Séria: M30
- Prúd bez záťaže Io max. pri Ue: 20 mA
- Citlivosť: Nastaviteľná spínacia vzdialenosť
- Merací rozsah: 1...25 mm
- Materiál veka: PBT|PA
- Závit (A): M30x1,5
- Kategória výrobku
kapacitný snímač
- Typ
BCS00NH
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Typ kontaktu
1 spínací
- Výstupy
PNP
- Materiál puzdra
PBT
- Vyhotovenie (senzory)
Kapacitné
- Spôsob konštrukcie
nezarovnaná
- Konštrukčná veľkosť
M30
- Pripojenie
zástrčka
- Min. teplota
-25 °C
- Max. teplota
85 °C
IP67
- Dĺžka
78.50 mm
- Šírka
78.5 mm
- V
78.5 m
- (Ø)
30 mm
- Rozmer.
(Ø x v) 30 mm x 78.5 m
- Obsah
1 ks
- Menovité napätie
30.0 V
- Prevádzkové napätie
24 V/DC
- Spínacia frekvencia
100 Hz
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417280 BALLUFF kapacitný snímač BCS00NH BCS00NH M30 nezarovnaná PNP (Ø x v) 30 mm x 78.5 m
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417280 BALLUFF kapacitný snímač BCS00NH BCS00NH M30 nezarovnaná PNP (Ø x v) 30 mm x 78.5 m
Popis
Tieto kapacitné hladinové senzory detekujú produkt, sypký materiál alebo kvapalinu, ktorá sa má skenovať, pričom ich aktívny povrch je v kontakte s médiom. Ich sférické elektrické pole účinne kompenzuje adhézie k aktívnemu povrchu senzora. Rozmery = Ø 30 x 78,5 mm, Séria = M30, Závit (A) = M30x1,5, Inštalácia = Nezapustená, Pripojenie = Konektor, Konektor M12x1, 4-pinový, Spínací výstup = PNP normálne otvorený (NO), Spínacia frekvencia = 100 Hz, Rozsah = 1...25 mm, Citlivosť = Nastaviteľná spínacia vzdialenosť, Materiál puzdra = PBT, Materiál snímacej plochy = PBT, Teplota okolia = -25...85 °C, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE, Trieda ochrany = IP67
