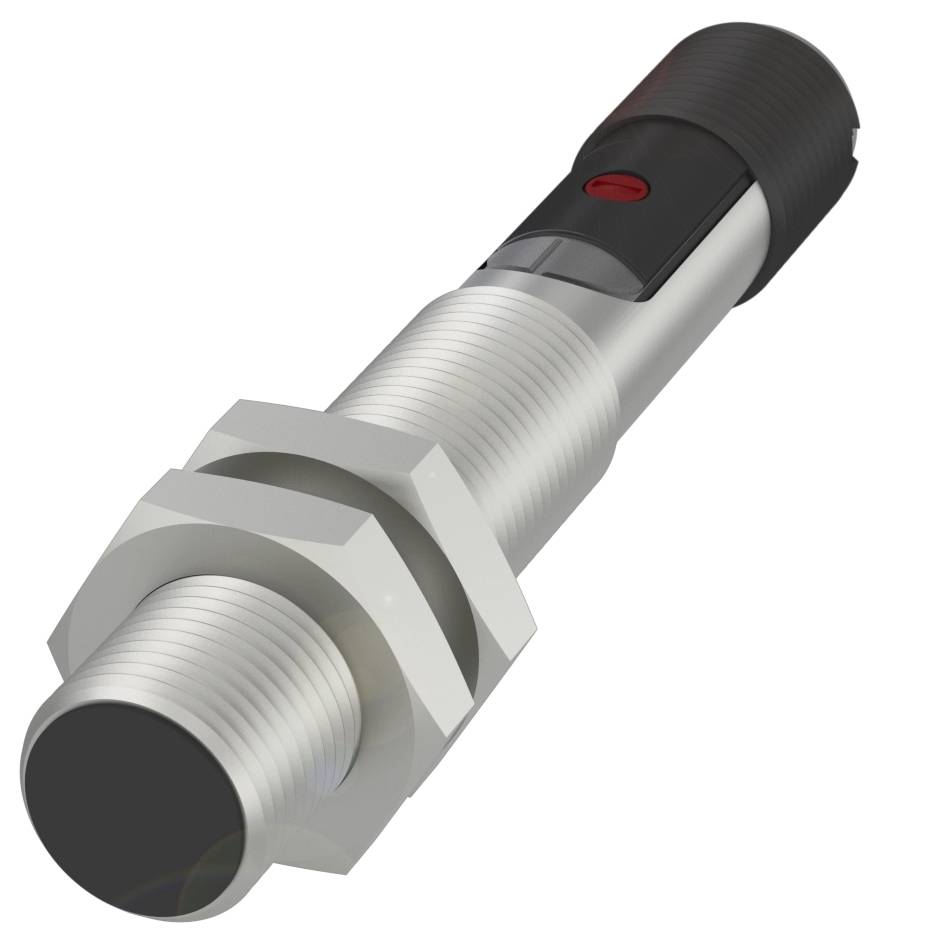

BALLUFF kapacitný snímač BCS00P1 BCS00P1 M12 zarovnaná PNP (Ø x d) 12 mm x 75.00 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kapacitný snímač
Prevádzkové napätie max.
30.0 V
Výstupy
PNP
Vyhotovenie (senzory)
Kapacitné
Pripojenie
M12
Datasheety: (PDF)
Počet
Celkom (162,59 € / kus)
162,59 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BCS00P1 Valcové prevedenie so závitom M12
- Pripojenie: Konektor, konektor M12x1, 3-pinový
- Rozmery: Ø 12 x 75 mm
- Inštalácia: zapustená montáž
- Séria: M12
- Závit (A): M12x1
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 12 x 75 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: Konektor, konektor M12x1, 3-pinový
- Séria: M12
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: zapustená montáž
- Materiál puzdra: nehrdzavejúca oceľ (1.4305)
- Závit (A): M12x1
- Rozsah: 1...4 mm
- Spínací výstup: PNP normálne zatvorený (NC)
- Spínacia frekvencia: 100 Hz
- Ochranný druh IP67
- Citlivosť: Nastaviteľná spínacia vzdialenosť
- Teplota okolia: -25...85 °C
- Ďalšie funkcie:
- Rozsah dodávky: Matica (2x)
- Rozmery: Ø 12 x 75 mm
- Zobrazenie prevádzkového napätia: áno
- Zobrazenie funkcií: áno
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 100 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 300 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 100 Hz
- Statický úbytok napätia max.: 1,5 V
- Pripojenie: Konektor M12x1, 3-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Možnosť výmeny chránená: nie
- Hysterézia H max. (% Sr): 15%
- Teplotný drift max. (% Sr): 20% [-5…55 °C]
- Opakovateľnosť max. (% Sr): 2%
- MTTF (40 °C): 343 á
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 8 Nm
- Veľkosť: M12x1
- Inštalácia: zapustená montáž
- Spínací výstup: PNP normálne zatvorený (NC)
- Materiál puzdra: nehrdzavejúca oceľ (1.4305)
- Počet pinov: 3
- Značka: Globálna
- Séria: M12
- Prúd bez záťaže Io max. pri Ue: 20 mA
- Citlivosť: Nastaviteľná spínacia vzdialenosť
- Merací rozsah: 1...4 mm
- Materiál veka: PBT|PA
- Závit (A): M12x1
- Kategória výrobku
kapacitný snímač
- Typ
BCS00P1
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
PNP
- Spínacia frekvencia
100 Hz
- Vyhotovenie (senzory)
Kapacitné
- Pripojenie
M12
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M12
- Materiál puzdra
nerezová ocel
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-25 °C
- Max. teplota
85 °C
- Dĺžka
75.00 mm
- Šírka
75 mm
- (Ø)
12 mm
- Rozmer.
(Ø x d) 12 mm x 75.00 mm
- Menovité napätie
30.0 V
- Prevádzkové napätie
24 V/DC
- Prevádzkový prúd
100 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417226 BALLUFF kapacitný snímač BCS00P1 BCS00P1 M12 zarovnaná PNP (Ø x d) 12 mm x 75.00 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417226 BALLUFF kapacitný snímač BCS00P1 BCS00P1 M12 zarovnaná PNP (Ø x d) 12 mm x 75.00 mm
Popis
Kapacitné senzory na detekciu objektov majú lineárne elektrické pole. Detekujú pevné látky, ako sú doštičky, dosky plošných spojov, kartónové krabice, stohy papiera, fľaše, plastové bloky a platne, ako aj kvapaliny cez steny nádob alebo rúry vyrobené zo skla a plastu (max. hrúbka 4 mm). Rozmery = Ø 12 x 75 mm, Séria = M12, Závit (A) = M12x1, Inštalácia = Zapustená, Pripojenie = Zásuvný konektor, Konektor M12x1, 4-pinový, Spínací výstup = PNP normálne zatvorený (NC), Spínacia frekvencia = 100 Hz, Rozsah = 1...4 mm, Citlivosť = Nastaviteľná spínacia vzdialenosť, Materiál puzdra = Nehrdzavejúca oceľ (1.4305), Materiál snímacej plochy = PBT, Teplota okolia = -25...85 °C, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEcULusWEEE, Stupeň krytia = IP67
