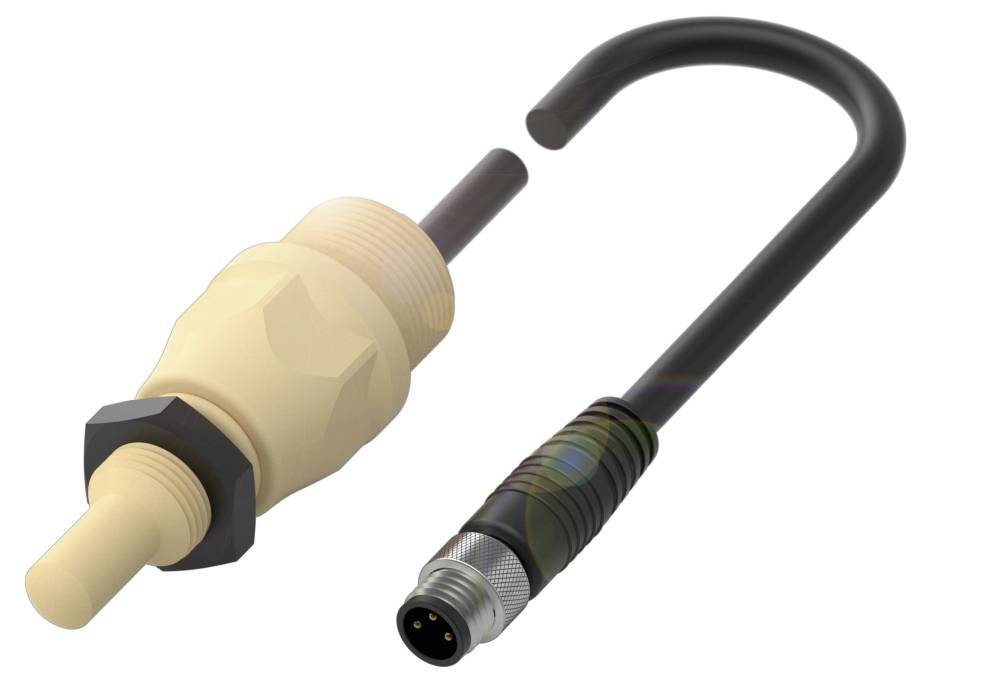

BALLUFF kapacitný snímač BCS0106 BCS0106 M12 nezarovnaná PNP (Ø x d) 12 mm x 62.50 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
kapacitný snímač
Prevádzkové napätie max.
30.0 V
Výstupy
PNP
Vyhotovenie (senzory)
Kapacitné
Pripojenie
M12
Datasheety: (PDF)
Počet
Celkom (158,53 € / kus)
158,53 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BCS0106 Na detekciu hladiny naplnenia elektricky vodivých médií (technológia inteligentnej úrovne)
- Pripojenie: Kábel s konektorom, konektor M8x1, 3-pinový, 0,30 m, PUR
- Rozmery: Ø 12 x 62,5 mm
- Inštalácia: nie zapustená
- Spínací výstup: PNP normálne zatvorený (NC)
- Séria: S44
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 12 x 62,5 mm
- Aktívny povrch, materiál: PEEK
- Pripojenie: Kábel s konektorom, konektor M8x1, 3-pinový, 0,30 m, PUR
- Séria: S44
- Prevádzkové napätie Ub: 10...30 VDC
- Inštalácia: nie zapustená
- Funkcia: Inteligentná úroveň 15
- Materiál puzdra: PEEK
- Spínací výstup: PNP normálne zatvorený (NC)
- Spínacia frekvencia: 5 Hz
- Ochranný druh IP67
- Citlivosť: nastaviteľná v závislosti od média
- Teplota okolia: -5...105 °C, schválenie UL iba do 85 °C
- Ďalšie vlastnosti: elektricky vodivé médium
- Kompenzácia peny a priľnavosti
- Ďalšie funkcie:
- Rozsah dodávky: Matica + O-krúžok Ø10x2|Skrutkovač|Stručný návod
- Rozmery: Ø 12 x 62,5 mm
- Zobrazenie prevádzkového napätia: áno
- Zobrazenie funkcií: áno
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 50 mA
- Menovité izolačné napätie Ui: 75 V DC
- Oneskorenie pripravenosti tv max.: 100 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Maximálna zaťažiteľnosť pri Ue: 10 µF
- Zvyškové zvlnenie max. (% z Ue): 10%
- Spínacia frekvencia: 5 Hz
- Statický úbytok napätia max.: 2 V
- Pripojenie: Konektor M8x1, 3-pinový
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- MTTF (40 °C): 135 stupňov
- Aktívny povrch, materiál: PEEK
- Uťahovací moment: 1,5 Nm
- Veľkosť: M12x1
- Inštalácia: nie zapustená
- Spínací výstup: PNP normálne zatvorený (NC)
- Priemer kábla D: 4,70 mm
- Dĺžka kábla L: 0,3 m
- Materiál puzdra: PEEK
- Materiál plášťa: PUR
- Trieda ochrany: IP67, aktívna plocha: IP68 10 barov
- Teplota okolia: -5...105 °C, schválenie UL iba do 85 °C
- Stupeň znečistenia: 3
- Počet pinov: 3
- Séria: S44
- Prúd bez záťaže Io max. pri Ue: 12 mA
- Ďalšie vlastnosti: elektricky vodivé médium|pena a|kompenzácia priľnavosti
- Citlivosť: nastaviteľná v závislosti od média
- Materiál veka: PA
- Závit (A): M12x1
- Kategória výrobku
kapacitný snímač
- Typ
BCS0106
- Min. prevádzkové napätie
10.0 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
10.0 - 30.0 V
- Výstupy
PNP
- Dĺžka kábla
0.30 m
- Spínacia frekvencia
5 Hz
- Vyhotovenie (senzory)
Kapacitné
- Pripojenie
M12
- Spôsob konštrukcie
nezarovnaná
- Konštrukčná veľkosť
M12
- Materiál puzdra
PEEK
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-5 °C
- Max. teplota
105 °C
- Dĺžka
62.50 mm
- Šírka
62.5 mm
- (Ø)
12 mm
- Rozmer.
(Ø x d) 12 mm x 62.50 mm
- Materiál plášťa
PUR
- Menovité napätie
30.0 V
- Prevádzkové napätie
24 V/DC
- Prevádzkový prúd
50 mA
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416670 BALLUFF kapacitný snímač BCS0106 BCS0106 M12 nezarovnaná PNP (Ø x d) 12 mm x 62.50 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416670 BALLUFF kapacitný snímač BCS0106 BCS0106 M12 nezarovnaná PNP (Ø x d) 12 mm x 62.50 mm
Popis
Tieto kapacitné hladinové senzory detekujú produkt, sypký materiál alebo kvapalinu, ktorá sa má skenovať, pričom ich aktívny povrch je v kontakte s médiom. Ich sférické elektrické pole účinne kompenzuje adhézie k aktívnemu povrchu senzora. Rozmery = Ø 12 x 62,5 mm, Séria = S44, Závit (A) = M12x1, Inštalácia = Nezapustená, Pripojenie = Kábel s konektorom, konektor M8x1, 3-pinový, 0,30 m, PUR, Spínací výstup = PNP normálne zatvorený (NC), Spínacia frekvencia = 5 Hz, Citlivosť = Nastaviteľná v závislosti od média, Funkcia = Smart Level 15, Ďalšie vlastnosti = Elektricky vodivé médiá, kompenzácia peny a priľnavosti, Materiál puzdra = PEEK, Materiál snímacej plochy = PEEK, Teplota okolia = -5...105 °C, Prevádzkové napätie Ub = 10...30 VDC, Schválenie/Zhoda = CEWEEE, Trieda ochrany = IP67
