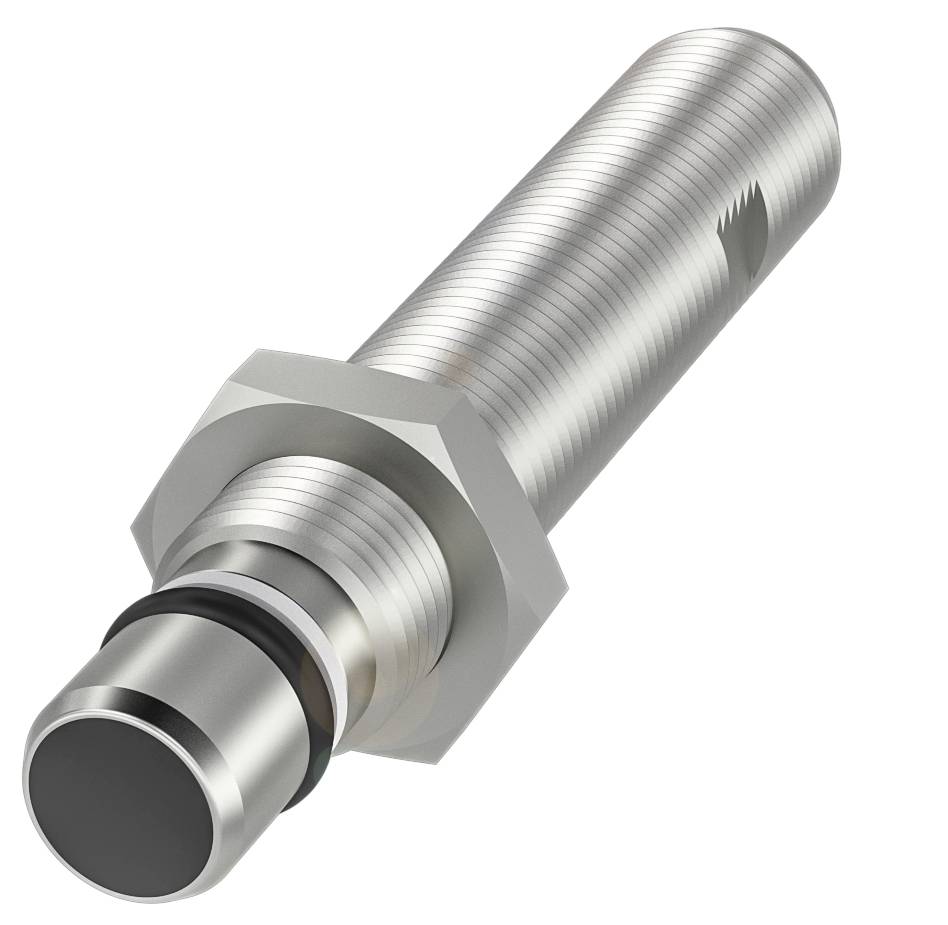

BALLUFF senzor BES 516-300-S281-S4-D BHS0037 M12 zarovnaná NPN, zatvárač (Ø x d) 12 mm x 69 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
30 V/DC
Výstupy
NPN, zatvárač
Spínacia vzdialenosť (max.)
1.5 mm
Vyhotovenie (senzory)
Induktívne
Datasheety: (PDF)
Počet
Celkom (174,79 € / kus)
191,66 €
-9 %
174,79 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BHS0037 Indukčné senzory odolné voči vysokému tlaku
- Rozmery: Ø 12 x 69 mm
- Prevedenie: M12x1
- Inštalácia: zapustená
- Dosah: 1.5 mm
- Spínací výstup: NPN normálne otvorený (NO)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 12 x 69 mm
- Aktívny povrch, materiál: EP
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Prevedenie: M12x1
- Prevádzkové napätie Ub: 10...30 VDC
- Maximálna tlaková odolnosť: 500 barov
- Inštalácia: zapustená
- Materiál puzdra: nehrdzavejúca oceľ (1.4104)
- Dosah: 1.5 mm
- Spínací výstup: NPN normálne otvorený (NO)
- Spínacia frekvencia: 1000 Hz
- Ochranný druh IP68
- Teplota okolia: -25...80 °C
- Ďalšie funkcie:
- Rozmery: Ø 12 x 69 mm
- Upevnenie: M12x1
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: nie
- Výstupný odpor Ra: 33,0 kOhm
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 75 V DC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 10 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Prúd bez záťaže Io max., tlmený: 10 mA
- Prúd naprázdno Io max., netlmený: 2 mA
- Zvyškový prúd lr max.: 80 µA
- Zvyškové zvlnenie max. (% z Ue): 15%
- Spínacia frekvencia: 1000 Hz
- Statický úbytok napätia max.: 1,5 V
- Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 1,2 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 1,5 mm
- Skutočná spínacia vzdialenosť Sr: 1,5 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 1120 stupňov
- Aktívny povrch, materiál: EP
- Uťahovací moment: 15 Nm ±10 %
- Veľkosť: M12x1
- Montážna dĺžka: 55,00 mm
- Inštalácia: zapustená montáž
- Materiál puzdra: nehrdzavejúca oceľ (1.4104)
- Materiál oporného krúžku: PTFE
- Tesniaci krúžok, rozmer: 5,3 × 2,4 mm
- Maximálna tlaková odolnosť: 500 barov
- Pevnosť v tlaku, poznámka: odolná voči tlaku oleja
- Kategória výrobku
senzor
- Typ
BES 516-300-S281-S4-D
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Výstupy
NPN, zatvárač
- Spínacia vzdialenosť (max.)
1.5 mm
- Spínacia frekvencia
1000 Hz
- Vyhotovenie (senzory)
Induktívne
- Pripojenie
M12, 4-pólové
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M12
- Materiál puzdra
nerezová ocel
EP
- Typ kontaktu
1 spínací
IP68
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Dĺžka
69 mm
- (Ø)
12 mm
- Rozmer.
(Ø x d) 12 mm x 69 mm
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416949 BALLUFF senzor BES 516-300-S281-S4-D BHS0037 M12 zarovnaná NPN, zatvárač (Ø x d) 12 mm x 69 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416949 BALLUFF senzor BES 516-300-S281-S4-D BHS0037 M12 zarovnaná NPN, zatvárač (Ø x d) 12 mm x 69 mm
Popis
Naše indukčné senzory BHS odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Ich odolnosť je možná vďaka materiálom krytu odolným voči médiám a špeciálnemu procesu tesnenia. Pre vaše individuálne aplikácie vám ponúkame rôzne prevedenia, ako aj komplexný sortiment s rôznymi priemermi puzdier a veľkosťami závitov. Rozmery = Ø 12 x 69 mm, Konštrukcia = M12x1, Montáž = zapustená, Dosah = 1,5 mm, Spínací výstup = NPN normálne otvorený (NO), Spínacia frekvencia = 1000 Hz, Materiál puzdra = nehrdzavejúca oceľ (1.4104), Materiál snímacej plochy = EP, Pripojenie = Konektor, zástrčka M12x1, 4-pinová, Prevádzkové napätie Ub = 10...30 VDC, Teplota okolia = -25...80 °C, Maximálna odolnosť voči tlaku = 500 bar, Trieda ochrany = IP68, Schválenie/Zhoda = CE, UKCA, cULus, WEEE
