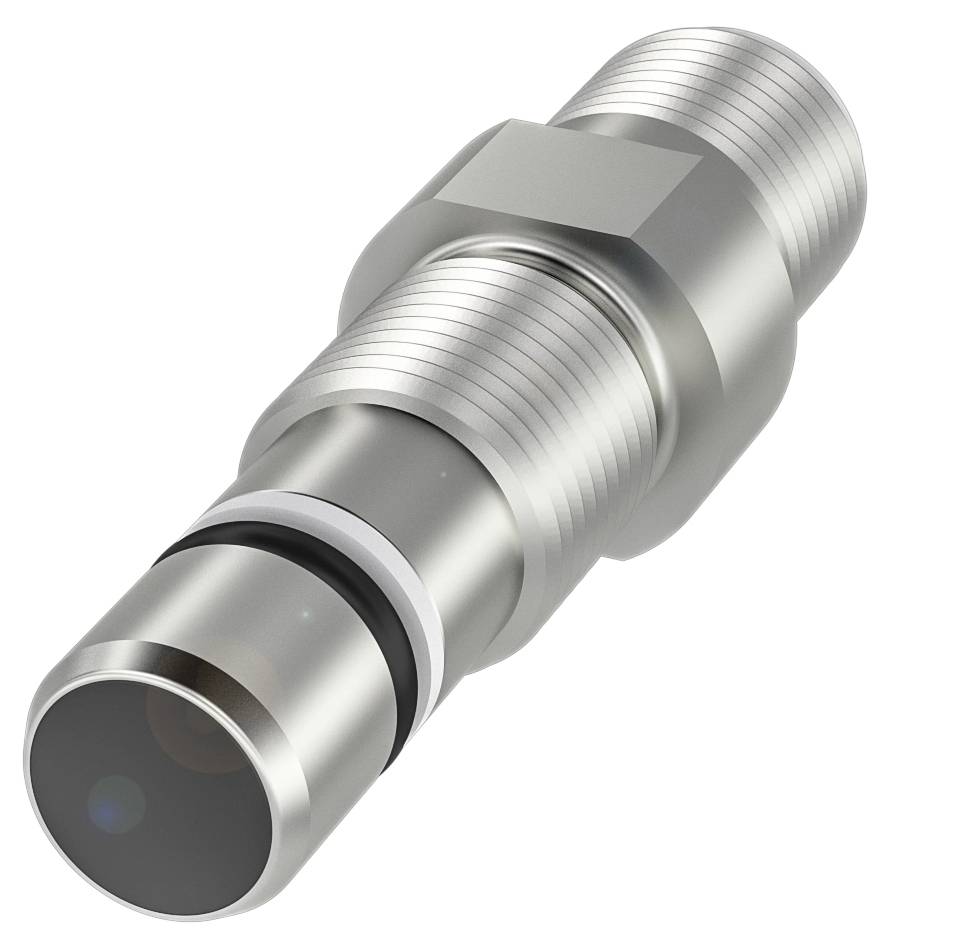

BALLUFF senzor BES 516-300-S324-S4-D BHS004T M12 zarovnaná PNP, zatvárač (Ø x d) 12 mm x 50 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor
Prevádzkové napätie max.
30 V/DC
Výstupy
PNP, zatvárač
Spínacia vzdialenosť (max.)
1.5 mm
Vyhotovenie (senzory)
Induktívne
Datasheety: (PDF)
Počet
Celkom (223,58 € / kus)
223,58 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BHS004T Indukčné senzory odolné voči vysokému tlaku
- Rozmery: Ø 12 x 50 mm
- Prevedenie: M12x1
- Inštalácia: zapustená
- Dosah: 1.5 mm
- Spínací výstup: PNP normálne otvorený (NO)
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 12 x 50 mm
- Aktívny povrch, materiál: EP
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Prevedenie: M12x1
- Prevádzkové napätie Ub: 10...30 VDC
- Maximálna tlaková odolnosť: 350 barov
- Inštalácia: zapustená
- Materiál puzdra: nehrdzavejúca oceľ (1.4104)
- Dosah: 1.5 mm
- Spínací výstup: PNP normálne otvorený (NO)
- Spínacia frekvencia: 1000 Hz
- Ochranný druh IP68
- Teplota okolia: -25...80 °C
- Ďalšie funkcie:
- Rozmery: Ø 12 x 50 mm
- Upevnenie: M12x1
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: nie
- Výstupný odpor Ra: 150,0 kOhm
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 75 V DC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 50 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 1 µF
- Prúd bez záťaže Io max., tlmený: 8 mA
- Prúd naprázdno Io max., netlmený: 3 mA
- Zvyškový prúd lr max.: 10 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 1000 Hz
- Statický úbytok napätia max.: 2,1 V
- Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 1,2 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 1,5 mm
- Skutočná spínacia vzdialenosť Sr: 1,5 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 10%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 855 a
- Aktívny povrch, materiál: EP
- Uťahovací moment: 20 Nm ±10 %
- Veľkosť: M12x1
- Montážna dĺžka: 12,00 mm
- Inštalácia: zapustená montáž
- Materiál puzdra: nehrdzavejúca oceľ (1.4104)
- Odchýlka od základného typu: Odolný voči tlaku oleja do 350 barov
- Materiál oporného krúžku: PTFE
- Tesniaci krúžok, rozmer: 5,85 × 2,4 mm
- Maximálna tlaková odolnosť: 350 barov
- Pevnosť v tlaku, poznámka: odolná voči tlaku oleja
- Kategória výrobku
senzor
- Typ
BES 516-300-S324-S4-D
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Výstupy
PNP, zatvárač
- Spínacia vzdialenosť (max.)
1.5 mm
- Spínacia frekvencia
1000 Hz
- Vyhotovenie (senzory)
Induktívne
- Vlastnosti
Odolný voči oleju
- Pripojenie
M12, 4-pólové
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M12
- Materiál puzdra
nerezová ocel
EP
IP68
- Min. teplota
-25 °C
- Max. teplota
80 °C
- Dĺžka
50 mm
- (Ø)
12 mm
- Rozmer.
(Ø x d) 12 mm x 50 mm
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416899 BALLUFF senzor BES 516-300-S324-S4-D BHS004T M12 zarovnaná PNP, zatvárač (Ø x d) 12 mm x 50 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416899 BALLUFF senzor BES 516-300-S324-S4-D BHS004T M12 zarovnaná PNP, zatvárač (Ø x d) 12 mm x 50 mm
Popis
Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Indukčný snímač, Ø 12 x 50 mm, konektor, normálne otvorený (NO), nominálna spínacia vzdialenosť Sn=1,5 mm, zapustený, 350 bar, odolný voči tlaku oleja, materiál puzdra=nehrdzavejúca oceľ (1.4104), materiál aktívnej plochy=EP
