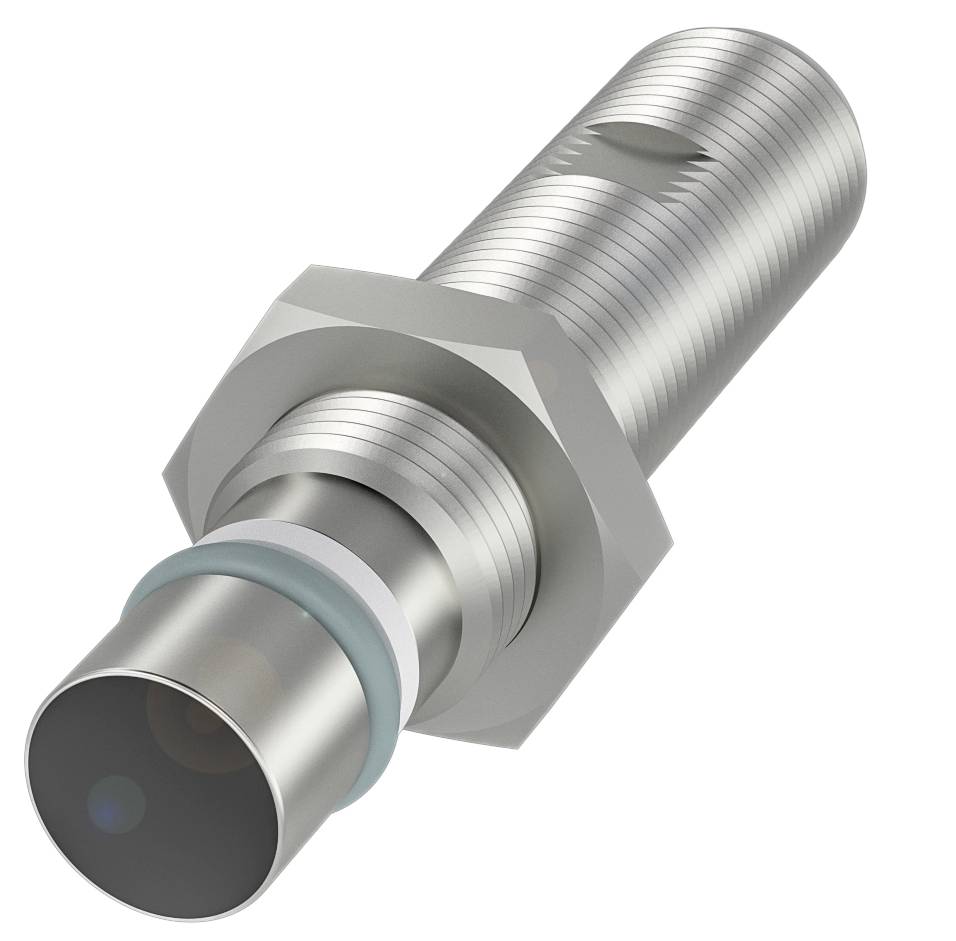

BALLUFF senzor BHS B265V-PSD15-S04 BHS0061 M12 zarovnaná PNP, zatvárač (Ø x d) 12 mm x 56 mm Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
senzor
Prevádzkové napätie max.
30 V/DC
Spínacia vzdialenosť (max.)
1.5 mm
Výstupy
PNP, zatvárač
Datasheety: (PDF)
Počet
Celkom (174,79 € / kus)
191,66 €
-9 %
174,79 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BHS0061 Valcové prevedenie pre vysokotlakové aplikácie
- Rozmery: Ø 12 x 56 mm
- Prevedenie: M12x1
- Inštalácia: zapustená
- Dosah: 1.5 mm
- Montážna dĺžka od kontaktnej plochy: 15 mm
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 12 x 56 mm
- Aktívny povrch, materiál: keramika
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Prevedenie: M12x1
- Prevádzkové napätie Ub: 10...30 VDC
- Maximálna odolnosť voči tlaku: 500 barov
- Inštalácia: zapustená
- Montážna dĺžka od kontaktnej plochy: 15 mm
- Materiál puzdra: nehrdzavejúca oceľ
- Dosah: 1.5 mm
- Spínací výstup: PNP normálne otvorený (NO)
- Spínacia frekvencia: 400 Hz
- Ochranný druh IP68
- Teplota okolia: -25...120 °C
- Ďalšie funkcie:
- Rozmery: Ø 12 x 56 mm
- Upevnenie: M12x1
- Zobrazenie prevádzkového napätia: nie
- Zobrazenie funkcií: nie
- Výstupný odpor Ra: 33,0 kOhm + 2D
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovitý prevádzkový prúd Ie: 200 mA
- Menovité izolačné napätie Ui: 75 V DC
- Menovitý skratový prúd: 100 A
- Oneskorenie pripravenosti tv max.: 20 ms
- Prevádzkové napätie Ub: 10...30 VDC
- Kategória použitia: DC-13
- Minimálny prevádzkový prúd Im: 0 mA
- Maximálna zaťažovacia kapacita pri Ue: 0,5 µF
- Prúd bez záťaže Io max., tlmený: 8 mA
- Prúd naprázdno Io max., netlmený: 8 mA
- Zvyškový prúd lr max.: 10 µA
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Spínacia frekvencia: 400 Hz
- Statický úbytok napätia max.: 2,5 V
- Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- Zabezpečená spínacia vzdialenosť Sa: 1,21 mm
- Hysterézia H max. (% Sr): 15,0 %
- Menovitá spínacia vzdialenosť Sn: 1,5 mm
- Skutočná spínacia vzdialenosť Sr: 1,5 mm
- Skutočná spínacia vzdialenosť Sr, tolerancia: ±10 %
- Maximálny teplotný drift (% Sr): 15%
- Opakovateľnosť max. (% Sr): 5,0 %
- MTTF (40 °C): 500 a
- Aktívny povrch, materiál: keramika
- Uťahovací moment: 15 Nm ±10 %
- Veľkosť: M12x1
- Montážna dĺžka: 24,50 mm
- Inštalácia: zapustená montáž
- Materiál puzdra: nehrdzavejúca oceľ
- Materiál oporného krúžku: PTFE
- Tesniaci krúžok, rozmer: 6,75 × 1,78 mm
- Maximálna odolnosť voči tlaku: 500 barov
- Pevnosť v tlaku, poznámka: odolná voči tlaku oleja
- Druh obalu
Piece
- Kategória výrobku
senzor
- Typ
BHS B265V-PSD15-S04
- Min. prevádzkové napätie
10 V/DC
- Prevádzkové napätie max.
30 V/DC
- Prevádzkové napätie
10 - 30 V/DC
- Spínacia vzdialenosť (max.)
1.5 mm
- Výstupy
PNP, zatvárač
- Materiál puzdra
nerezová ocel
keramika
- Vyhotovenie (senzory)
Induktívne
- Vlastnosti materiálu
nerezové
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M12
- Pripojenie
M12, 4-pólové
- Vlastnosti
Odolný voči oleju
- Min. teplota
-25 °C
- Max. teplota
120 °C
IP68
- Dĺžka
56 mm
- (Ø)
12 mm
- Rozmer.
(Ø x d) 12 mm x 56 mm
- Obsah
1 ks
- Menovité napätie
24 V
- Spínacia frekvencia
400 Hz
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3417196 BALLUFF senzor BHS B265V-PSD15-S04 BHS0061 M12 zarovnaná PNP, zatvárač (Ø x d) 12 mm x 56 mm Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3417196 BALLUFF senzor BHS B265V-PSD15-S04 BHS0061 M12 zarovnaná PNP, zatvárač (Ø x d) 12 mm x 56 mm Piece
Popis
Naše indukčné senzory odolné voči vysokému tlaku znesú tlak až do 500 barov. Preto sú perfektne vhodné na monitorovanie polohy vašej hydrauliky, ako je napríklad riadenie koncových polôh hydraulických valcov alebo monitorovanie polôh ventilov. Indukčný snímač, Ø 12 x 56 mm, konektor, normálne otvorený (NO), nominálna spínacia vzdialenosť Sn=1,5 mm, zapustený, 500 bar, odolný voči tlaku oleja, materiál puzdra=nehrdzavejúca oceľ, materiál aktívnej plochy=keramika
