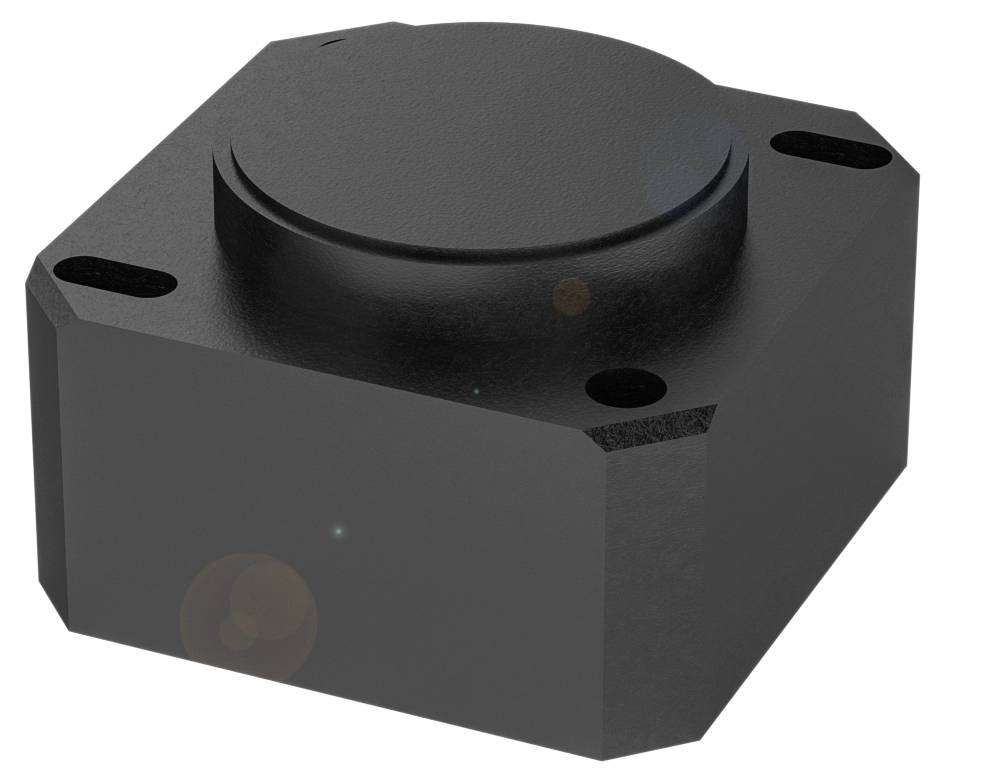

BALLUFF senzor priblíženia BSI0012 BSI0012
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
senzor priblíženia
Prevádzkové napätie max.
30 V
Krytie
IP67/IP69
Typ
BSI0012
Min. prevádzkové napätie
10 V
Datasheety: (PDF)
Počet
Celkom (430,08 € / kus)
430,08 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BSI0012 Štvorcové kompaktné prevedenie s jednou alebo dvoma meracími osami
- Prevádzkové napätie Ub: 10...30 VDC
- Rozhranie: 2x analógové, prúdové 4…20 mA
- Merací rozsah: -90...90°
- Princíp merania: MEMS
- Meracie osi: 2
Technické parametre
- Hlavné vlastnosti: Pripojenie: konektor, M12x1
- Rozlíšenie: ≤ 0,09 °
- Prevádzkové napätie Ub: 10...30 VDC
- Materiál puzdra: plast
- Presnosť: ±1,0°
- Meracie osi: 2
- Rozsah merania: -90...90°
- Princíp merania: MEMS
- Rozhranie: 2x analógové, prúdové 4…20 mA
- Ochranný druh IP67
- IP69
- Teplota okolia: -40...80 °C
- Doplňujúci text: Centrovanie je možné v rozsahu ±5° odchyľujúce sa od horizontálnej roviny
- Ďalšie funkcie:
- Rozmery: 40 x 25 x 40 mm
- Upevnenie: Skrutky
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 10...30 VDC
- Pripojenie: M12x1
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Možnosť výmeny chránená: nie
- MTTF (40 °C): 131 a
- Materiál puzdra: plast
- EN 60068-2-27, Otras: áno
- EN 60068-2-6, Vibrácie: áno
- Trieda ochrany: IP67, IP69
- Teplota okolia: -40...80 °C
- Skladovacia teplota: -40...85 °C
- Hmotnosť: 45 g
- Spotreba prúdu max. 15 mA
- Rozlíšenie: ≤ 0,09 °
- Analógový výstup: 2x analógový, prúd 4…20 mA
- Presnosť: ±1,0°
- Relatívna vlhkosť: 95 %, bez kondenzácie
- Princíp merania: MEMS
- Vzorkovacia frekvencia: 20 ms
- Teplotný drift max.: ±0,8°/10 K
- Meracie osi: 2
- Smer otáčania: v smere hodinových ručičiek
- Maximálny odpor záťaže, analógový výstup: 900 ohmov
- Kategória výrobku
senzor priblíženia
- Typ
BSI0012
- Min. prevádzkové napätie
10 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
10 - 30 V
- Prevádzkový prúd
24 mA
- Materiál puzdra
plast
- Spôsob montáže
upevnenie pomocou skrutiek
- Min. teplota
-40 °C
- Max. teplota
80 °C
IP67/IP69
- Dĺžka
40 mm
- Šírka
40 mm
- V
25 mm
- Obsah
1 ks
- Menovité napätie
30 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3418076 BALLUFF senzor priblíženia BSI0012 BSI0012
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3418076 BALLUFF senzor priblíženia BSI0012 BSI0012
Popis
Snímače sklonu založené na MEMS sú ideálne na riadenie polohy strojových komponentov v dvoch osiach. Princíp merania = merací systém založený na MEMS, meracie osi = 2, rozsah merania = -90...90°, prevádzkové napätie Ub = 10...30 VDC, rozhranie = 2x analógové, prúd 4,20 mA, rozlíšenie = ? 0,09 °, Presnosť = ±0,8°, Pripojenie = Konektor, M12x1, Materiál puzdra = Plast, Teplota okolia = -25...85 °C, Trieda ochrany = IP67, Schválenie/Zhoda = CEcULusWEEE, Doplnkový text = Centrovanie možné v rozsahu ±5° odchyľujúcom sa od horizontálnej roviny
