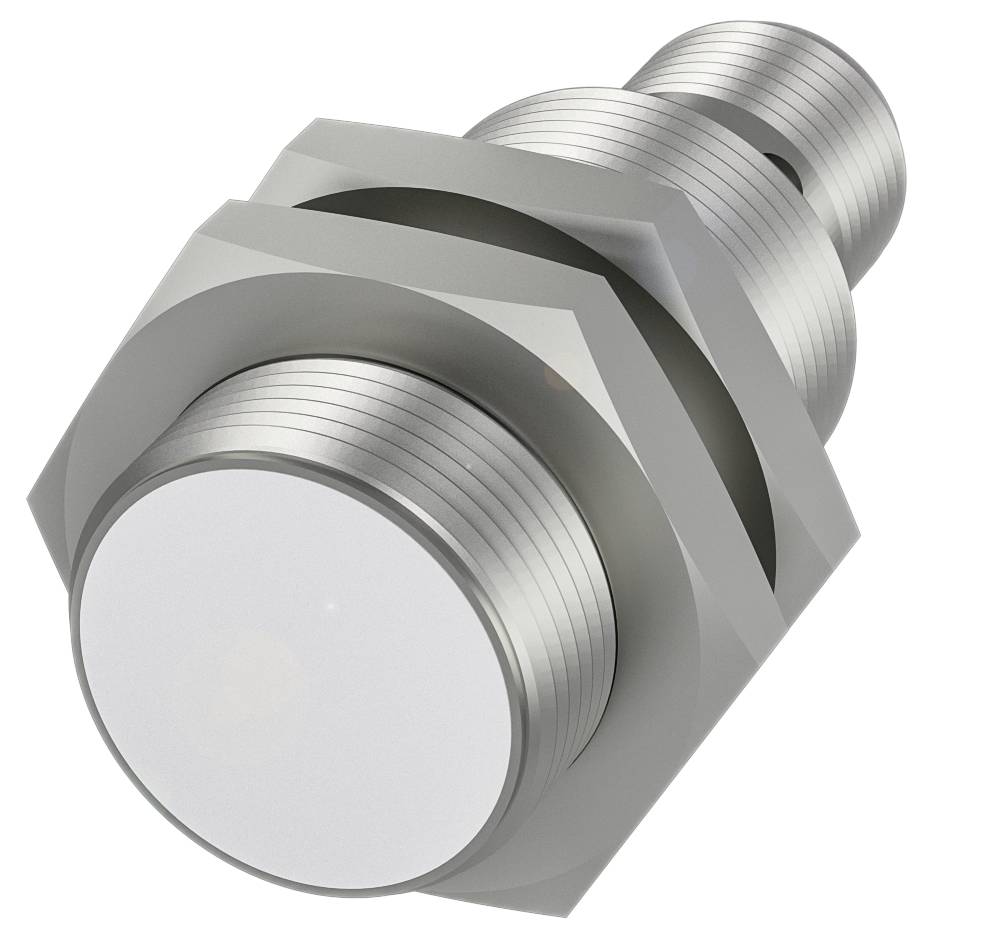

BALLUFF snímač vzdialenosti BAW M18ME-UAE50B-S04G-K BAW0026 zarovnaná analógové napätie (Ø x v) 18 mm x 44.5 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
snímač vzdialenosti
Prevádzkové napätie max.
26.4 V/DC
Výstupy
analógové napätie
Vyhotovenie (senzory)
Induktívne
Pripojenie
M12, 4-pólové
Datasheety: (PDF)
Počet
Celkom (215,45 € / kus)
237,50 €
-9 %
215,45 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BAW0026 Valcové prevedenie s metrickým závitom
- Rozmery: Ø 18 x 44,5 mm
- Prevedenie: M18x1
- Inštalácia: zapustená
- Rozsah: 1...5 mm
- Analógový výstup: Analógový, napätie 0…10 V
- Analógový, teplota
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 18 x 44,5 mm
- Aktívny povrch, materiál: PBT
- Analógový výstup: Analógový, napätie 0…10 V
- Analógový, teplota
- Pripojenie: Konektor, konektor M12x1, 4-pinový
- Výstupná charakteristika: klesanie pri priblížení
- Prevedenie: M18x1
- Prevádzkové napätie Ub: 21,6...26,4 VDC
- Inštalácia: zapustená
- Materiál puzdra: poniklovaná mosadz
- Medzná frekvencia –3 dB: 500 Hz
- Odchýlka linearity max.: ±120 µm
- Rozsah: 1...5 mm
- Ochranný druh IP67
- Teplota okolia: -10...70 °C
- Opakovateľnosť podľa BWN: ±8 µm
- Ďalšie funkcie:
- Rozmery: Ø 18 x 44,5 mm
- Zobrazenie prevádzkového napätia: nie
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovité izolačné napätie Ui: 75 V DC
- Prevádzkové napätie Ub: 21,6...26,4 VDC
- Zvyškové zvlnenie max. (% z Ue): 10%
- Pripojenie: Konektor M12x1, 4-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Možnosť výmeny chránená: nie
- MTTF (40 °C): 640 stupňov
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 25 Nm
- Veľkosť: M18x1
- Montážna dĺžka: 30,0 mm
- Inštalácia: zapustená montáž
- Materiál puzdra: poniklovaná mosadz
- EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Ochranný druh IP67
- Teplota okolia: -10...70 °C
- Stupeň kontaminácie: 3
- Prúd bez záťaže Io max. pri Ue: 10 mA
- Merací rozsah: 1...5 mm
- Medzná frekvencia –3 dB: 500 Hz
- Zaťažovací odpor RL min.: 2000 ohmov
- Rozstup U: 2,50 V/mm
- Odchýlka linearity max.: ±120 µm
- Rozsah linearity Sl: 1...5 mm
- Teplotný posun max. konečnej hodnoty: ±5,0 %
- Opakovateľnosť podľa BWN: ±8 µm
- Analógový výstup: Analógový, napätie 0…10 V | Analógový, teplota
- Výstupná charakteristika: klesanie pri priblížení
- Výstupné napätie na Se: 5 V
- Výstupné napätie pri Sl max.: 10 V
- Výstupné napätie pri min. Sl: 0 V
- Zobrazenie funkcií Elektrické vlastnosti: Zobrazenie nastavenia
- Zaťažovací odpor RT min.: 2000 ohmov
- Teplotný výstup: -9 mV/°C
- Kategória výrobku
snímač vzdialenosti
- Typ
BAW M18ME-UAE50B-S04G-K
- Min. prevádzkové napätie
21.6 V/DC
- Prevádzkové napätie max.
26.4 V/DC
- Prevádzkové napätie
21.6 - 26.4 V/DC
- Výstupy
analógové napätie
- Materiál puzdra
mosaz (poniklovaná)
PBT
- Vyhotovenie (senzory)
Induktívne
- Spôsob konštrukcie
zarovnaná
- Pripojenie
M12, 4-pólové
- Min. teplota
-10 °C
- Max. teplota
70 °C
IP67
- Dĺžka
44.5 mm
- Šírka
18 mm
- V
44.5 mm
- (Ø)
18 mm
- Rozmer.
(Ø x v) 18 mm x 44.5 mm
- Obsah
1 ks
- Menovité napätie
24 V
- Pripojenie
KONEKTOR
- Počet pólov
4
- Typ závitu, šírka pripojenie
M12 x 1
5 mm
- Min. dosah (vo voľnom priestore)
1 mm
- Rozlíšenie
8 µm
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416859 BALLUFF snímač vzdialenosti BAW M18ME-UAE50B-S04G-K BAW0026 zarovnaná analógové napätie (Ø x v) 18 mm x 44.5 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416859 BALLUFF snímač vzdialenosti BAW M18ME-UAE50B-S04G-K BAW0026 zarovnaná analógové napätie (Ø x v) 18 mm x 44.5 mm
Popis
Naše indukčné snímače vzdialenosti BAW merajú rôzne polohy a vzdialenosti a dokážu rozlišovať aj medzi rôznymi materiálovými variantmi. Pracujú bezkontaktne, sú preto bez opotrebovania a vyznačujú sa dlhou životnosťou. Ich funkcia učenia má nastaviteľný rozsah linearity, čo umožňuje rýchle uvedenie do prevádzky počas prvej inštalácie a zaisťuje minimálne prestoje pri výmene snímača. Vďaka rozmanitosti dostupných prevedení je možné indukčné snímače vzdialenosti jednoducho integrovať do akejkoľvek aplikácie. Medzi kľúčové oblasti použitia patrí monitorovanie pohybov pri spájaní, dierovaní alebo upínaní zariadení v strojárstve alebo detekcia nevyváženosti a roztiahnutia osí. Indukčné snímače vzdialenosti poskytujú absolútny analógový signál napätia, prúdu alebo IO-Link. Rozmery = Ø 18 x 44,5 mm, konštrukcia = M18x1, montáž = zapustená, rozsah = 1...5 mm, analógový výstup = analógový, napätie 0,10 V analógové, teplota, výstupná charakteristika = klesajúca pri priblížení, medzná frekvencia -3 dB = 500 Hz, opakovateľnosť podľa BWN = ±8 µm, odchýlka linearity max. = ±120 µm, materiál puzdra = poniklovaná mosadz, materiál snímacej plochy = PBT, pripojenie = konektor, zástrčka M12x1, 4-pinová, prevádzkové napätie Ub = 21,6...26,4 VDC, teplota okolia = -10...70 °C, trieda ochrany = IP67, schválenie/zhoda = CE, UKCA, cULus, WEEE
