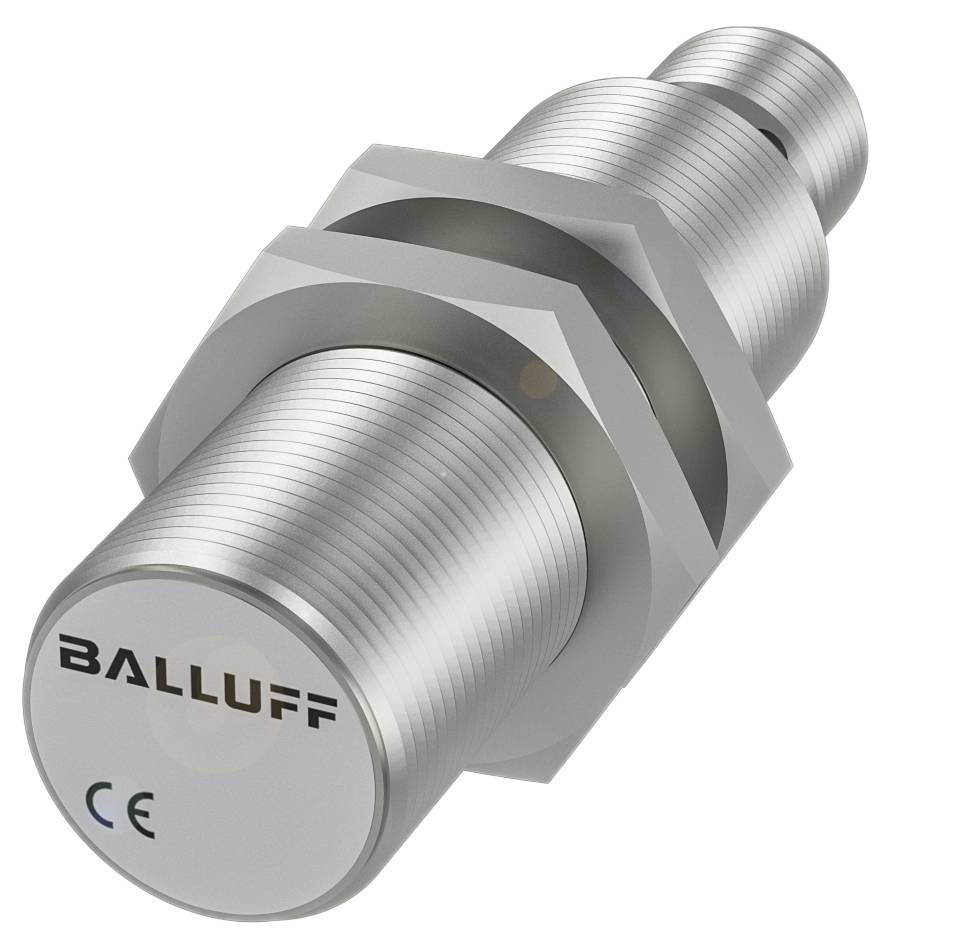

BALLUFF snímač vzdialenosti BAW002F BAW002F M18 x 1 zarovnaná IO-Link (Ø x v) 18 mm x 65 m Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
snímač vzdialenosti
Prevádzkové napätie max.
30.0 V
Výstupy
IO-Link
Vyhotovenie (senzory)
Induktívne
Datasheety: (PDF)
Počet
Celkom (215,45 € / kus)
215,45 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BAW002F Valcové prevedenie s metrickým závitom
- Rozmery: Ø 18 x 65 mm
- Prevedenie: M18x1
- Inštalácia: zapustená
- Rozsah: 1...5 mm
- Rozhranie: IO-Link 1.1
- 10-bitový
Technické parametre
- Hlavné vlastnosti: Rozmery: Ø 18 x 65 mm
- Aktívny povrch, materiál: PBT
- Pripojenie: Konektor, konektor M12x1, 3-pinový
- Výstupná charakteristika: klesanie pri priblížení
- Prevedenie: M18x1
- Prevádzkové napätie Ub: 18...30 VDC
- Inštalácia: zapustená
- Materiál puzdra: poniklovaná mosadz
- Medzná frekvencia –3 dB: 500 Hz
- Odchýlka linearity max.: ±120 µm
- Rozsah: 1...5 mm
- Rozhranie: IO-Link 1.1
- 10-bitový
- Ochranný druh IP67
- Teplota okolia: -10...70 °C
- Opakovateľnosť podľa BWN: ±10 µm
- Ďalšie funkcie:
- Rozmery: Ø 18 x 65 mm
- Zobrazenie prevádzkového napätia: nie
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovité izolačné napätie Ui: 250 V AC
- Prevádzkové napätie Ub: 18...30 VDC
- Maximálne zvyškové zvlnenie (% z Ue): 15%
- Trieda ochrany: II
- Pripojenie: Konektor M12x1, 3-pinový, kódovanie A
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Zabezpečená možnosť výmeny: áno
- MTTF (40 °C): 640 stupňov
- Aktívny povrch, materiál: PBT
- Uťahovací moment: 25 Nm
- Veľkosť: M18x1
- Montážna dĺžka: 50,5 mm
- Inštalácia: zapustená montáž
- Materiál puzdra: poniklovaná mosadz
- EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Ochranný druh IP67
- Teplota okolia: -10...70 °C
- Stupeň kontaminácie: 3
- Prúd bez záťaže Io max. pri Ue: 18 mA
- Merací rozsah: 1...5 mm
- Rozhranie: IO-Link 1.1|10 bit
- Medzná frekvencia –3 dB: 500 Hz
- Odchýlka linearity max.: ±120 µm
- Rozsah linearity Sl: 1...5 mm
- Teplotný posun max. konečnej hodnoty: ±5,0 %
- Opakovateľnosť podľa BWN: ±10 µm
- Výstupná charakteristika: klesanie pri priblížení
- Zobrazenie funkcií Elektrické vlastnosti: Zobrazenie nastavenia
- Druh obalu
Piece
- Kategória výrobku
snímač vzdialenosti
- Typ
BAW002F
- Min. prevádzkové napätie
18.00 V
- Prevádzkové napätie max.
30.0 V
- Prevádzkové napätie
18.00 - 30.0 V
- Výstupy
IO-Link
- Spínacia frekvencia
500 Hz
- Vyhotovenie (senzory)
Induktívne
- Pripojenie
M18
- Spôsob konštrukcie
zarovnaná
- Konštrukčná veľkosť
M18 x 1
- Vlastnosti materiálu
poniklované
- Materiál puzdra
mosaz
IP67
- Min. teplota
-10 °C
- Max. teplota
70 °C
- Dĺžka
65.00 mm
- V
65 m
- (Ø)
18 mm
- Rozmer.
(Ø x v) 18 mm x 65 m
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416826 BALLUFF snímač vzdialenosti BAW002F BAW002F M18 x 1 zarovnaná IO-Link (Ø x v) 18 mm x 65 m Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416826 BALLUFF snímač vzdialenosti BAW002F BAW002F M18 x 1 zarovnaná IO-Link (Ø x v) 18 mm x 65 m Piece
Popis
Naše indukčné snímače vzdialenosti BAW merajú rôzne polohy a vzdialenosti a dokážu rozlišovať aj medzi rôznymi materiálovými variantmi. Pracujú bezkontaktne, sú preto bez opotrebovania a vyznačujú sa dlhou životnosťou. Ich funkcia učenia má nastaviteľný rozsah linearity, čo umožňuje rýchle uvedenie do prevádzky počas prvej inštalácie a zaisťuje minimálne prestoje pri výmene snímača. Vďaka rozmanitosti dostupných prevedení je možné indukčné snímače vzdialenosti jednoducho integrovať do akejkoľvek aplikácie. Medzi kľúčové oblasti použitia patrí monitorovanie pohybov pri spájaní, dierovaní alebo upínaní zariadení v strojárstve alebo detekcia nevyváženosti a roztiahnutia osí. Indukčné snímače vzdialenosti poskytujú absolútny analógový signál napätia, prúdu alebo IO-Link. Rozmery = Ø 18 x 65 mm, Konštrukcia = M18x1, Montáž = zapustená, Dosah = 1...5 mm, Rozhranie = IO-Link 1.1 10 bit, Výstupná charakteristika = klesajúci pri priblížení, Medzná frekvencia -3 dB = 500 Hz, Opakovateľnosť podľa BWN = ±10 µm, Max. odchýlka linearity = ±120 µm, Materiál puzdra = poniklovaná mosadz, Materiál snímacej plochy = PBT, Pripojenie = Konektor, zástrčka M12x1, 3-pinová, Prevádzkové napätie Ub = 18...30 VDC, Teplota okolia = -10...70 °C, Trieda ochrany = IP67, Schválenie/Zhoda = CE, UKCA, cULus, WEEE
