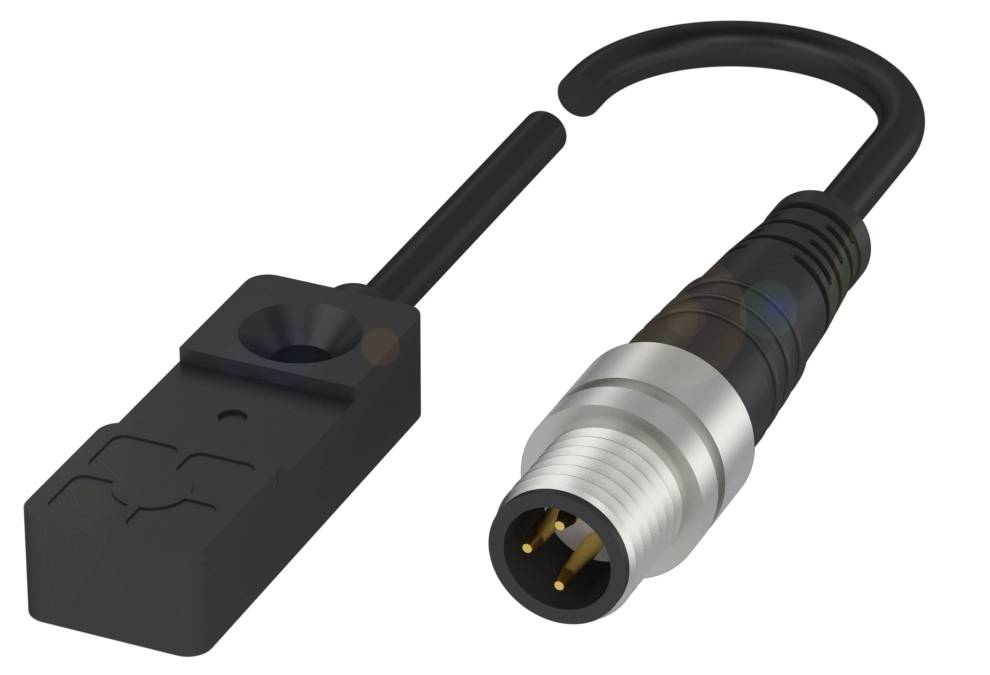

BALLUFF snímač vzdialenosti BAW0031 BAW0031 zarovnaná analógové napätie (d x š x v) 6.00 x 30.00 x 10.00 mm
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
snímač vzdialenosti
Prevádzkové napätie max.
26.4 V
Výstupy
analógové napätie
Vyhotovenie (senzory)
Induktívne
Pripojenie
M8, 3-pólové
Datasheety: (PDF)
Počet
Celkom (215,45 € / kus)
215,45 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BAW0031 Kubické kompaktné prevedenie s priechodnými otvormi pre zapustenú montáž
- Rozmery: 30 x 10 x 6 mm
- Dizajn: kváder
- Inštalácia: zapustená
- Rozsah: 1...4 mm
- Analógový výstup: Analógový, napätie 0...10 V
Technické parametre
- Hlavné vlastnosti: Rozmery: 30 x 10 x 6 mm
- Aktívny povrch, materiál: PA 6, GF30
- Analógový výstup: Analógový, napätie 0...10 V
- Pripojenie: Kábel s konektorom, konektor M8x1, 3-pinový, 0,30 m, PUR
- Výstupná charakteristika: klesanie pri priblížení
- Dizajn: kváder
- Prevádzkové napätie Ub: 21,6...26,4 VDC
- Inštalácia: zapustená
- Materiál puzdra: PA 6, GF30
- Medzná frekvencia –3 dB: 1000 Hz
- Odchýlka linearity max.: ±150 µm
- Rozsah: 1...4 mm
- Ochranný druh IP67
- Teplota okolia: 0...70 °C
- Opakovateľnosť podľa BWN: ±35 µm
- Ďalšie funkcie:
- Rozmery: 30 x 10 x 6 mm
- Zobrazenie prevádzkového napätia: nie
- Menovité prevádzkové napätie Ue DC: 24 V
- Menovité izolačné napätie Ui: 75 V DC
- Prevádzkové napätie Ub: 21,6...26,4 VDC
- Zvyškové zvlnenie max. (% z Ue): 10%
- Pripojenie: Konektor M8x1, 3-pinový
- Ochrana proti skratu: nie
- Ochrana pred prepólovaním: nie
- Možnosť výmeny chránená: nie
- MTTF (40 °C): 640 stupňov
- Aktívny povrch, materiál: PA 6, GF30
- Uťahovací moment: 0,6 Nm
- Inštalácia: zapustená montáž
- Typ pripojenia: Kábel s konektorom, 0,30 m, PUR
- Priemer kábla D: 3,00 mm
- Dĺžka kábla L: 0,3 m
- Materiál puzdra: PA 6, GF30
- Materiál plášťa: PUR
- EN 60068-2-27, ráz: polovičný sínus, 30 gn, 11 ms
- EN 60068-2-6, Vibrácie: 55 Hz, amplitúda 1 mm, 3x30 min
- Ochranný druh IP67
- Teplota okolia: 0...70 °C
- Stupeň kontaminácie: 3
- Prúd bez záťaže Io max. pri Ue: 15 mA
- Merací rozsah: 1...4 mm
- Medzná frekvencia –3 dB: 1000 Hz
- Zaťažovací odpor RL min.: 5000 ohmov
- Rozstup U: 3,30 V/mm
- Odchýlka linearity max.: ±150 µm
- Rozsah linearity Sl: 1...4 mm
- Teplotný posun max. konečnej hodnoty: ±5,0 %
- Opakovateľnosť podľa BWN: ±35 µm
- Analógový výstup: Analógový, napätie 0...10 V
- Výstupná charakteristika: klesanie pri priblížení
- Výstupné napätie na Se: 5 V
- Výstupné napätie pri Sl max.: 10 V
- Výstupné napätie pri min. Sl: 0 V
- Zobrazenie funkcií Elektrické vlastnosti: Zobrazenie nastavenia
- Kategória výrobku
snímač vzdialenosti
- Typ
BAW0031
- Min. prevádzkové napätie
21.6 V
- Prevádzkové napätie max.
26.4 V
- Prevádzkové napätie
21.6 - 26.4 V
- Výstupy
analógové napätie
- Dĺžka kábla
0.30 m
- Spínacia frekvencia
1000 Hz
- Vyhotovenie (senzory)
Induktívne
- Pripojenie
M8, 3-pólové
- Spôsob konštrukcie
zarovnaná
- Materiál puzdra
PA 6 GF 30
IP67
- Min. teplota
0 °C
- Max. teplota
70 °C
- Dĺžka
6.00 mm
- Šírka
30.00 mm
- V
10.00 mm
- Rozmer.
(d x š x v) 6.00 x 30.00 x 10.00 mm
- Menovité napätie
24 V
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416818 BALLUFF snímač vzdialenosti BAW0031 BAW0031 zarovnaná analógové napätie (d x š x v) 6.00 x 30.00 x 10.00 mm
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416818 BALLUFF snímač vzdialenosti BAW0031 BAW0031 zarovnaná analógové napätie (d x š x v) 6.00 x 30.00 x 10.00 mm
Popis
Naše indukčné snímače vzdialenosti BAW merajú rôzne polohy a vzdialenosti a dokážu rozlišovať aj medzi rôznymi materiálovými variantmi. Pracujú bezkontaktne, sú preto bez opotrebovania a vyznačujú sa dlhou životnosťou. Ich funkcia učenia má nastaviteľný rozsah linearity, čo umožňuje rýchle uvedenie do prevádzky počas prvej inštalácie a zaisťuje minimálne prestoje pri výmene snímača. Vďaka rozmanitosti dostupných prevedení je možné indukčné snímače vzdialenosti jednoducho integrovať do akejkoľvek aplikácie. Medzi kľúčové oblasti použitia patrí monitorovanie pohybov pri spájaní, dierovaní alebo upínaní zariadení v strojárstve alebo detekcia nevyváženosti a roztiahnutia osí. Indukčné snímače vzdialenosti poskytujú absolútny analógový signál napätia, prúdu alebo IO-Link. Rozmery = 30 x 10 x 6 mm, Dizajn = kváder, Inštalácia = zapustená, Snímací dosah = 1...4 mm, Analógový výstup = Analógový, Napätie 0...10 V, Výstupná charakteristika = klesajúci pri priblížení, Medzná frekvencia -3 dB = 1000 Hz, Opakovateľnosť podľa BWN = ±35 µm, Max. odchýlka linearity = ±150 µm, Materiál puzdra = PA 6, GF30, Materiál snímacej plochy = PA 6, GF30, Pripojenie = Kábel s konektorom, konektor M8x1, 3-pinový, 0,30 m, PUR, Prevádzkové napätie Ub = 21,6...26,4 VDC, Teplota okolia = 0...70 °C, Trieda ochrany = IP67, Schválenie/Zhoda = CE, UKCA, cULus, WEEE
