BALLUFF Systém merania polohy BMP000A BMP000A analógový (d x š x v) 170 x 17.5 x 9.6 mm Piece

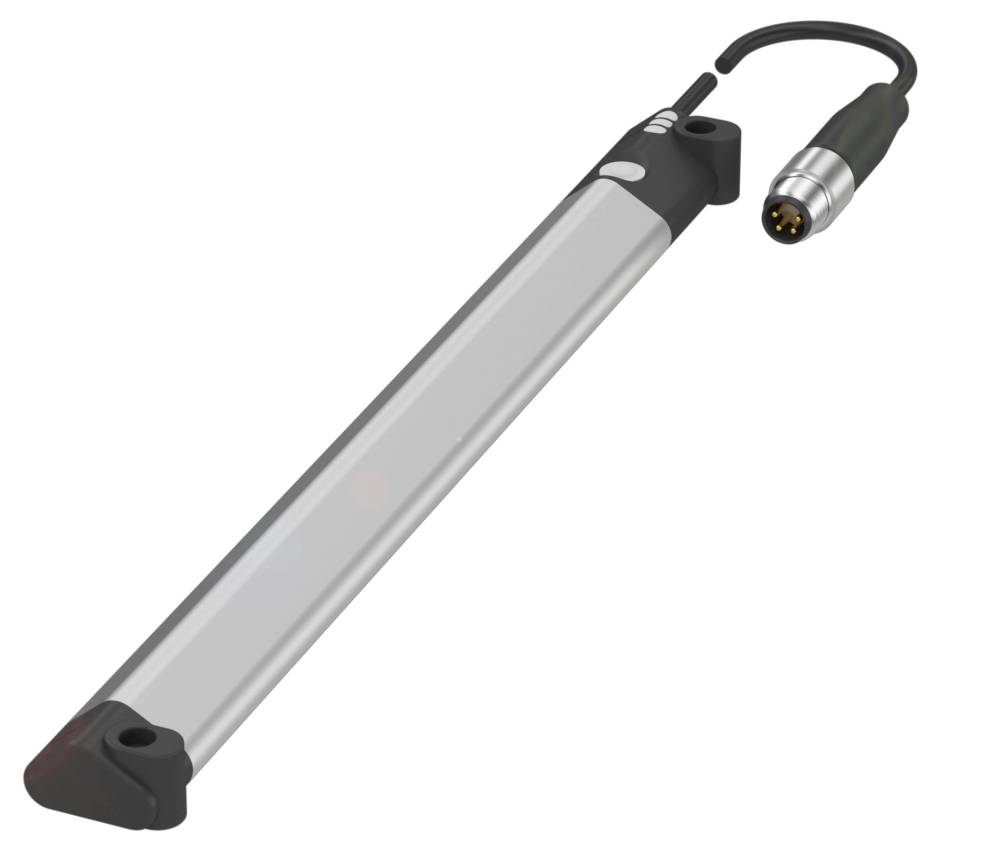

Podlhovastý, strieborný senzor s čiernym okrajom a káblovou prípojkou na jednom konci, používaný na meranie pohybov.

Ilustračný obrázok

Druh obalu

Piece

Kategória výrobku

Systém merania polohy

Prevádzkové napätie max.

30 V

Výstupy

analógový

Vyhotovenie (senzory)

Magnetický

Datasheety: (PDF)

Doručenie: Ut 10. 11.

Množstevná cena (Ks)

Zľava

Cena balenia (bez DPH.)

Množstevné zľavy sa líšia podľa predajcu

Ušetríte 0,00 €

Počet

Celkom (410,57 € / kus)

410,57 €

bez DPH.

Doprava zadarmo

14-dňová lehota na vrátenie tovaru je zahrnutá v cene

Nahlásiť právny incident

Hlavné benefity

Systémy merania polohy magnetického poľa Balluff BMP000A

Rozmery: 17,5 x 9,6 x 170 mm
Rozhranie: IO-Link 1.1
Rozsah merania: 160 mm
Analógový výstup: Analógový, napäťový/analógový, prepínateľný prúd 0…10 V/4…20 mA
Rozlíšenie: ≤ 1 µm (IO-Link), 12 bitov (analógové)

Technické parametre

Hlavné vlastnosti: Rozmery: 17,5 x 9,6 x 170 mm
Analógový výstup: Analógový, napäťový/analógový, prepínateľný prúd 0…10 V/4…20 mA
Pripojenie: Kábel s konektorom, konektor M8x1, 4-pinový, 0,5 m, PUR
Rozlíšenie: ≤ 1 µm (IO-Link), 12 bitov (analógové)
Prevádzkové napätie Ub: 15...30 VDC
Materiál puzdra: PA 12
hliník
Odchýlka linearity typ.: ±250 µm
Rozsah merania: 160 mm
Rozhranie: IO-Link 1.1
Ochranný druh IP67
Teplota okolia: -25...85 °C
Opakovateľnosť: 100 µm
Ďalšie funkcie:
Princíp fungovania: Systém merania polohy magnetického poľa
Rozsah dodávky: Stručný návod
Materiál: Zariadenie
Rozmery: 17,5 x 9,6 x 170 mm
Indikátor prevádzkového napätia: Prevádzka - zelená LED dióda
Zobrazenie funkcií: žltá LED dióda
Menovité prevádzkové napätie Ue DC: 24 V
Menovité izolačné napätie Ui: 75 V DC
Oneskorenie pripravenosti tv max.: 100 ms
Prevádzkové napätie Ub: 15...30 VDC
Pripojenie: Konektor M8x1, 4-pinový, kódovanie A
Ochrana proti skratu: áno
Ochrana proti prepólovaniu: áno
MTTF (40 °C): 201 a
Priemer kábla D: 2,4 mm
Dĺžka kábla L: 0,5 m
Materiál puzdra: PA 12 | Hliník
Materiál plášťa: PUR
Počet vodičov: 4
Kábel, min. polomer ohybu, pevné uloženie: 3 x D
Kábel, min. polomer ohybu, flexibilná inštalácia: 10 x D
Materiál plášťa kábla: PUR
Uťahovací moment max.: 0,1 Nm
Prúd bez záťaže Io max. pri Ue: 25 mA
Použitie: Polohovanie
Rozsah merania: 160 mm
Rozlíšenie: ≤ 1 µm (IO-Link), 12 bitov (analógové)
Opakovateľnosť: 100 µm
Teplotný posun max. konečnej hodnoty: ±0,3 %
Diagnostické zobrazenie Chyba: Chyba - červená LED dióda
Maximálny výstupný prúd (analógový U): 5 mA
Zaťažovací odpor RL max. (analógový I): 500 ohmov
Prúdová zaťažiteľnosť v režime SIO: ≤ 100 mA
Odchýlka linearity typ.: ±250 µm
Maximálna frekvencia merania: 1 kHz
Triedy funkcií IO-Link: 0x8001 Binárny dátový kanál|0x8004 Príkazy učenia
ID profilov IO-Link: 0x000B SSP3.2|0x4000 Identifikácia a diagnostika
Podporované profily IO-Link: Bežný profil|Profil inteligentného senzora - meranie

Druh obalu: Piece

Kategória výrobku: Systém merania polohy

Typ: BMP000A

Min. prevádzkové napätie: 15 V

Prevádzkové napätie max.: 30 V

Prevádzkové napätie: 15 - 30 V

Výstupy: analógový

Dĺžka kábla: 0.5 m

Vyhotovenie (senzory): Magnetický

Pripojenie: M8, 4-pólové

Materiál puzdra: PA 12

: IP67

Min. teplota: -25 °C

Max. teplota: 85 °C

Dĺžka: 170 mm

Šírka: 17.5 mm

V: 9.6 mm

Rozmer.: (d x š x v) 170 x 17.5 x 9.6 mm

Materiál plášťa: PUR

Menovité napätie: 30 V

Prevádzkové napätie: 24 V/DC

Prevádzkový prúd: 24 mA

UKCA: áno

Na stiahnutie

Datasheet

Datasheet 3420018 BALLUFF Systém merania polohy BMP000A BMP000A analógový (d x š x v) 170 x 17.5 x 9.6 mm Piece

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3420018 BALLUFF Systém merania polohy BMP000A BMP000A analógový (d x š x v) 170 x 17.5 x 9.6 mm Piece

Popis

Systémy merania polohy magnetického poľa BMP vám umožňujú spoľahlivo a bez opotrebovania monitorovať prebiehajúce pracovné procesy. Ich inteligentná lineárna spätná väzba, napríklad v kompaktných chápadlách, dierovacích zariadeniach alebo meničoch nástrojov, vám pomáha udržiavať rôzne procesy pod kontrolou, zabezpečiť simultánne spracovanie objektov a zostať energeticky úsporný. Naše systémy na meranie polohy magnetického poľa zabezpečujú vysokú spoľahlivosť procesov a kvalitu automatizácie. Systém merania polohy magnetického poľa, typ pripojenia 01 = kábel s konektorom, materiál primárneho krytu = PA 12, trieda ochrany = IP67, použitie = polohovanie

Tento text bol preložený strojovo.
