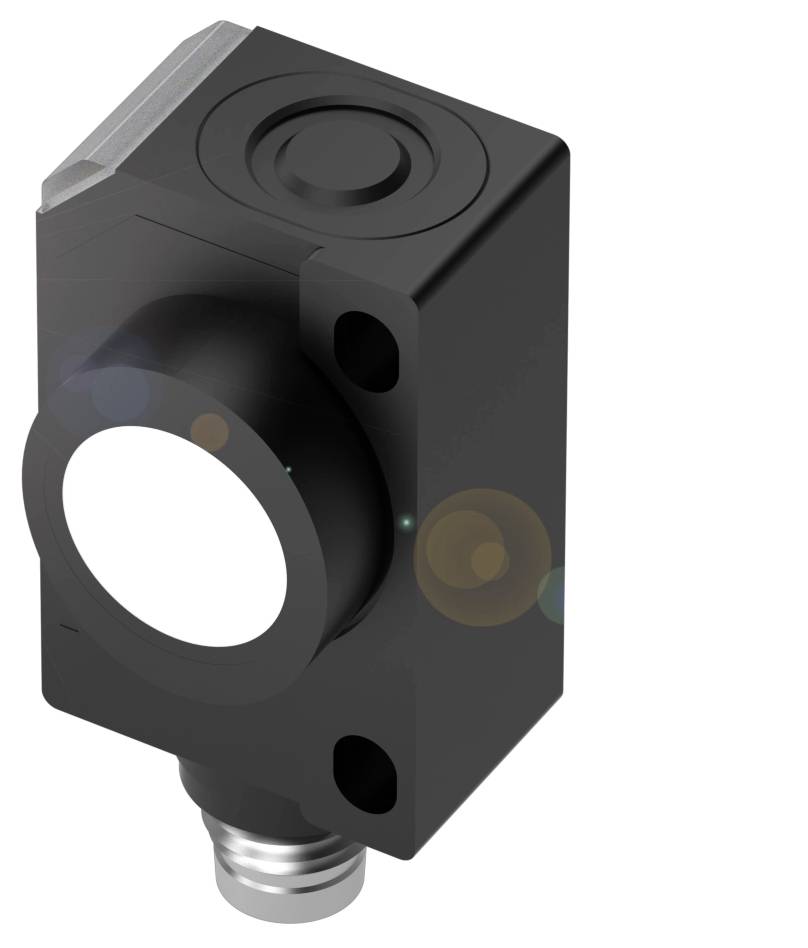

BALLUFF ultrazvukový senzor analógové napätie BUS005E Single
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Single
Kategória výrobku
ultrazvukový senzor
Prevádzkové napätie max.
30 V
Výstupy
analógové napätie
Spínacia vzdialenosť (max.)
700 mm
Datasheety: (PDF)
Počet
Celkom (288,62 € / kus)
288,62 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BUS005E Kubická verzia a analógový alebo digitálny výstup
- Pripojenie: Konektor, konektor M8x1, 4-pinový
- Dizajn: kváder
- Materiál puzdra: ABS
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Analógový výstup: Analógový, napätie 0…10 V
Dodatočné informácie:
Technické parametre
- Hlavné vlastnosti: Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Analógový výstup: Analógový, napätie 0…10 V
- Pripojenie: Konektor, konektor M8x1, 4-pinový
- Dizajn: kváder
- Prevádzkové napätie Ub: 20...30 VDC
- Materiál puzdra: ABS
- Rozsah: 120...1000 mm
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Opakovateľnosť: ± 0,15 % z rozsahu
- Ďalšie funkcie:
- Rozmery: 20,1 x 42,5 x 18 mm
- Upevnenie: skrutka M3
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 20...30 VDC
- Pripojenie: Konektor M8x1, 4-pinový
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Menovitá spínacia vzdialenosť Sn: 700 mm
- MTTF (40 °C): 1657 a
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Materiál puzdra: ABS
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Možnosti nastavenia: Zapnutie/vypnutie zámku tlačidiel | Výrobné nastavenie (reset) | Rastúca/klesajúca charakteristika
- Séria: R06K1
- Displej: Prevádzkový režim - LED zelená, bliká | LED zelená: Prevádzkové napätie | Objekt v dosahu - LED žltá
- Nastavovač: Tlačidlo
- Skladovacia teplota: -40...85 °C
- Použitie: Meranie vzdialenosti
- Rozsah merania: 120...1000 mm
- Prevádzkový režim: Analógové meranie (charakteristická krivka)
- Vstupná funkcia: synchronizačný signál
- Spotreba prúdu max. 35 mA
- Synchronizácia: externá, ľubovoľný počet senzorov
- Ultrazvuková frekvencia: 300 kHz
- Rozlíšenie: ≤ 0,037 mm
- Opakovateľnosť: ± 0,15 % z rozsahu
- Analógový výstup: Analógový, napätie 0…10 V
- Výstupná charakteristika: lineárna stúpajúca/klesajúca
- Zaťažovací odpor RL min. (analógový U): 100 kOhm
- Druh obalu
Single
- Kategória výrobku
ultrazvukový senzor
- Typ
BUS005E
- Min. prevádzkové napätie
20 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
20 - 30 V
- Výstupy
analógové napätie
- Spínacia vzdialenosť (max.)
700 mm
- Vyhotovenie (senzory)
Ultrazvuk
- Pripojenie
zástrčka
- Materiál puzdra
ABS
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
18.0 mm
- Šírka
20.1 mm
- V
42.5 mm
- Rozmer.
(d x š x v) 18.0 x 20.1 x 42.5 mm
- Materiál
ABS
- Menovité napätie
30 V
- Prevádzkové napätie
24
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416304 BALLUFF ultrazvukový senzor analógové napätie BUS005E Single
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416304 BALLUFF ultrazvukový senzor analógové napätie BUS005E Single
Popis
Detekcia polohy alebo rozpoznávanie objektov v pevných, práškových a kvapalných médiách – kontrolujú prítomnosť a počítajú objekty bezkontaktne. Sú univerzálne použiteľné a fungujú bez ohľadu na farbu a textúru povrchu. Hmla, prach ani špina pre nich nie sú problémom. Ich vysoké rozlíšenie a malé slepé zóny zabezpečujú extrémnu presnosť. Ultrazvukové senzory sa líšia výstupným signálom. Dizajn = kváder, analógový výstup = analógový, napätie 0,10 V, pripojenie = konektor, konektor M8x1, 4-pinový, materiál puzdra = ABS, materiál aktívnej plochy = PU pena/epoxidová živica/sklo, dosah = 120...1000 mm, schválenie/zhoda = CEEACWEEE, teplota okolia = -25...70 °C, trieda ochrany = IP67, opakovateľnosť = ± 0,15 % FS, prevádzkové napätie Ub = 20...30 VDC
