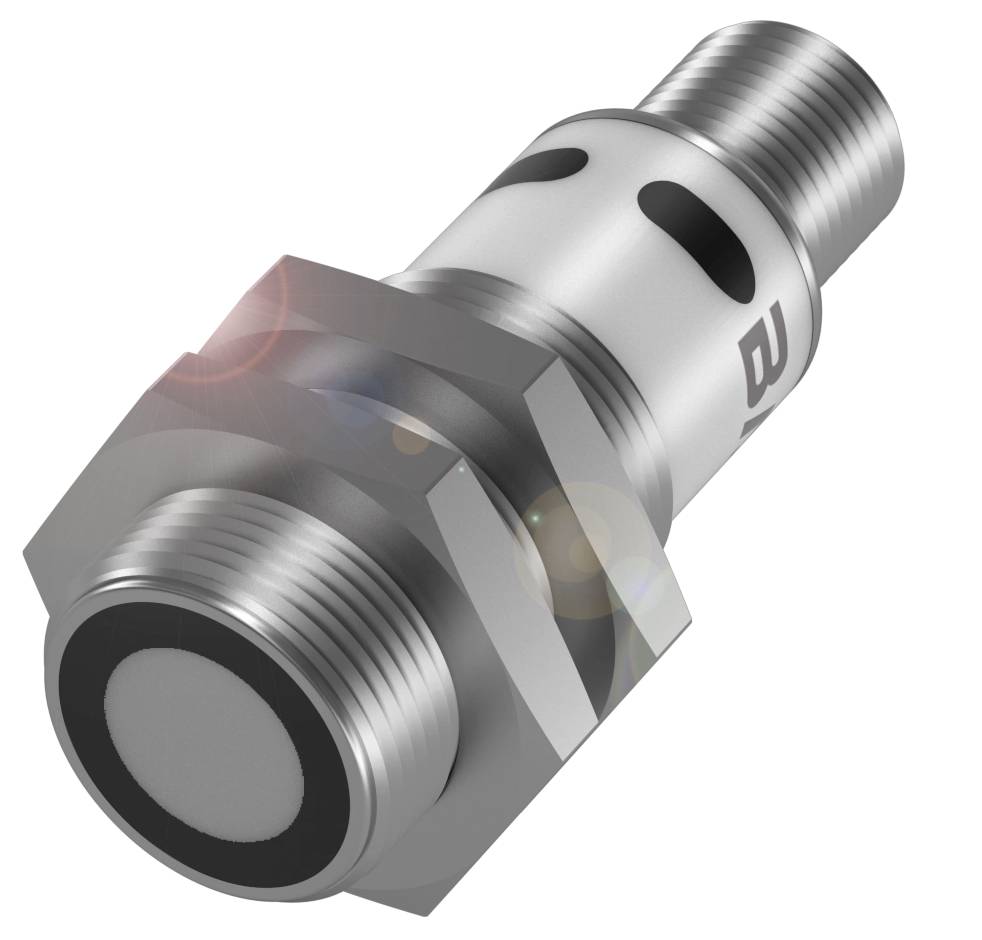

BALLUFF ultrazvukový senzor analógový BUS004T
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ultrazvukový senzor
Prevádzkové napätie max.
30 V
Výstupy
analógový
Spínacia vzdialenosť (max.)
350 mm
Vyhotovenie (senzory)
Ultrazvuk
Datasheety: (PDF)
Počet
Celkom (291,87 € / kus)
291,87 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BUS004T Valcové prevedenie so závitom M18 a analógovým alebo digitálnym výstupom
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Prevedenie: Ø 18 mm
- Materiál puzdra: poniklovaná mosadz
- PBT (perfúzna látka)
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Analógový výstup: Analógový, napätie 0…10 V
Dodatočné informácie:
Technické parametre
- Hlavné vlastnosti: Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Analógový výstup: Analógový, napätie 0…10 V
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Prevedenie: Ø 18 mm
- Prevádzkové napätie Ub: 15...30 VDC
- Materiál puzdra: poniklovaná mosadz
- PBT (perfúzna látka)
- Rozsah: 65...600 mm
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Opakovateľnosť: ± 0,15 % z rozsahu
- Ďalšie funkcie:
- Rozmery: Ø 18 x 52,5 mm
- Upevnenie: Matica M18x1
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 15...30 VDC
- Pripojenie: Konektor M12x1, 5-pinový
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Menovitá spínacia vzdialenosť Sn: 350 mm
- MTTF (40 °C): 1134 a
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Materiál puzdra: mosadz, poniklovaná|PBT
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Povrchová ochrana: poniklovaná
- Séria: M18M1
- Displej: Zelená LED dióda: Prevádzkové napätie | Objekt v dosahu - žltá LED dióda
- Nastavovač: nie
- Skladovacia teplota: -40...85 °C
- Použitie: Meranie vzdialenosti
- Rozsah merania: 65...600 mm
- Prevádzkový režim: Analógové meranie (charakteristická krivka)
- Vstupná funkcia: Charakteristika stúpajúca/klesajúca | Pracovný rozsah učenia | Výrobné nastavenie (reset) | Synchronizácia zapnutá/vypnutá | Synchronizačný signál
- Spotreba prúdu max. 40 mA
- Synchronizácia: interná, max. 10 senzorov
- Ultrazvuková frekvencia: 400 kHz
- Rozlíšenie: ≤ 0,069 mm
- Opakovateľnosť: ± 0,15 % z rozsahu
- Analógový výstup: Analógový, napätie 0…10 V
- Výstupná charakteristika: lineárna stúpajúca/klesajúca
- Zaťažovací odpor RL min. (analógový U): 100 kOhm pri UB> 15 V
- Kategória výrobku
ultrazvukový senzor
- Typ
BUS004T
- Min. prevádzkové napätie
15 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
15 - 30 V
- Výstupy
analógový
- Spínacia vzdialenosť (max.)
350 mm
- Vyhotovenie (senzory)
Ultrazvuk
- Pripojenie
zástrčka M12, 5-pólová
- Vlastnosti materiálu
poniklované
- Materiál puzdra
mosaz
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
52.5 mm
- (Ø)
18 m
- Rozmer.
(Ø x d) 18 m x 52.5 mm
- Materiál
mosaz (poniklovaná)
PBT
- Menovité napätie
30 V
- Prevádzkové napätie
24
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416457 BALLUFF ultrazvukový senzor analógový BUS004T
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416457 BALLUFF ultrazvukový senzor analógový BUS004T
Popis
Detekcia polohy alebo rozpoznávanie objektov v pevných, práškových a kvapalných médiách – kontrolujú prítomnosť a počítajú objekty bezkontaktne. Sú univerzálne použiteľné a fungujú bez ohľadu na farbu a textúru povrchu. Hmla, prach ani špina pre nich nie sú problémom. Ich vysoké rozlíšenie a malé slepé zóny zabezpečujú extrémnu presnosť. Ultrazvukové senzory sa líšia výstupným signálom. Konštrukcia = Ø 18 mm, Analógový výstup = Analógový, Napätie 0,10 V lineárne stúpajúce/klesajúce, Pripojenie = Konektor, Konektor M12x1, 5-pinový, Materiál puzdra = Mosadz PBT, Materiál snímacej plochy = PU pena/epoxidová živica/sklo, Dosah = 65...600 mm, Schválenie/zhoda = cULus LISTEDCEEACWEEE, Teplota okolia = -25...70 °C, Trieda ochrany = IP67, Opakovateľná presnosť = ± 0,15 % FS, Prevádzkové napätie Ub = 15...30 VDC
