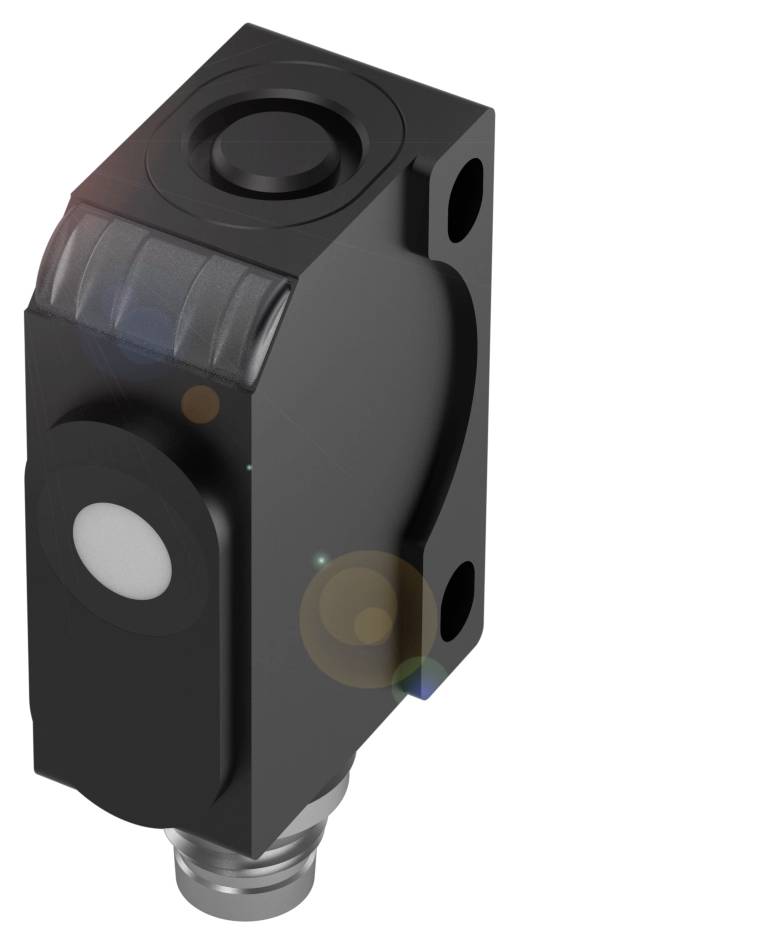

Ilustračný obrázok
Ilustračný obrázok
BALLUFF ultrazvukový senzor analógový prúd BUS004F
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ultrazvukový senzor
Prevádzkové napätie max.
30 V
Výstupy
analógový prúd
Spínacia vzdialenosť (max.)
240 mm
Vyhotovenie (senzory)
Ultrazvuk
Datasheety: (PDF)
Počet
Celkom (345,53 € / kus)
345,53 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BUS004F Kubická verzia a analógový alebo digitálny výstup
- Pripojenie: Konektor, konektor M8x1, 4-pinový
- Dizajn: kváder
- Materiál puzdra: ABS, poniklovaný
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Analógový výstup: Analógový, prúd 4…20 mA
Dodatočné informácie:
Technické parametre
- Hlavné vlastnosti: Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Analógový výstup: Analógový, prúd 4…20 mA
- Pripojenie: Konektor, konektor M8x1, 4-pinový
- Dizajn: kváder
- Prevádzkové napätie Ub: 20...30 VDC
- Materiál puzdra: ABS, poniklovaný
- Rozsah: 50...350 mm
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Opakovateľnosť: ± 0,15 % z rozsahu
- Ďalšie funkcie:
- Rozmery: 12 x 42,5 x 23,1 mm
- Upevnenie: skrutka M3
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 20...30 VDC
- Pripojenie: Konektor M8x1, 4-pinový
- Ochrana proti prepólovaniu: áno
- Menovitá spínacia vzdialenosť Sn: 240 mm
- MTTF (40 °C): 516 a
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Materiál puzdra: ABS, poniklovaný
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Možnosti nastavenia: Zapnutie/vypnutie zámku tlačidiel | Výrobné nastavenie (reset) | Rastúca/klesajúca charakteristika
- Povrchová ochrana: poniklovaná
- Séria: R06K1
- Displej: Prevádzkový režim - LED zelená, bliká | LED zelená: Prevádzkové napätie | Objekt v dosahu - LED žltá
- Nastavovač: Tlačidlo
- Skladovacia teplota: -40...85 °C
- Použitie: Meranie vzdialenosti
- Rozsah merania: 50...350 mm
- Prevádzkový režim: Analógové meranie (charakteristická krivka)
- Vstupná funkcia: synchronizačný signál
- Spotreba prúdu max. 35 mA
- Synchronizácia: externá, ľubovoľný počet senzorov
- Ultrazvuková frekvencia: 500 kHz
- Rozlíšenie: ≤ 0,037 mm
- Opakovateľnosť: ± 0,15 % z rozsahu
- Analógový výstup: Analógový, prúd 4…20 mA
- Výstupná charakteristika: lineárna stúpajúca/klesajúca
- Zaťažovací odpor RL max. (analógový I): 500 ohmov
- Kategória výrobku
ultrazvukový senzor
- Typ
BUS004F
- Min. prevádzkové napätie
20 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
20 - 30 V
- Výstupy
analógový prúd
- Spínacia vzdialenosť (max.)
240 mm
- Vyhotovenie (senzory)
Ultrazvuk
- Pripojenie
zástrčka
- Vlastnosti materiálu
poniklované
- Materiál puzdra
ABS
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
23.1 mm
- Šírka
12.0 mm
- V
42.5 mm
- Rozmer.
(d x š x v) 23.1 x 12.0 x 42.5 mm
- Materiál
ABS metalizovaný
- Menovité napätie
30 V
- Prevádzkové napätie
24
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416333 BALLUFF ultrazvukový senzor analógový prúd BUS004F
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416333 BALLUFF ultrazvukový senzor analógový prúd BUS004F
Popis
Detekcia polohy alebo rozpoznávanie objektov v pevných, práškových a kvapalných médiách – kontrolujú prítomnosť a počítajú objekty bezkontaktne. Sú univerzálne použiteľné a fungujú bez ohľadu na farbu a textúru povrchu. Hmla, prach ani špina pre nich nie sú problémom. Ich vysoké rozlíšenie a malé slepé zóny zabezpečujú extrémnu presnosť. Ultrazvukové senzory sa líšia výstupným signálom. Dizajn = kváder, analógový výstup = analógový, prúd 4,20 mA, pripojenie = konektor, konektor M8x1, 4-pinový, materiál puzdra = ABS, materiál aktívnej plochy = PU pena/epoxidová živica/sklo, rozsah = 50...350 mm, schválenie/zhoda = CEEACWEEE, teplota okolia = -25...70 °C, trieda ochrany = IP67, opakovateľnosť = ± 0,15 % FS, prevádzkové napätie Ub = 20...30 VDC
