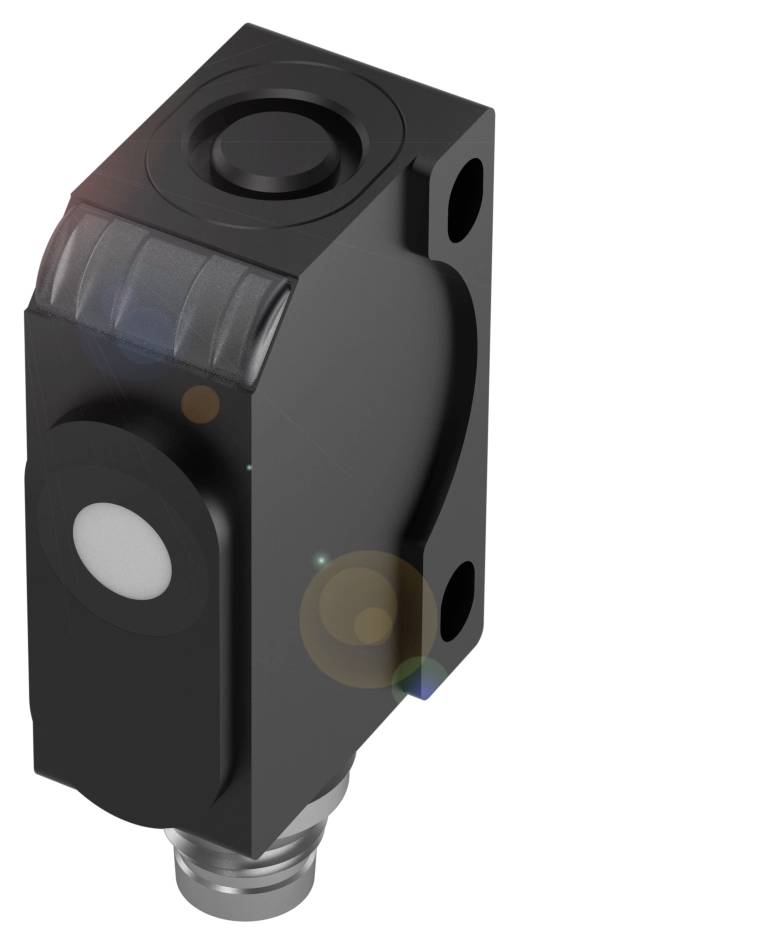

BALLUFF ultrazvukový senzor NPN BUS004E
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ultrazvukový senzor
Prevádzkové napätie max.
30 V
Výstupy
NPN
Spínacia vzdialenosť (max.)
70 mm
Vyhotovenie (senzory)
Ultrazvuk
Datasheety: (PDF)
Počet
Celkom (272,36 € / kus)
324,17 €
-16 %
272,36 €
bez DPH.
Doprava zadarmo
14-dňová lehota na vrátenie tovaru je zahrnutá v cene
Hlavné benefity
Balluff BUS004E Kubická verzia a analógový alebo digitálny výstup
- Pripojenie: Konektor, konektor M8x1, 4-pinový
- Rozsah: 20...100 mm
- Spínací výstup: NPN normálne otvorený/zatvorený (NO/NC)
- Materiál puzdra: ABS
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
Dodatočné informácie:
Technické parametre
- Hlavné vlastnosti: Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Pripojenie: Konektor, konektor M8x1, 4-pinový
- Prevádzkové napätie Ub: 20...30 VDC
- Materiál puzdra: ABS
- Rozsah: 20...100 mm
- Spínací výstup: NPN normálne otvorený/zatvorený (NO/NC)
- Spínacia frekvencia: 250 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Opakovateľnosť: ± 0,15 % z rozsahu
- Ďalšie funkcie:
- Upevnenie: skrutka M3
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 20...30 VDC
- Spínacia frekvencia: 250 Hz
- Pripojenie: Konektor M8x1, 4-pinový
- Ochrana proti skratu: áno
- Menovitá spínacia vzdialenosť Sn: 70 mm
- MTTF (40 °C): 516 a
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Spínací výstup: NPN normálne otvorený/zatvorený (NO/NC)
- Materiál puzdra: ABS
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Výstupný prúd max.: 200 mA
- Možnosti nastavenia: Výrobné nastavenie (Reset)|Zámok tlačidiel zapnutý/vypnutý|NO/NC|Spínacia vzdialenosť, 2 hodnoty|Prevádzkový režim
- Séria: R06K1
- Displej: Výstupná funkcia - žltá LED dióda | Prevádzkový režim - zelená LED dióda, bliká | zelená LED dióda: Prevádzkové napätie | Spínacia funkcia - zelená LED dióda, bliká
- Nastavovač: Tlačidlo
- Skladovacia teplota: -40...85 °C
- Hysterézia H max.: 2 mm
- Použitie: Rozpoznávanie objektov
- Merací rozsah: 20...100 mm
- Prevádzkový režim: Difúzny senzor (okno) | Difúzny senzor (spínací bod) | Reflexná bariéra
- Vstupná funkcia: synchronizačný signál
- Spotreba prúdu max. 30 mA
- Synchronizácia: externá, ľubovoľný počet senzorov
- Rozlíšenie: ≤ 0,056 mm
- Opakovateľnosť: ± 0,15 % z rozsahu
- Rozsah detekcie/merania s ochranou proti prepólovaniu: áno
- Ultrazvuková frekvencia Elektrické pripojenie: 380 kHz
- Kategória výrobku
ultrazvukový senzor
- Typ
BUS004E
- Min. prevádzkové napätie
20 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
20 - 30 V
- Výstupy
NPN
- Spínacia vzdialenosť (max.)
70 mm
- Spínacia frekvencia
250 Hz
- Vyhotovenie (senzory)
Ultrazvuk
- Pripojenie
zástrčka
- Materiál puzdra
ABS
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Prúdová zaťažiteľnosť na každý slot
200 mA
- Materiál
ABS
- Menovité napätie
30 V
- Prevádzkové napätie
24
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416324 BALLUFF ultrazvukový senzor NPN BUS004E
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416324 BALLUFF ultrazvukový senzor NPN BUS004E
Popis
Merajú hladiny naplnenia, výšky alebo priehyby bezkontaktne. Sú univerzálne použiteľné a fungujú bez ohľadu na farbu a textúru povrchu. Vysoké rozlíšenie, dlhé dosahy a malé slepé zóny zabezpečujú extrémnu presnosť. Ultrazvukové senzory sa líšia napäťovým alebo prúdovým výstupom a variantmi s dodatočným spínacím výstupom. Spínací výstup = NPN normálne otvorený/zatvorený (NO/NC), Pripojenie = Zásuvný konektor, konektor M8x1, 4-pinový, Materiál puzdra = ABS, Materiál snímacej plochy = PU pena/epoxidová živica/sklo, Dosah = 20...100 mm, Spínacia frekvencia = 250 Hz, Schválenie/zhoda = CEEACWEEE, Teplota okolia = -25...70 °C, Trieda ochrany = IP67, Opakovateľná presnosť = ± 0,15 % FS, Prevádzkové napätie Ub = 20...30 VDC
