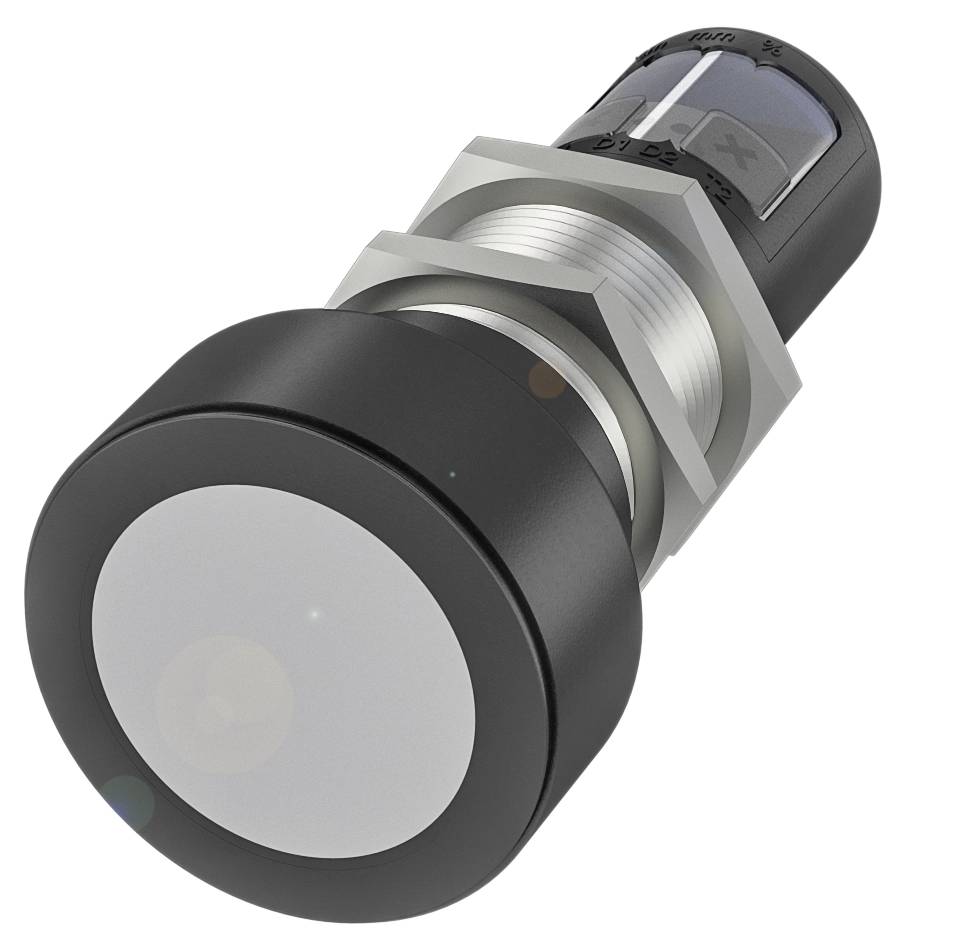

BALLUFF ultrazvukový senzor PNP BUS003L
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ultrazvukový senzor
Prevádzkové napätie max.
30 V
Výstupy
PNP
Spínacia vzdialenosť (max.)
3400 mm
Vyhotovenie (senzory)
Ultrazvuk
Datasheety: (PDF)
Počet
Celkom (524,39 € / kus)
524,39 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BUS003L Valcové prevedenie so závitom M30 a analógovým alebo digitálnym výstupom
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Prevedenie: Ø 47,5 mm
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Materiál puzdra: poniklovaná mosadz
- PBT, TPU
- Analógový výstup: Analógový, napäťový/analógový, prúdový 0…10 V/4…20 mA
Dodatočné informácie:
Technické parametre
- Hlavné vlastnosti: Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Analógový výstup: Analógový, napäťový/analógový, prúdový 0…10 V/4…20 mA
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Prevedenie: Ø 47,5 mm
- Prevádzkové napätie Ub: 9...30 VDC
- Materiál puzdra: poniklovaná mosadz
- PBT, TPU
- Rozsah: 350...5000 mm
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Spínacia frekvencia: 4 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Opakovateľnosť: ± 0,15 % z rozsahu
- Ďalšie funkcie:
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 9...30 VDC
- Spínacia frekvencia: 4 Hz
- Pripojenie: Konektor M12x1, 5-pinový
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Menovitá spínacia vzdialenosť Sn: 3400 mm
- Výstupný prúd max.: 200 mA
- Displej: Hodnota vzdialenosti - segmentový displej
- Hysterézia H max.: 50 mm
- Použitie: Meranie vzdialenosti
- Rozsah merania: 350...5000 mm
- Vstupná funkcia: synchronizačný signál
- Spotreba prúdu max. 80 mA
- Synchronizácia: interná, max. 10 senzorov
- Ultrazvuková frekvencia: 120 kHz
- Rozlíšenie: ≤ 0,180 mm
- Opakovateľnosť: ± 0,15 % z rozsahu
- Zaťažovací odpor RL max. (analógový I): 500 ohmov pri UB> 20 V | 100 Ohmov pri UB< 20 V
- Zaťažovací odpor RL min. (analógový U): 100 kOhm pri UB> 15 V
- Kategória výrobku
ultrazvukový senzor
- Typ
BUS003L
- Min. prevádzkové napätie
9 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
9 - 30 V
- Výstupy
PNP
- Spínacia vzdialenosť (max.)
3400 mm
- Spínacia frekvencia
4 Hz
- Vyhotovenie (senzory)
Ultrazvuk
- Pripojenie
zástrčka M12, 5-pólová
- Vlastnosti materiálu
poniklované
- Materiál puzdra
mosaz
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
113.2 mm
- (Ø)
47.5 m
- Rozmer.
(Ø x d) 47.5 m x 113.2 mm
- Prúdová zaťažiteľnosť na každý slot
200 mA
- Menovité napätie
30 V
- Prevádzkové napätie
24
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416301 BALLUFF ultrazvukový senzor PNP BUS003L
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416301 BALLUFF ultrazvukový senzor PNP BUS003L
Popis
Detekcia polohy alebo rozpoznávanie objektov v pevných, práškových a kvapalných médiách – kontrolujú prítomnosť a počítajú objekty bezkontaktne. Sú univerzálne použiteľné a fungujú bez ohľadu na farbu a textúru povrchu. Hmla, prach ani špina pre nich nie sú problémom. Ich vysoké rozlíšenie a malé slepé zóny zabezpečujú extrémnu presnosť. Ultrazvukové senzory sa líšia výstupným signálom. Konštrukcia = Ø 47,5 mm, Analógový výstup = Analógový, napäťový/analógový, prúd 0,10 V/4,20 mA lineárny stúpajúci/klesajúci, Spínací výstup = PNP normálne otvorený/zatvorený (NO/NC), Pripojenie = Konektor, konektor M12x1, 5-pinový, Materiál puzdra = Mosadz PBT, TPU, Materiál snímacej plochy = PU pena/epoxidová živica/sklo, Dosah = 350...5000 mm, Spínacia frekvencia = 4 Hz, Schválenie/zhoda = cULus LISTEDCEEACWEEE, Teplota okolia = -25...70 °C, Trieda ochrany = IP67, Opakovateľná presnosť = ± 0,15 % FS, Prevádzkové napätie Ub = 9...30 VDC
