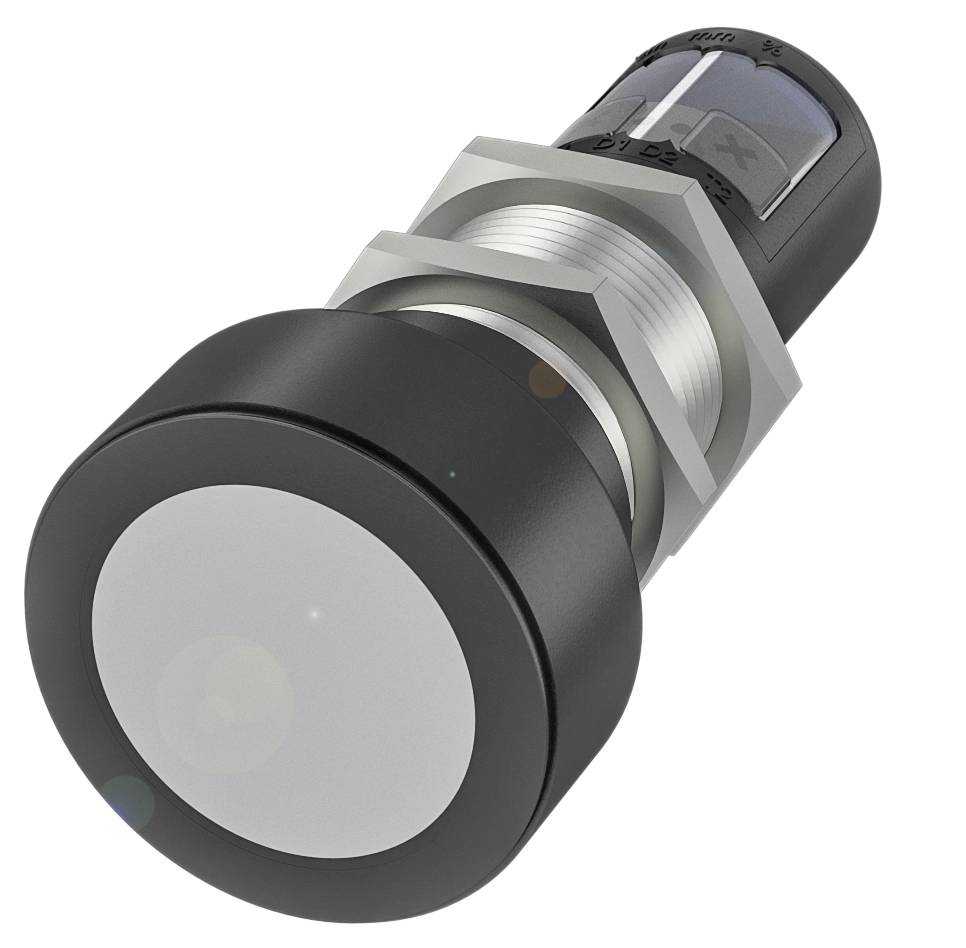

BALLUFF ultrazvukový senzor PNP BUS003P Piece
EAN:
Označenie výrobcu:
Objednávacie číslo:
Druh obalu
Piece
Kategória výrobku
ultrazvukový senzor
Prevádzkové napätie max.
30 V
Výstupy
PNP
Spínacia vzdialenosť (max.)
3400 mm
Datasheety: (PDF)
Počet
Celkom (313,01 € / kus)
313,01 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BUS003P Valcové prevedenie so závitom M30 a analógovým alebo digitálnym výstupom
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Prevedenie: Ø 47,5 mm
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Materiál puzdra: poniklovaná mosadz
- PBT, TPU
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
Dodatočné informácie:
Technické parametre
- Hlavné vlastnosti: Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Prevedenie: Ø 47,5 mm
- Prevádzkové napätie Ub: 9...30 VDC
- Materiál puzdra: poniklovaná mosadz
- PBT, TPU
- Rozsah: 350...5000 mm
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Spínacia frekvencia: 4 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Opakovateľnosť: ± 0,15 % z rozsahu
- Ďalšie funkcie:
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 9...30 VDC
- Spínacia frekvencia: 4 Hz
- Pripojenie: Konektor M12x1, 5-pinový
- Ochrana proti skratu: áno
- Ochrana proti prepólovaniu: áno
- Menovitá spínacia vzdialenosť Sn: 3400 mm
- Výstupný prúd max.: 200 mA
- Možnosti nastavenia: Multiplexná rýchlosť | Synchronizácia zapnutá/vypnutá | Synchrónna/multiplexná prevádzka | Segmentový displej jasný/tmavý/vypnutý | Intenzita filtra (10 úrovní) | Oneskorenie odozvy 0...20 s | Rozsah potlačenia popredia | Adresa multiplexného snímača | Nastavenie snímača (kalibrácia) | Teplotná kompenzácia zapnutá/vypnutá | Filter nameranej hodnoty | Hysterézia | Detekčný rozsah (3 úrovne) | Režim učenia displeja/tlačidiel | Výrobné nastavenie (reset) | Zamknutie tlačidiel zapnuté/vypnuté | Prevádzkový režim | Spínacia vzdialenosť, 2 hodnoty | Normálne otvorený/zatvorený
- Séria: M30M1
- Displej: Hodnota vzdialenosti - Segmentový displej | Výstupná funkcia - Žltá LED dióda | Zelená LED dióda: Prevádzkové napätie | Nastavenia senzora - Segmentový displej | Displej
- Nastavovač: Tlačidlo (2x)
- Hysterézia H max.: 50 mm
- Použitie: Rozpoznávanie objektov
- Rozsah merania: 350...5000 mm
- Prevádzkový režim: Retroreflexný snímač|Retroreflexný snímač (spínací bod)|Retroreflexný snímač (okno)
- Vstupná funkcia: synchronizačný signál
- Spotreba prúdu max. 80 mA
- Synchronizácia: interná, max. 10 senzorov
- Ultrazvuková frekvencia: 120 kHz
- Rozlíšenie: ≤ 0,180 mm
- Opakovateľnosť: ± 0,15 % z rozsahu
- Druh obalu
Piece
- Kategória výrobku
ultrazvukový senzor
- Typ
BUS003P
- Min. prevádzkové napätie
9 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
9 - 30 V
- Výstupy
PNP
- Spínacia vzdialenosť (max.)
3400 mm
- Spínacia frekvencia
4 Hz
- Vyhotovenie (senzory)
Ultrazvuk
- Pripojenie
zástrčka M12, 5-pólová
- Vlastnosti materiálu
poniklované
- Materiál puzdra
mosaz
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
113.2 mm
- (Ø)
47.5 m
- Rozmer.
(Ø x d) 47.5 m x 113.2 mm
- Prúdová zaťažiteľnosť na každý slot
200 mA
- Menovité napätie
30 V
- Prevádzkové napätie
24
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416367 BALLUFF ultrazvukový senzor PNP BUS003P Piece
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416367 BALLUFF ultrazvukový senzor PNP BUS003P Piece
Popis
Merajú hladiny naplnenia, výšky alebo priehyby bezkontaktne. Sú univerzálne použiteľné a fungujú bez ohľadu na farbu a textúru povrchu. Vysoké rozlíšenie, dlhé dosahy a malé slepé zóny zabezpečujú extrémnu presnosť. Ultrazvukové senzory sa líšia napäťovým alebo prúdovým výstupom a variantmi s dodatočným spínacím výstupom. Konštrukcia = Ø 47,5 mm, Spínací výstup = PNP normálne otvorený/zatvorený (NO/NC), Pripojenie = Konektor, konektor M12x1, 5-pinový, Materiál puzdra = Mosadz PBT, TPU, Materiál snímacej plochy = PU pena/epoxidová živica/sklo, Dosah = 350...5000 mm, Spínacia frekvencia = 4 Hz, Schválenie/zhoda = cULus LISTEDCEEACWEEE, Teplota okolia = -25...70 °C, Trieda ochrany = IP67, Opakovateľná presnosť = ± 0,15 % FS, Prevádzkové napätie Ub = 9...30 VDC
