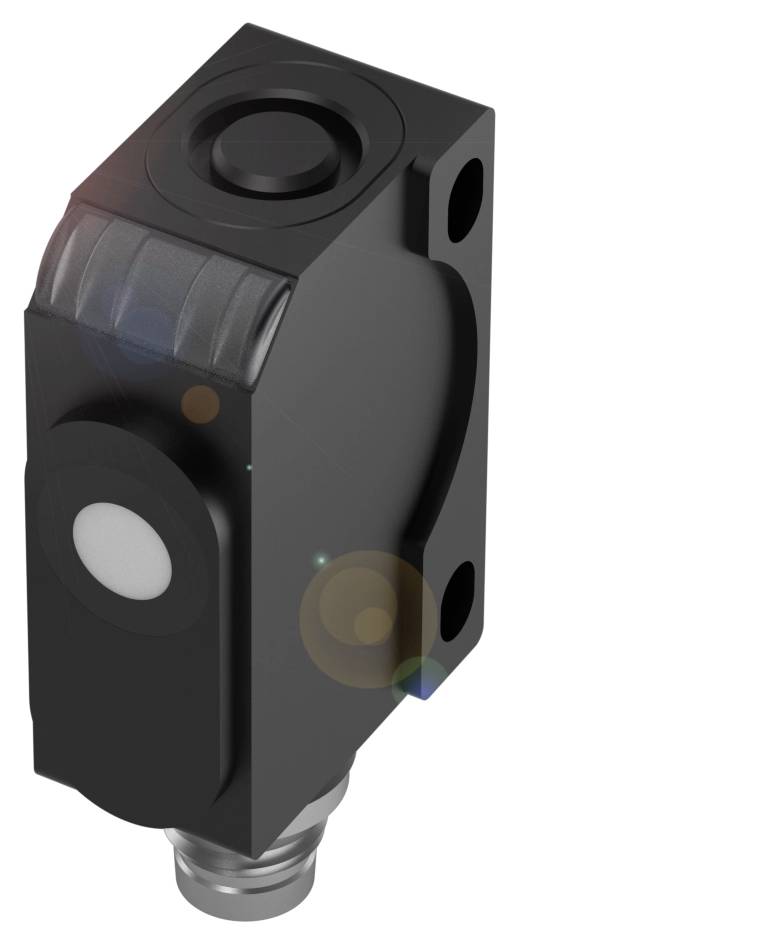

BALLUFF ultrazvukový senzor PNP BUS004C
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ultrazvukový senzor
Prevádzkové napätie max.
30 V
Výstupy
PNP
Spínacia vzdialenosť (max.)
150 mm
Vyhotovenie (senzory)
Ultrazvuk
Datasheety: (PDF)
Počet
Celkom (316,26 € / kus)
316,26 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BUS004C Kubická verzia a analógový alebo digitálny výstup
- Pripojenie: Konektor, konektor M8x1, 4-pinový
- Dizajn: kváder
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Materiál puzdra: ABS
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
Dodatočné informácie:
Technické parametre
- Hlavné vlastnosti: Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Pripojenie: Konektor, konektor M8x1, 4-pinový
- Dizajn: kváder
- Prevádzkové napätie Ub: 20...30 VDC
- Materiál puzdra: ABS
- Rozsah: 20...250 mm
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Spínacia frekvencia: 25 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Opakovateľnosť: ± 0,15 % z rozsahu
- Ďalšie funkcie:
- Rozmery: 12 x 42,5 x 21,6 mm
- Upevnenie: skrutka M3
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 20...30 VDC
- Spínacia frekvencia: 25 Hz
- Pripojenie: Konektor M8x1, 4-pinový
- Ochrana proti skratu: áno
- Menovitá spínacia vzdialenosť Sn: 150 mm
- MTTF (40 °C): 516 a
- Aktívna plocha, materiál: PU pena/epoxidová živica/sklo
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Materiál puzdra: ABS
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Výstupný prúd max.: 200 mA
- Možnosti nastavenia: Výrobné nastavenie (Reset)|Zámok tlačidiel zapnutý/vypnutý|NO/NC|Spínacia vzdialenosť, 2 hodnoty|Prevádzkový režim
- Séria: R06K1
- Displej: Výstupná funkcia - žltá LED dióda | Prevádzkový režim - zelená LED dióda, bliká | zelená LED dióda: Prevádzkové napätie | Spínacia funkcia - zelená LED dióda, bliká
- Nastavovač: Tlačidlo
- Skladovacia teplota: -40...85 °C
- Hysterézia H max.: 2 mm
- Použitie: Rozpoznávanie objektov
- Rozsah merania: 20...250 mm
- Prevádzkový režim: Difúzny senzor (okno) | Difúzny senzor (spínací bod) | Reflexná bariéra
- Vstupná funkcia: synchronizačný signál
- Spotreba prúdu max. 25 mA
- Synchronizácia: externá, ľubovoľný počet senzorov
- Rozlíšenie: ≤ 0,056 mm
- Opakovateľnosť: ± 0,15 % z rozsahu
- Rozsah detekcie/merania s ochranou proti prepólovaniu: áno
- Ultrazvuková frekvencia Elektrické pripojenie: 380 kHz
- Kategória výrobku
ultrazvukový senzor
- Typ
BUS004C
- Min. prevádzkové napätie
20 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
20 - 30 V
- Výstupy
PNP
- Spínacia vzdialenosť (max.)
150 mm
- Spínacia frekvencia
25 Hz
- Vyhotovenie (senzory)
Ultrazvuk
- Pripojenie
zástrčka
- Materiál puzdra
ABS
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
21.6 mm
- Šírka
12.0 mm
- V
42.5 mm
- Rozmer.
(d x š x v) 21.6 x 12.0 x 42.5 mm
- Prúdová zaťažiteľnosť na každý slot
200 mA
- Materiál
ABS
- Menovité napätie
30 V
- Prevádzkové napätie
24
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416413 BALLUFF ultrazvukový senzor PNP BUS004C
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416413 BALLUFF ultrazvukový senzor PNP BUS004C
Popis
Merajú hladiny naplnenia, výšky alebo priehyby bezkontaktne. Sú univerzálne použiteľné a fungujú bez ohľadu na farbu a textúru povrchu. Vysoké rozlíšenie, dlhé dosahy a malé slepé zóny zabezpečujú extrémnu presnosť. Ultrazvukové senzory sa líšia napäťovým alebo prúdovým výstupom a variantmi s dodatočným spínacím výstupom. Dizajn = kváder, spínací výstup = PNP normálne otvorený/zatvorený (NO/NC), pripojenie = konektor, konektor M8x1, 4-pinový, materiál puzdra = ABS, materiál aktívnej plochy = PU pena/epoxidová živica/sklo, rozsah = 20...250 mm, spínacia frekvencia = 25 Hz, schválenie/zhoda = CEEACWEEE, teplota okolia = -25...70 °C, trieda ochrany = IP67, opakovateľná presnosť = ± 0,15 % FS, prevádzkové napätie Ub = 20...30 VDC
