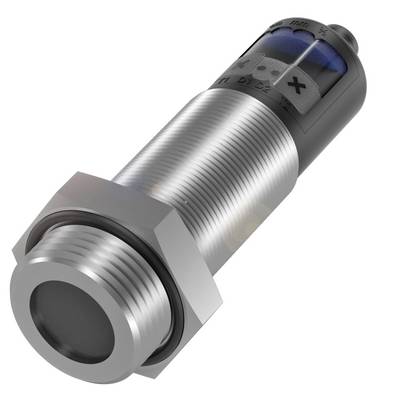

Ilustračný obrázok

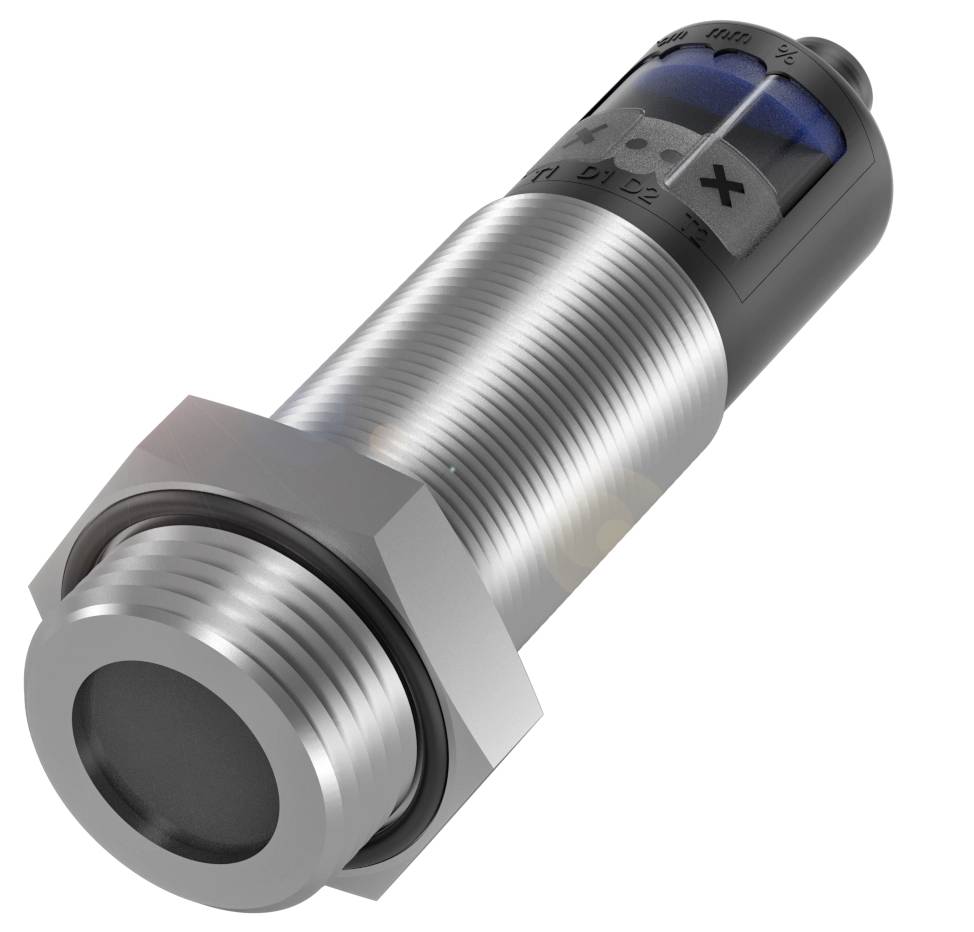

Ilustračný obrázok
BALLUFF ultrazvukový senzor PNP BUS005U
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ultrazvukový senzor
Prevádzkové napätie max.
30 V
Výstupy
PNP
Spínacia vzdialenosť (max.)
1300 mm
Vyhotovenie (senzory)
Ultrazvuk
Datasheety: (PDF)
Počet
Celkom (535,77 € / kus)
535,77 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BUS005U Valcové prevedenie so závitom M30 pre vysokotlakové aplikácie
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Prevedenie: Ø 47 mm
- Spínací výstup: 2x PNP normálne otvorený/zatvorený (NO/NC)
- Materiál puzdra: nehrdzavejúca oceľ (1.4571)
- PBT, TPU
- Procesné pripojenie: G 1"
Dodatočné informácie:
Technické parametre
- Hlavné vlastnosti: Aktívny povrch, materiál: PTFE
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Prevedenie: Ø 47 mm
- Prevádzkové napätie Ub: 9...30 VDC
- Maximálna tlaková odolnosť: 6 barov
- Materiál puzdra: nehrdzavejúca oceľ (1.4571)
- PBT, TPU
- Procesné pripojenie: G 1"
- Rozsah: 200...5000 mm
- Spínací výstup: 2x PNP normálne otvorený/zatvorený (NO/NC)
- Spínacia frekvencia: 5 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Opakovateľnosť: ± 0,15 % z rozsahu
- Ďalšie funkcie:
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 9...30 VDC
- Spínacia frekvencia: 5 Hz
- Pripojenie: Konektor M12x1, 5-pinový
- Ochrana proti skratu: áno
- Menovitá spínacia vzdialenosť Sn: 1300 mm
- Výstupný prúd max.: 200 mA
- Možnosti nastavenia: Zobrazenie/tlačidlo režimu učenia | Citlivosť pri pretlaku | Prevádzkový režim | Spínacia vzdialenosť, 2 hodnoty | Normálne otvorený/zatvorený | Blokovanie tlačidiel zapnuté/vypnuté | Výrobné nastavenie (reset) | Hysterézia | Filter nameranej hodnoty | Analógový výstup U/I/Auto/manuálny | Synchronizácia zapnutá/vypnutá | Teplotná kompenzácia zapnutá/vypnutá | Nastavenie snímača (kalibrácia) | Rozsah potlačenia popredia | Oneskorenie odozvy 0...20 s | Intenzita filtra (10 úrovní) | Segmentový displej jasný/tmavý/vypnutý
- Séria: M30E2
- Displej: Hodnota vzdialenosti - Segmentový displej | Výstupná funkcia - Žltá LED dióda | Zelená LED dióda: Prevádzkové napätie | Nastavenia senzora - Segmentový displej | Displej
- Nastavovač: Tlačidlo (2x)
- Hysterézia H max.: 20 mm
- Použitie: Rozpoznávanie objektov
- Rozsah merania: 200...5000 mm
- Prevádzkový režim: Difúzny senzor (spínací bod) | Difúzny senzor (okno) | Reflexná bariéra
- Vstupná funkcia: synchronizačný signál
- Spotreba prúdu max. 80 mA
- Synchronizácia: interná, max. 10 senzorov
- Ultrazvuková frekvencia: 180 kHz
- Rozlíšenie: ≤ 0,180 mm
- Opakovateľnosť: ± 0,15 % z rozsahu
- Rozsah detekcie/merania s ochranou proti prepólovaniu: áno
- Kategória výrobku
ultrazvukový senzor
- Typ
BUS005U
- Min. prevádzkové napätie
9 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
9 - 30 V
- Výstupy
PNP
- Spínacia vzdialenosť (max.)
1300 mm
- Spínacia frekvencia
5 Hz
- Vyhotovenie (senzory)
Ultrazvuk
- Vlastnosti
Odolný voči kyselinám
- Pripojenie
zástrčka M12, 5-pólová
- Materiál puzdra
nerezová ocel
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
114.5 mm
- (Ø)
47 m
- Rozmer.
(Ø x d) 47 m x 114.5 mm
- Prúdová zaťažiteľnosť na každý slot
200 mA
- Menovité napätie
30 V
- Prevádzkové napätie
24
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416390 BALLUFF ultrazvukový senzor PNP BUS005U
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416390 BALLUFF ultrazvukový senzor PNP BUS005U
Popis
Chemicky odolné ultrazvukové senzory merajú hladiny naplnenia bezkontaktne, a to ako pri normálnom tlaku, tak aj pri pretlaku do 6 barov, v nádržiach a kontajneroch. Kombináciou spínacích a analógových výstupov môžete dokonca vykonávať súčasné meranie hladiny a ochranu proti pretečeniu. PTFE membrána a puzdro z nehrdzavejúcej ocele chránia senzor pred agresívnymi kvapalinami vo všetkých aplikáciách. Konštrukcia = Ø 47 mm, Procesné pripojenie = G 1", Spínací výstup = 2x PNP normálne otvorený/zatvorený (NO/NC), Pripojenie = Zásuvný konektor, konektor M12x1, 5-pólový, Materiál puzdra = Nehrdzavejúca oceľ (1.4571) PBT, TPU, Materiál snímacej plochy = PTFE, Dosah = 200...5000 mm, Spínacia frekvencia = 5 Hz, Schválenie/zhoda = CEWEEE, Teplota okolia = -25...70 °C, Trieda ochrany = IP67, Opakovateľnosť = ± 0,15 % FS, Max. tlaková odolnosť = 6 bar, Prevádzkové napätie Ub = 9...30 VDC
