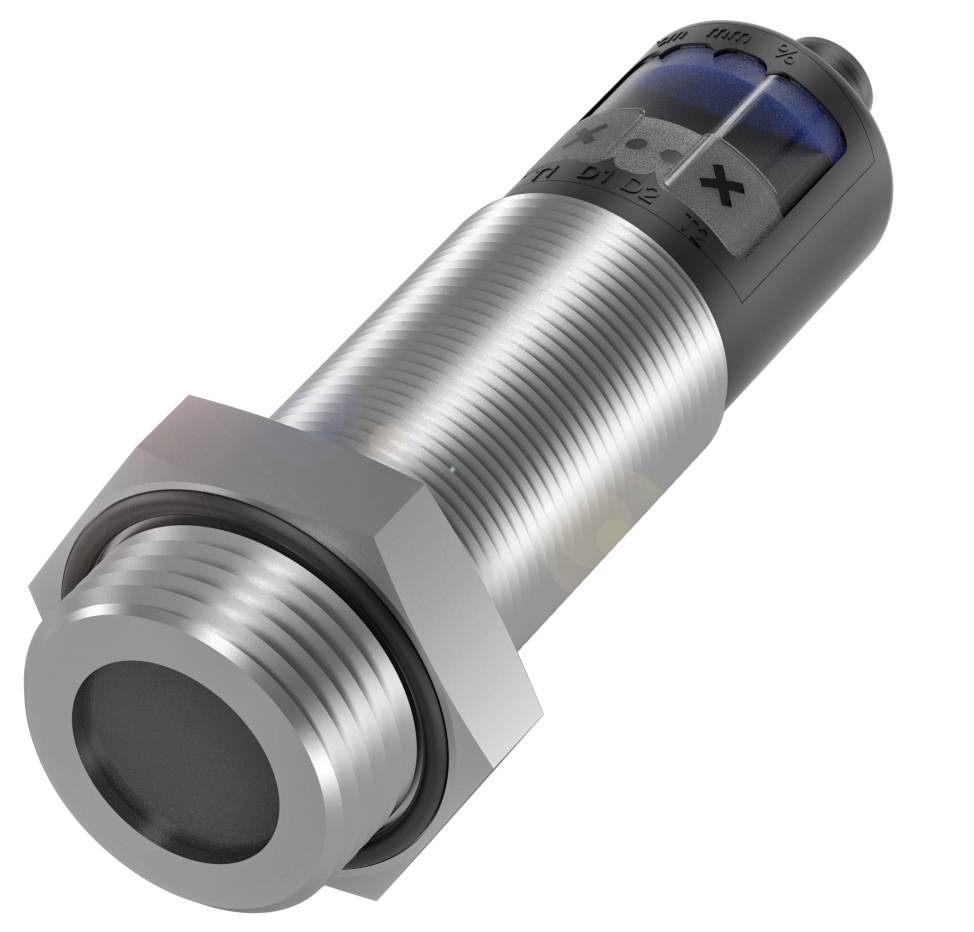

BALLUFF ultrazvukový senzor PNP BUS005Y
EAN:
Označenie výrobcu:
Objednávacie číslo:
Kategória výrobku
ultrazvukový senzor
Prevádzkové napätie max.
30 V
Výstupy
PNP
Spínacia vzdialenosť (max.)
350 mm
Vyhotovenie (senzory)
Ultrazvuk
Datasheety: (PDF)
Počet
Celkom (560,16 € / kus)
560,16 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Balluff BUS005Y Valcové prevedenie so závitom M30 pre vysokotlakové aplikácie
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Prevedenie: Ø 47 mm
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Procesné pripojenie: G 1"
- Analógový výstup: Analógový, napäťový/analógový, prúdový 0…10 V/4…20 mA
Dodatočné informácie:
Technické parametre
- Hlavné vlastnosti: Aktívny povrch, materiál: PTFE
- Analógový výstup: Analógový, napäťový/analógový, prúdový 0…10 V/4…20 mA
- Pripojenie: Konektor, konektor M12x1, 5-pinový
- Prevedenie: Ø 47 mm
- Prevádzkové napätie Ub: 9...30 VDC
- Maximálna tlaková odolnosť: 6 barov
- Materiál puzdra: nehrdzavejúca oceľ (1.4571)
- PBT, TPU
- Procesné pripojenie: G 1"
- Rozsah: 85...1500 mm
- Spínací výstup: PNP normálne otvorený/zatvorený (NO/NC)
- Spínacia frekvencia: 9 Hz
- Ochranný druh IP67
- Teplota okolia: -25...70 °C
- Opakovateľnosť: ± 0,15 % z rozsahu
- Ďalšie funkcie:
- Menovité prevádzkové napätie Ue DC: 24 V
- Prevádzkové napätie Ub: 9...30 VDC
- Spínacia frekvencia: 9 Hz
- Pripojenie: Konektor M12x1, 5-pinový
- Ochrana proti skratu: áno
- Menovitá spínacia vzdialenosť Sn: 350 mm
- Výstupný prúd max.: 200 mA
- Displej: Hodnota vzdialenosti - segmentový displej
- Hysterézia H max.: 5 mm
- Použitie: Meranie vzdialenosti
- Rozsah merania: 85...1500 mm
- Vstupná funkcia: synchronizačný signál
- Spotreba prúdu max. 80 mA
- Synchronizácia: interná, max. 10 senzorov
- Ultrazvuková frekvencia: 320 kHz
- Rozlíšenie: ≤ 0,025 mm
- Opakovateľnosť: ± 0,15 % z rozsahu
- Zaťažovací odpor RL max. (analógový I): 500 ohmov pri UB> 20 V | 100 Ohmov pri UB< 20 V
- Zaťažovací odpor RL min. (analógový U): 100 kOhm pri UB> 15 V
- Rozsah detekcie/merania s ochranou proti prepólovaniu: áno
- Kategória výrobku
ultrazvukový senzor
- Typ
BUS005Y
- Min. prevádzkové napätie
9 V
- Prevádzkové napätie max.
30 V
- Prevádzkové napätie
9 - 30 V
- Výstupy
PNP
- Spínacia vzdialenosť (max.)
350 mm
- Spínacia frekvencia
9 Hz
- Vyhotovenie (senzory)
Ultrazvuk
- Vlastnosti
Odolný voči kyselinám
- Pripojenie
zástrčka M12, 5-pólová
- Vlastnosti materiálu
nerezové
- Materiál puzdra
nerezová ocel
- Typ kontaktu
1 PNP
IP67
- Min. teplota
-25 °C
- Max. teplota
70 °C
- Dĺžka
114.5 mm
- (Ø)
47 m
- Rozmer.
(Ø x d) 47 m x 114.5 mm
- Prúdová zaťažiteľnosť na každý slot
200 mA
- Menovité napätie
30 V
- Prevádzkové napätie
24
- UKCA
áno
Na stiahnutie
Datasheet
Datasheet 3416359 BALLUFF ultrazvukový senzor PNP BUS005Y
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 3416359 BALLUFF ultrazvukový senzor PNP BUS005Y
Popis
Chemicky odolné ultrazvukové senzory merajú hladiny naplnenia bezkontaktne, a to ako pri normálnom tlaku, tak aj pri pretlaku do 6 barov, v nádržiach a kontajneroch. Kombináciou spínacích a analógových výstupov môžete dokonca vykonávať súčasné meranie hladiny a ochranu proti pretečeniu. PTFE membrána a puzdro z nehrdzavejúcej ocele chránia senzor pred agresívnymi kvapalinami vo všetkých aplikáciách. Konštrukcia = Ø 47 mm, Procesné pripojenie = G 1", Analógový výstup = Analógový, napäťový/analógový, prúd 0,10 V/4,20 mA lineárny stúpajúci/klesajúci, Spínací výstup = PNP normálne otvorený/zatvorený (NO/NC), Pripojenie = Konektor, konektor M12x1, 5-pinový, Materiál puzdra = Nehrdzavejúca oceľ (1.4571) PBT, TPU, Materiál snímacej plochy = PTFE, Dosah = 85...1500 mm, Spínacia frekvencia = 9 Hz, Schválenie/zhoda = CEWEEE, Teplota okolia = -25...70 °C, Trieda ochrany = IP67, Opakovateľnosť = ± 0,15 % FS, Max. tlaková odolnosť = 6 bar, Prevádzkové napätie Ub = 9...30 VDC
