Bals Elektrotechnik 11480 11480 CEE zástrčka na stenu, 16.0 A, 7-pólová, 230 V, 1 ks

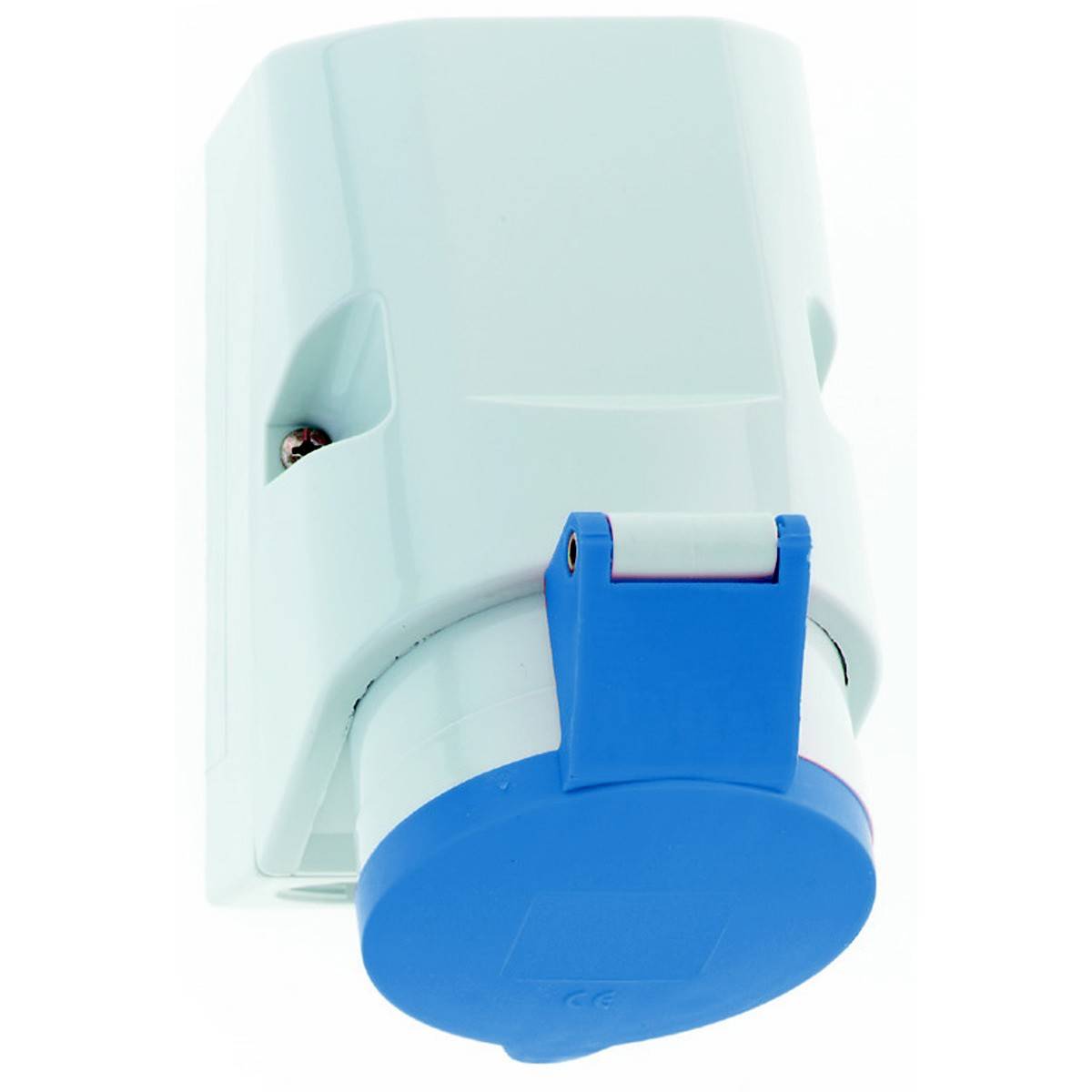

Elektrická zásuvka v svetlomodrej a bielej farbe, vhodná pre priemyselné použitie, s bezpečnostným krytom.

Elektrická priemyselná zásuvka, biele puzdro, modrý kryt, vhodná pre priemyselné aplikácie, vhodná na montáž na stenu.

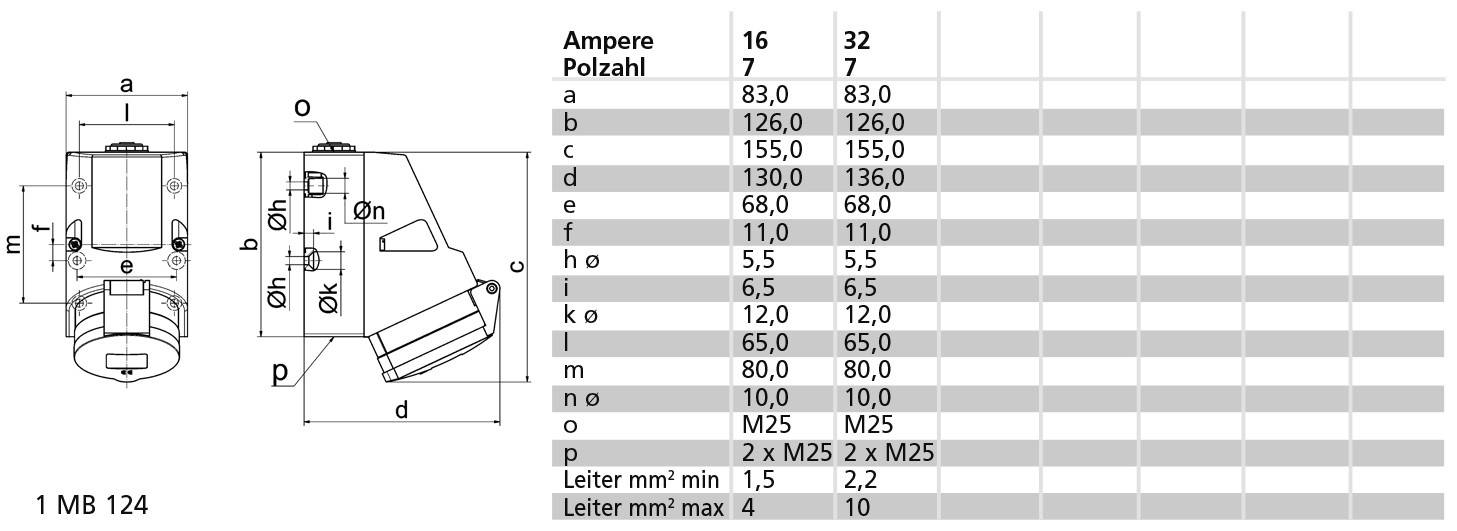

Výkres návrhu konektora s tabuľkou: Rozmery a až q v mm pre 16 a 32 ampérov. Vrátane priemeru kábla a veľkosti závitu pre M25.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (231,71 € / kus)

231,71 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Verzia: povrchová montáž
Prúd IEC: 16A
Počet palíc: 7
Napätie podľa EN 60309-2: 230 V (50+60 Hz) modrá
Nastavenie času: 9 h
Identifikačná farba: modrá
Číslo RAL: 5015
Trieda ochrany (IP): IP44
Technológia pripojenia: skrutková svorka
Vstup kábla: skrutkové pripojenie
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Typ zapínania: vnútorné zapínanie
Izolovaná inštalácia: áno
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Menovité napätie: 230 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: skrutkové svorky

Prevedenie: na omietku

: IP44

Farba: modrá

Obsah: 1 ks

Pólov: 7

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 230 V

: Surface mounted

: 5015

: Gland nut

: 7

: ÁNO

: Plastic

: Inner lying mounting

: Nickel-plated

: 16 A

: Screwed terminal

: CuZn

: IP44

: NIE

: 9 h

: Blue

: 230 V (50+60 Hz) blue

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3146396 Bals Elektrotechnik 11480 11480 CEE zástrčka na stenu, 16.0 A, 7-pólová, 230 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3146396 Bals Elektrotechnik 11480 11480 CEE zástrčka na stenu, 16.0 A, 7-pólová, 230 V, 1 ks

Popis

Zásuvka TE
16A 7p (6P+PE) 230V (230V~) 9h IP44
Frekvencia: 50/60Hz
Technický kód farby: modrá RAL 5015
Veľkosť puzdra: 126x83 mm (VxŠ)
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 4,0 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: 1xM25 hore, 2xM25 dole
Farba prístroja: Sklopné veko modrá RAL 5015, spodná časť krytu sivá RAL 7035, horná časť krytu sivá RAL 7035, golier sivý RAL 7035
Výška zariadenia: 154 mm, šírka zariadenia: 83 mm, hĺbka zariadenia: 130 mm
Ďalšie technické vlastnosti: Vstup kábla je hore raz otvorený a dole dvakrát zatvorený, Spodná časť puzdra je otočná o 180°, V spodnej časti puzdra sú 4 upevňovacie otvory na vylomenie
