Bals Elektrotechnik 11723 11723 CEE zástrčka na stenu, 16.0 A, 4-pólové, 500 V, 1 ks

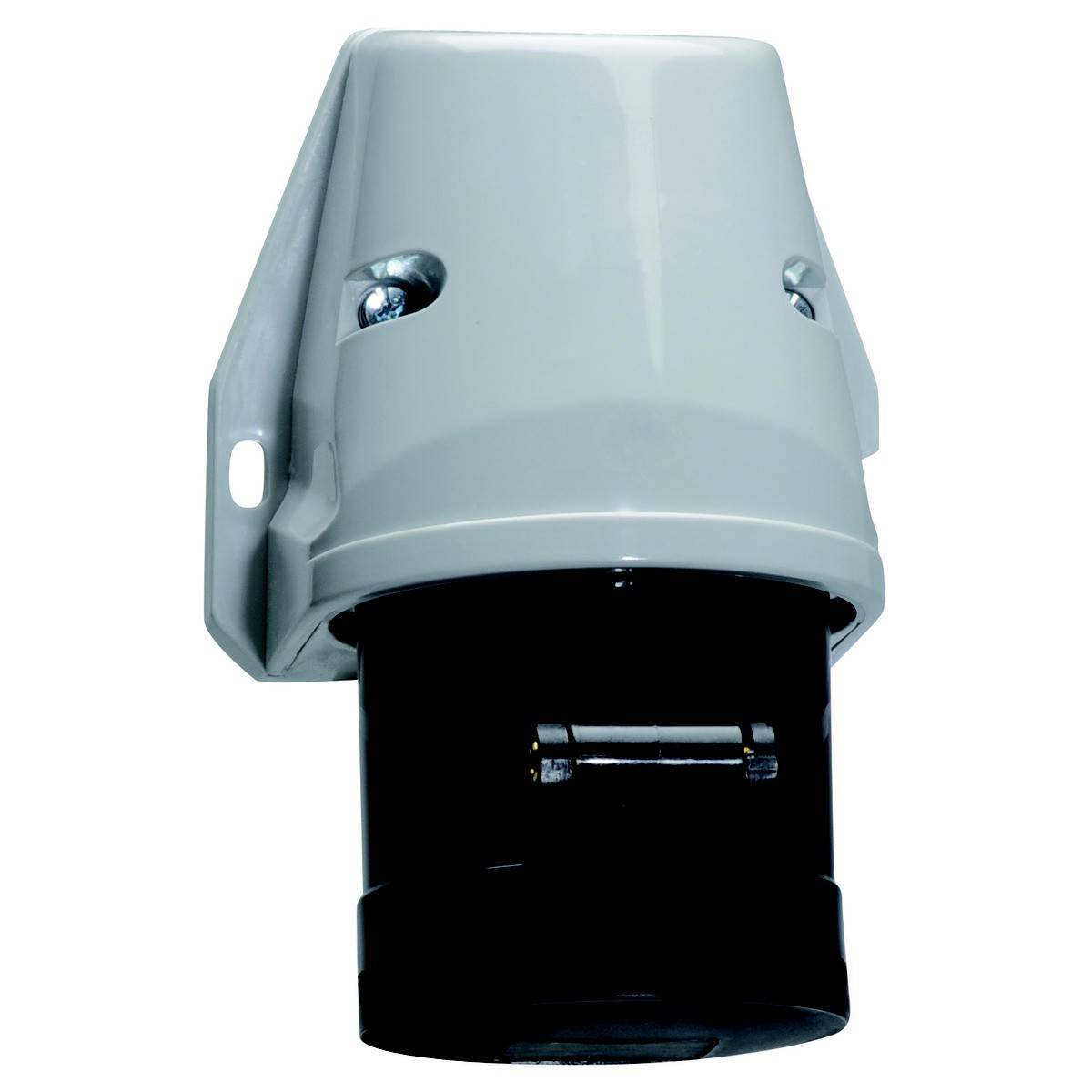

Elektrický konektor v čierno-sivom puzdre, namontovaný z boku. Používa sa na elektrické prepojenia v inštaláciách.

Biely a čierny elektrický adaptér so zástrčkou, ktorý má dva bočné montážne otvory. Ideálny pre priemyselné použitie.

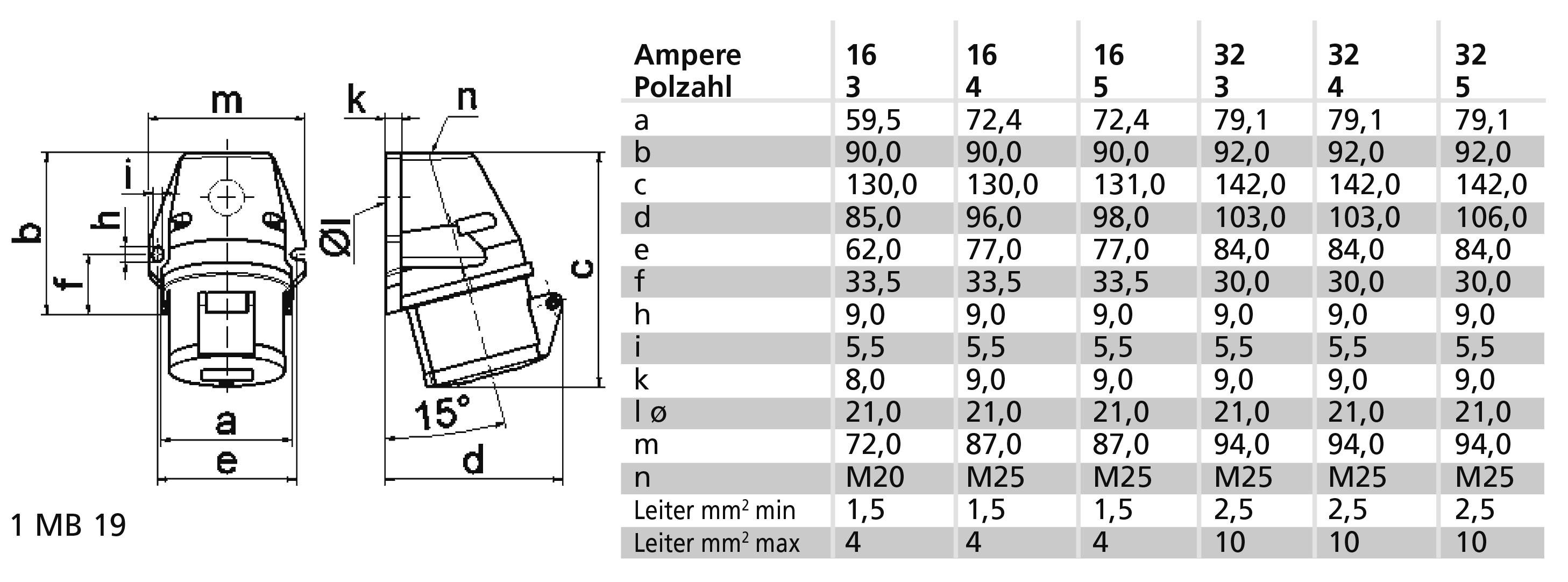

Diagram zobrazuje technický nákres zástrčky s rozmermi od a po n. Tabuľka uvádza amplitúdy (16 až 32) a zodpovedajúce hodnoty rozmerov.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (69,91 € / kus)

69,91 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Verzia: povrchová montáž
Prúd IEC: 16A
Počet palíc: 4
Napätie podľa EN 60309-2: 500 V (50+60 Hz) čierna
Nastavenie času: 7 h
Identifikačná farba: čierna
Číslo RAL: 9005
Trieda ochrany (IP): IP44
Technológia pripojenia: skrutková svorka
Vstup kábla: skrutkové pripojenie
Materiál: plast
Kontaktný materiál: CuZn
Kontakty s povrchovou úpravou: neošetrené
Typ montáže: vonkajšia montáž
Izolovaná inštalácia: áno
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Menovité napätie: 500 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: skrutkové svorky

Prevedenie: na omietku

: IP44

Farba: čierna

Obsah: 1 ks

Pólov: 4

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 500 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3145913 Bals Elektrotechnik 11723 11723 CEE zástrčka na stenu, 16.0 A, 4-pólové, 500 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3145913 Bals Elektrotechnik 11723 11723 CEE zástrčka na stenu, 16.0 A, 4-pólové, 500 V, 1 ks

Popis

zásuvka
16A 4p (3P+PE) 500V (480 - 500V~) 7h IP44
Frekvencia: 50/60Hz
Technický kód farby: čierna RAL 9005
Veľkosť puzdra: 90x87 mm (VxŠ)
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z polyamidu, kontakty sú z lesklej mosadze
Maximálny prierez vodiča: 4,0 mm²
Materiál puzdra: polyamid
Technológia pripojenia: so skrutkovou svorkou
Káblový vstup: 1xM25 v hornej časti
Farba zariadenia: Objímka čierna RAL 9005, sklopný kryt čierny RAL 9005, spodná časť krytu sivá RAL 7035, horná časť krytu sivá RAL 7035
Výška zariadenia: 130 mm, šírka zariadenia: 87 mm, hĺbka zariadenia: 96 mm
Ostatné technické vlastnosti: Káblový vstup je hore otvorený a dole uzavretý
