Bals Elektrotechnik 11944 11944 CEE zástrčka na stenu, 16.0 A, 4-pólové, 400 V, 1 ks

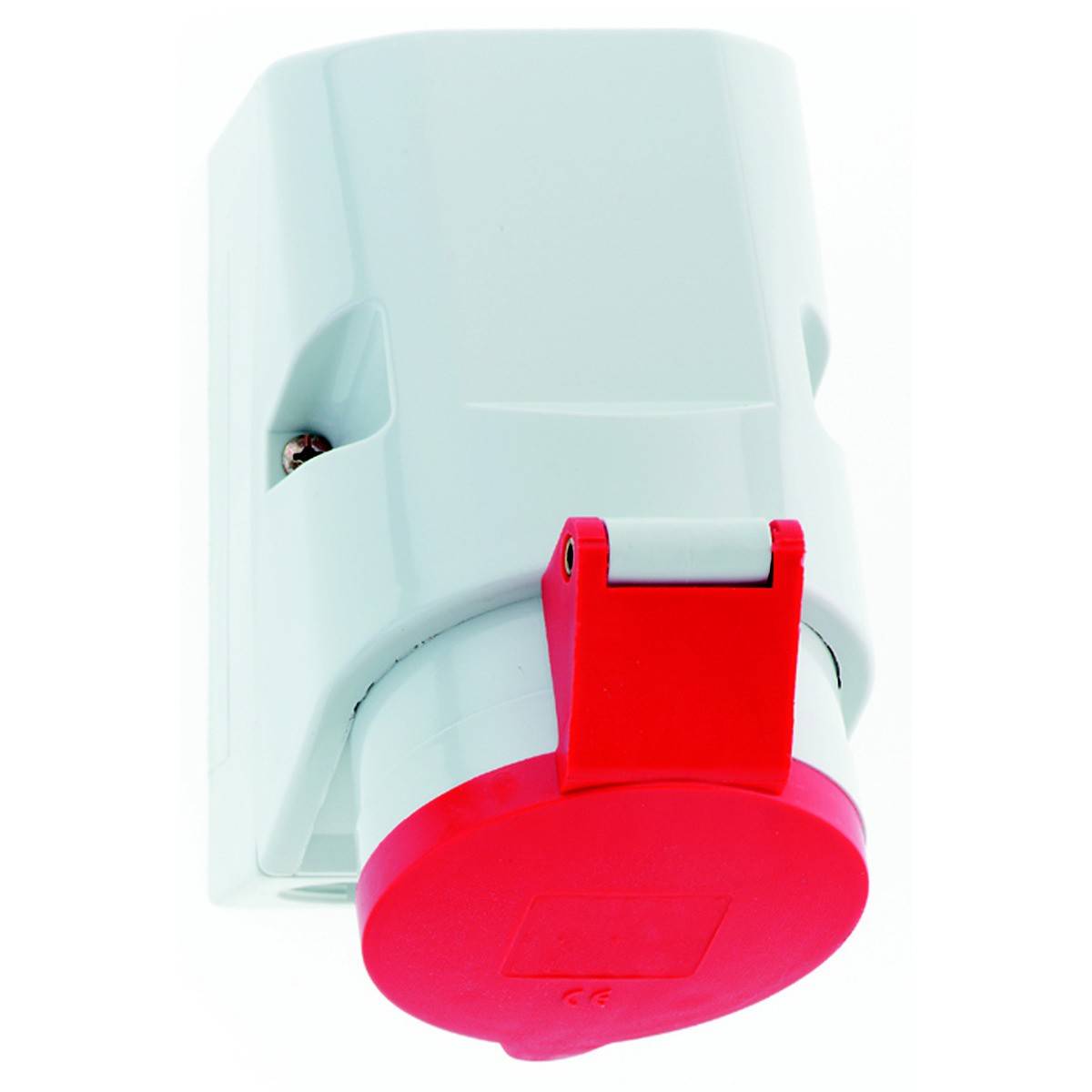

Biely elektrický adaptér s červenou zástrčkou, určený na montáž na stenu.

Na obrázku je biela elektrická zásuvka s červeným krytom, vhodná pre priemyselné použitie.

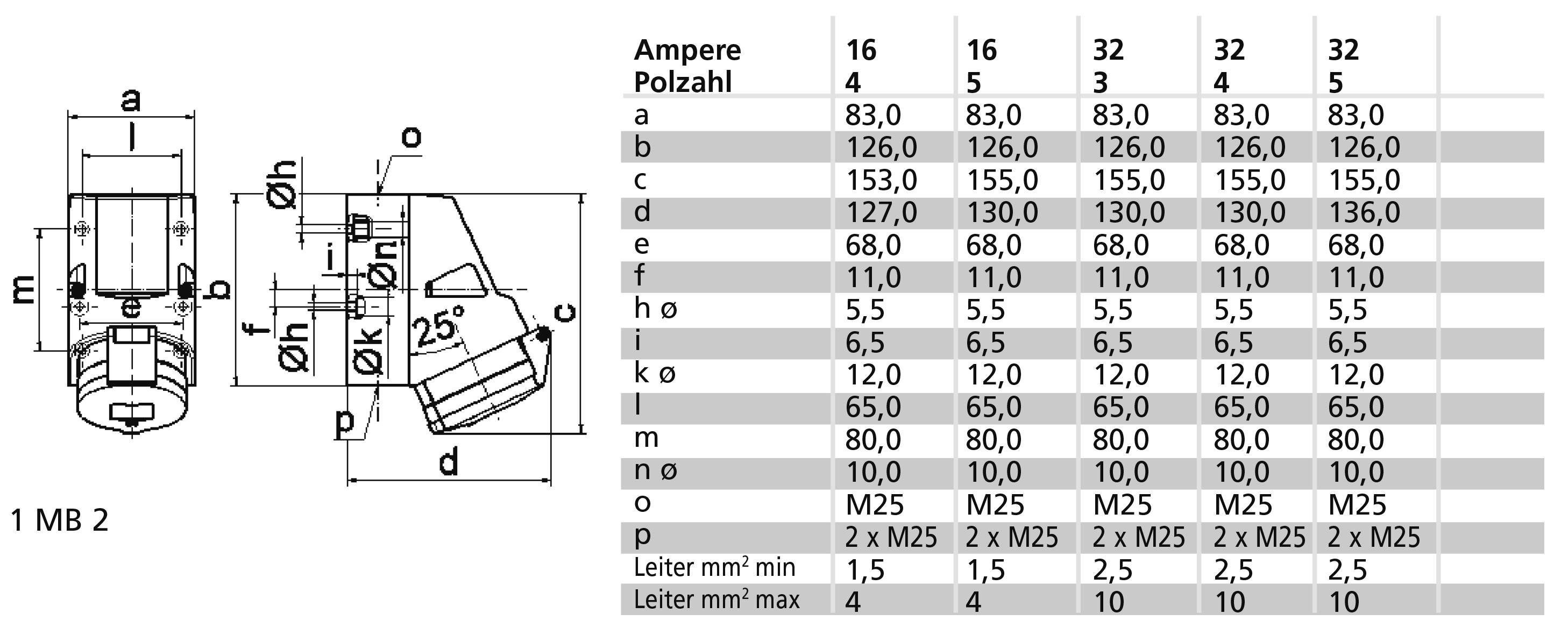

Technický výkres elektrického konektora s rozmermi. Tabuľka zobrazuje ampéry, počet pólov a rozmery a-p pre hodnoty 16-32 ampérov.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (79,67 € / kus)

79,67 €

bez DPH.

Nahlásiť právny incident

Technické parametre

Verzia: povrchová montáž
Prúd IEC: 16A
Počet palíc: 4
Napätie podľa EN 60309-2: 400 V (50+60 Hz) červená
Nastavenie času: 6 h
Identifikačná farba: červená
Číslo RAL: 3000
Trieda ochrany (IP): IP44
Technológia pripojenia: bezskrutková koncovka
Vstup kábla: skrutkové pripojenie
Materiál: plast
Kontaktný materiál: CuZn
Kontakty s povrchovou úpravou: neošetrené
Typ zapínania: vnútorné zapínanie
Izolovaná inštalácia: áno
Vojenská verzia: č

Kategória výrobku: CEE zástrčka na stenu

Menovité napätie: 400 V

Menovitý prúd: 16.0 A

Menovitý prúd - filter: 16 A

Pripojenie typu A: svorka bez skrutkovania

Prevedenie: na omietku

: IP44

Farba: červená

Obsah: 1 ks

Pólov: 4

Pripojenie: svorka

Materiál: Plast

Prevádzkové napätie: 400 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3145937 Bals Elektrotechnik 11944 11944 CEE zástrčka na stenu, 16.0 A, 4-pólové, 400 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3145937 Bals Elektrotechnik 11944 11944 CEE zástrčka na stenu, 16.0 A, 4-pólové, 400 V, 1 ks

Popis

Zásuvka QUICK-CONNECT
16A 4p (3P+PE) 400V (380 - 415V~) 6h IP44
Frekvencia: 50/60Hz
Technický kód farby: červená RAL 3000
Veľkosť puzdra: 126x83 mm (VxŠ)
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z polyamidu, kontakty sú z lesklej mosadze
Maximálny prierez vodiča: 4,0 mm²
Materiál puzdra: polyamid
Technika pripojenia: bezskrutková technológia pružinovej svorky ako klietková svorka s kontaktom Kontex
Káblový vstup: 1xM25 hore, 2xM25 dole
Farba zariadenia: Sklopný kryt červený RAL 3000, spodná časť krytu sivá RAL 7035, horná časť krytu sivá RAL 7035, límec sivý RAL 7035
Výška zariadenia: 153 mm, šírka zariadenia: 83 mm, hĺbka zariadenia: 127 mm
Ďalšie technické vlastnosti: Vstup kábla je hore raz otvorený a dole dvakrát zatvorený, Spodná časť puzdra je otočná o 180°, V spodnej časti puzdra sú 4 upevňovacie otvory na vylomenie
