Bals Elektrotechnik 12689 12689 CEE zástrčka na stenu, 125.0 A, 5-pólová, 50 V, 1 ks

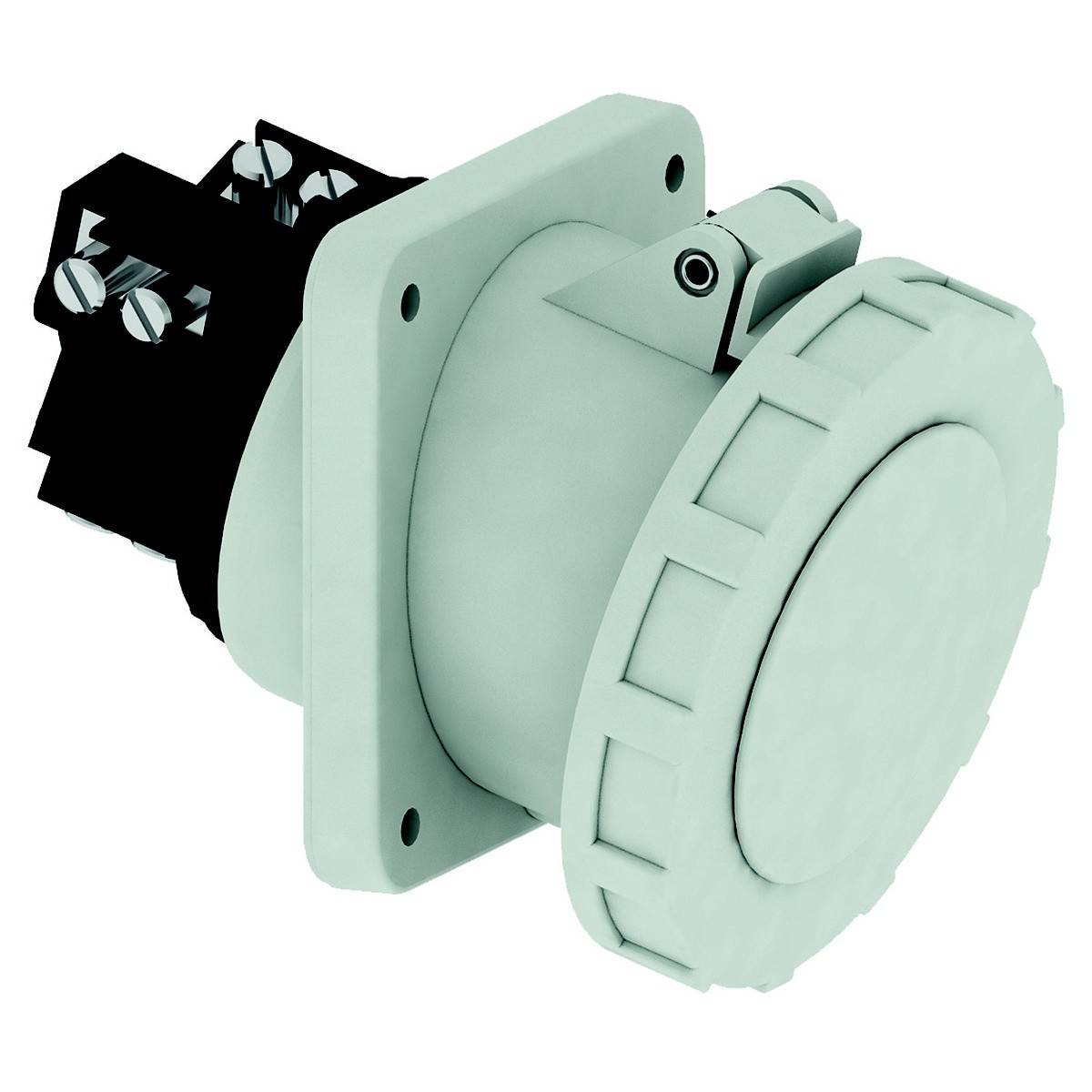

Priemyselná zástrčka v svetlom kryte, vhodná pre ťažké stroje. Vykazuje robustnú konštrukciu a viaceré pripojovacie body.

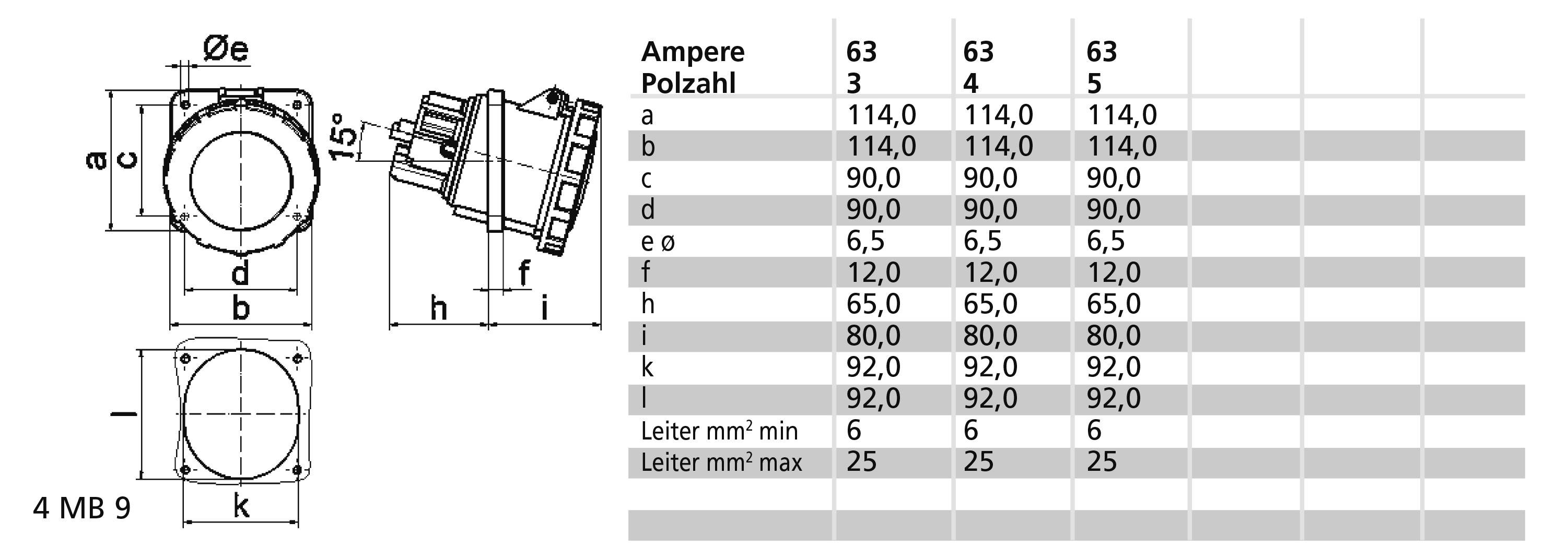

'Technický výkres konektora s rozmermi a tabuľkou; zobrazuje rôzne rozmery a špecifikácie v závislosti od ampérovej hodnoty a počtu pólov.'

Priemyselná zásuvka, okrúhle puzdro, bočne pripojená, vhodná pre vysokovýkonnostné aplikácie.

1/3

Bals Elektrotechnik

Datasheety: (PDF)

Doručenie: St 14. 10.

Počet

Celkom (841,46 € / kus)

841,46 €

bez DPH.

Doprava zadarmo

Nahlásiť právny incident

Technické parametre

Prúd IEC: 125A
Napätie podľa EN 60309-2:> 50V šedá
Počet palíc: 5
Nastavenie času: 1 hodina
Identifikačná farba: šedá
Číslo RAL: 7035
Trieda ochrany (IP): IP67
Technológia pripojenia: skrutková svorka
Smer zapojenia: šikmý
Káblový vstup: iný
Materiál: plast
Kontaktný materiál: CuZn
Povrchová úprava kontaktov: poniklované
Vojenská verzia: č
Vertikálny rozmer príruby: 114 mm
Vertikálna vzdialenosť otvorov: 90 mm
Horizontálny rozmer príruby: 114 mm
Rozteč horizontálnych otvorov: 90 mm

Kategória výrobku: CEE zástrčka na stenu

Menovité napätie: 50 V

Menovitý prúd: 125.0 A

Menovitý prúd - filter: 125 A

Pripojenie typu A: skrutkové svorky

Prevedenie: zahnuté

: IP67

Farba: sivá

Obsah: 1 ks

Pólov: 5

Pripojenie: skrutková svorka

Materiál: Plast

Prevádzkové napätie: 50 V

UKCA: Nie je relevantné

Na stiahnutie

Datasheet

Datasheet 3145142 Bals Elektrotechnik 12689 12689 CEE zástrčka na stenu, 125.0 A, 5-pólová, 50 V, 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 3145142 Bals Elektrotechnik 12689 12689 CEE zástrčka na stenu, 125.0 A, 5-pólová, 50 V, 1 ks

Popis

TE montážna zásuvka šikmá
125A 5p (3P+N+PE)> 50V sivá (> 50V - Všetky menovité napätia a/alebo frekvencie, na ktoré sa nevzťahujú iné opatrenia. Toto nastavenie času je možné použiť aj v špeciálnych aplikáciách, kde sa vyžaduje rozlíšenie od štandardizovaných polôh.) 1h IP67
Technický kód farby: šedá RAL 7035
Nosič kontaktov/kontakty: Nosič kontaktov je vyrobený z vysoko tepelne odolného materiálu, kontakty sú poniklovaná mosadz
Maximálny prierez vodiča: 70,0 mm² (možno obmedzený použitým káblovým vstupom)
Materiál puzdra: polyamid
Technika pripojenia: Skrutkové svorky ako krabicové svorky s kontaktom Kontex
Káblový vstup: iný
Farba prístroja: Výklopný kryt sivý RAL 7035, bajonetový krúžok sivý RAL 7035, puzdro sivý RAL 7035
Výška zariadenia: 135 mm, šírka zariadenia: 125 mm, hĺbka zariadenia: 172 mm
Vertikálny rozmer príruby: 114 mm, horizontálny rozmer príruby: 114 mm
Zvislá rozteč vrtov: 90 mm, vodorovná rozteč vrtov: 90 mm

Tento text bol preložený strojovo.
