Base strip CCA 2,5/ 3-G-5,08 P26THR 1954922 Phoenix Contact

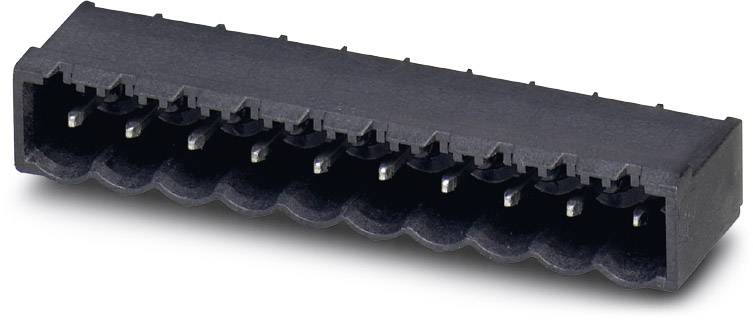

Čierny, 10-pinový konektor s jedným radom kovových kolíkov. Používaný prevažne na elektrické prepojenie.

Ilustračný obrázok

Kategória výrobku

konektor do DPS

Prevedenie

zástrčka, vstaviteľná horizontálna

Počet riadkov

Rad

CCA

Raster (rozteč)

5.08 mm

Datasheety: (PDF)

Doručenie: St 29. 7.

59 Set(y)

Počet (Veľkosť balenia 50 ks)

Set(y)

Celkom (0,84 € / kus)

41,99 €

s DPH

Nahlásiť právny incident

Hlavné benefity

Base strip CCA 2,5/ 3-G-5,08 P26THR

Obsah: 50 ks
Počet riadkov: 1
Počet pólov: 3

Technické parametre

Kategória výrobku: konektor do DPS

Prevedenie: zástrčka, vstaviteľná horizontálna

Počet riadkov: 1

Typ zapojenia konektora: wire to board

Rad: CCA

Vlastnosti: so skrutkovým uzáverom
pre THR spájkované pripojenie

Raster (rozteč): 5.08 mm

Počet kontaktov v rade: 3

Počet pólov: 3

Šírka: 18.04 mm

Menovitý prúd: 12 A

Menovitý prúd - filter: 12 A

Obsah: 50 ks

Rozmer.: (d x š x v) 11.20 x 18.04 x 12.00 mm

Pripojenie: tlačené

Smer činnosti: kolmo k DPS

Číslo výrobcu: 1954922

Farba: čierna

Priemyslové balenie: áno

Materiál kontaktu: pocínované

Menovité napätie: 320 V

V: 12.00 mm

Dĺžka: 11.20 mm

Smer zástrčky: vodorovne k DPS

Typ: CCA 2,5/ 3-G-5,08 P26THR

Na stiahnutie

Datasheet

Datasheet 566556 Base strip CCA 2,5/ 3-G-5,08 P26THR 1954922 Phoenix Contact

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 566556 Base strip CCA 2,5/ 3-G-5,08 P26THR 1954922 Phoenix Contact

Popis

Header, Nominal current: 12 A, Rated voltage (III/2): 320 V, Number of positions: 3, Pitch: 5.08 mm, Color: Black, Contact surface: Tin, Assembly: SMD/THT/THR, User information and design recommendations for through hole reflow technology can be found under ¿Downloads¿
