Bender CTAC35 merací prúdový transformátor Primárny prúd 125 A Ø priechodky vodiče:35 mm 1 ks

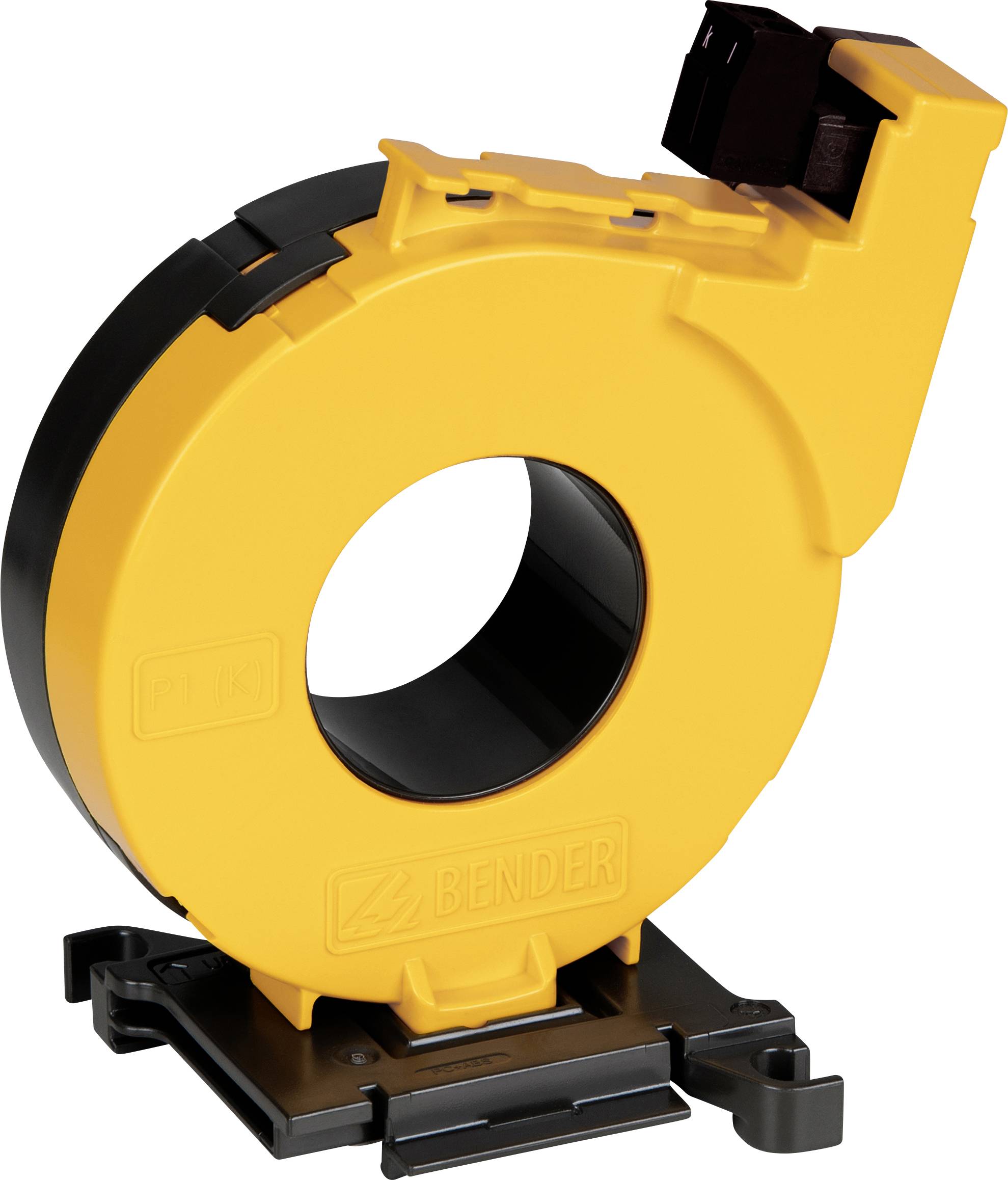

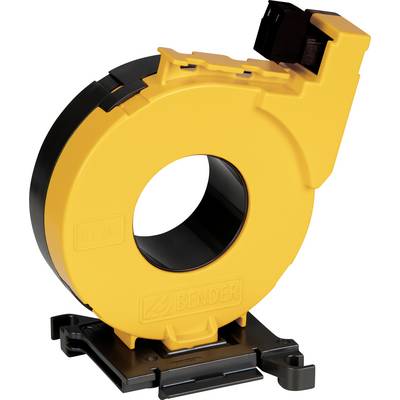

Ilustračný obrázok

Datasheety: (PDF)

Doručenie: Št 10. 9.

5 Ks

Počet

Celkom (121,94 € / kus)

121,94 €

bez DPH.

Doprava zadarmo

Už len 5 Ks skladom!

Nahlásiť právny incident

Hlavné benefity

Transformátor meracieho prúdu CTAC35

Pre systémy sledovania zvyškového prúdu série RCMS460 / 490
Pre monitory zvyškového prúdu rady RCM420
Pre lokalizátory porúch izolácie série EDS440 a EDS460 / 490 v sieťach AC a DC
Merací transformátor prúdu CTAC… / 01
pre lokalizátory porúch izolácie EDS441 a EDS461 / EDS491
Použitie:

Technické parametre

Menovité napätie: 800 V
Kategória prepätia: III
Menovité rázové napätie / stupeň znečistenia: 8 kV / 3
Merací obvod transformátora prúdu CTAC ...
Primárny menovitý rozdielový prúd: 10 A.
Sekundárny menovitý zvyškový prúd: 0,0167 A
Menovitý pomer Kn: 10 / 0,0167 A
Menovité zaťaženie: max. 180 Ω
Menovitý výkon: 0,05 VA
Menovitý tepelný zvyškový prúd Icth: 30 A
Menovitý tepelný krátkodobý prúd Ith: 60 x Icth = 2,4 kA / 1 s
Menovitý špičkový prúd Idyn: 2,5 x Ith = 6,0 kA / 40 ms
Menovitý prúd I
CTAC35 pri IΔn ≥ 30 mA 80 A
CTAC35 pri IΔn ≥ 300 mA 125 A
Typ konektora MSTB 2.5 / 2-ST-5.08
Výrobca Phoenix Contact
Typ pripojenia skrutkové svorky
Pracovná teplota -25… + 70 ° C
Stupeň krytia, zabudované komponenty (DIN EN 60529) IP40
Svorky triedy ochrany (DIN EN 60529) IP20
Trieda horľavosti UL94 V-0

Kategória výrobku: merací prúdový transformátor

Primárny prúd: 125 A

Ø priechodky vodiče: 35 mm

Typ: CTAC35

Rozmer.: (d x š x v) 61 x 94 x 100 mm

Šírka: 94 mm

V: 100 mm

Dĺžka: 61 mm

Na stiahnutie

Datasheet

Datasheet 2372856 Bender CTAC35 merací prúdový transformátor Primárny prúd 125 A Ø priechodky vodiče:35 mm 1 ks

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2372856 Bender CTAC35 merací prúdový transformátor Primárny prúd 125 A Ø priechodky vodiče:35 mm 1 ks

Popis

Transformátory meracieho prúdu série CTAC sú vysoko citlivé transformátory meracieho prúdu, ktoré prevádzajú striedavé prúdy v spojení s monitorovacími a vyhodnocovacími zariadeniami série RCM alebo RCMS na hodnotiteľný merací signál.

Sú tiež vhodné na použitie v zariadeniach na lokalizáciu porúch izolácie pre systémy IT (EDS). Používajú sa na zaznamenávanie testovacieho prúdu generovaného generátorom testovacieho prúdu PGH alebo ISOMETER® iso685. V spojení s lokalizátormi porúch izolácie série EDS sa skúšobný prúd prevádza na vyhodnotiteľný merací signál.

Pripojenie k príslušným zariadeniam sa vykonáva pomocou dvojvodičového kábla.

Tento text bol preložený strojovo.
