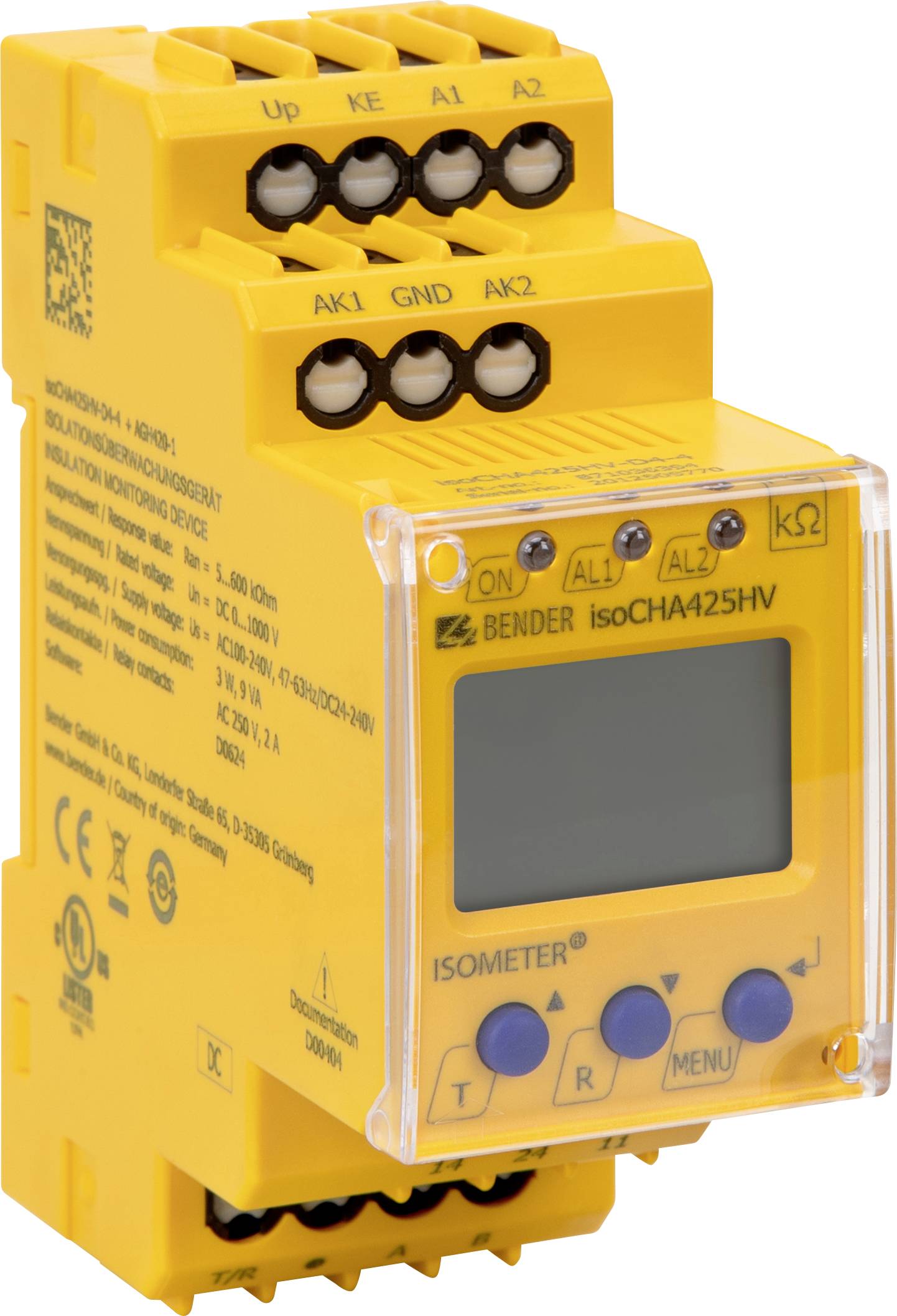

Ilustračný obrázok
Ilustračný obrázok
Bender isoCHA425-D4-4 Heslo
EAN:
Označenie výrobcu:
Objednávacie číslo:
Datasheety: (PDF)
Počet
Celkom (272,36 € / kus)
272,36 €
bez DPH.
Doprava zadarmo
Hlavné benefity
Monitorovanie izolácie isoCHA425-D4-4
- Monitorovanie izolačného odporu DC nabíjacích staníc podľa japonskej nabíjacej normy CHAdeMO
- Detekcia jednopólových porúch izolácie v rozsahu jednosmerného sieťového napätia medzi 50 V a 400 V do 1 s
- Zistenie dvojpólových porúch izolácie do 10 s
- Meranie sieťového napätia (skutočné rms) s detekciou podpätia / prepätia
- Meranie jednosmerného napätia zo siete na zem (L + / PE a L- / PE)
- Automatické prispôsobenie sa únikovej kapacite systému až do 2 μF
- Nastaviteľné je rozbeh, odozva a oneskorenie
- Dva samostatne nastaviteľné rozsahy hodnôt odozvy od 5 ... 250 kΩ (alarm 1, alarm 2)
- Alarmy sa vysielajú pomocou LED (AL1, AL2), displeja a alarmových relé (K1, K2)
- Automatický autotest zariadenia s monitorovaním pripojenia
- Je možné zvoliť správanie sa relé v pohotovostnom režime alebo v prevádzkovom prúde
- Zobrazenie nameraných hodnôt prostredníctvom multifunkčného LC displeja
- Je možné aktivovať ukladanie chýb
- RS-485 (galvanicky izolované) s nasledujúcimi protokolmi:
- - Rozhranie BMS (rozhranie meracieho zariadenia Bender) na výmenu údajov s ostatnými komponentmi Bender
- - Modbus RTU
- - IsoData (pre nepretržitý výstup dát)
- Ochrana heslom proti neoprávnenej zmene parametrov
Technické parametre
- Menovité napätie: 400 V
- Kategória prepätia: III
- Merací obvod: (IC1)
- Napájací obvod: (IC2)
- Výstupný obvod: (IC3)
- Riadiaci obvod: (IC4)
- Menovité impulzné napätie:
- IC1 / (IC2-4): 6 kV
- IC2 / (IC3-4): 4 kV
- IC3 / IC4: 4 kV
- Menovité izolačné napätie:
- IC1 / (IC2-4): 400 V
- IC2 / (IC3-4): 250 V
- IC3 / IC4: 250 V
- Stupeň znečistenia: 3
- Bezpečné oddelenie (zosilnená izolácia) medzi:
- IC1 / (IC2-4): kategória prepätia III, 600 V
- IC2 / (IC3-4): kategória prepätia III, 300 V
- IC 3 / IC4: kategória prepätia III, 300 V
- Testy napätia (štukový test) podľa IEC 61010-1:
- IC2 / (IC3-4): AC 2,2 kV
- IC 3 / IC4: AC 2,2 kV
- Napájacie napätie Us: AC 100… 240 V / DC 24… 240 V
- Tolerancia pre nás: -30 ... + 15%
- Frekvenčný rozsah Us: 47… 63 Hz
- Vlastná spotreba: ≤ 3 W, ≤ 9 VA
- Monitorovaný IT systém
- Menovité sieťové napätie Un: 50… 400 V ss
- Tolerancia Un: + 25%
- Merací kruh
- Meracie napätie Um: ± 12 V
- Merací prúd Im pri RF, ZF = 0: ≤ 110 μA
- Vnútorný odpor Ri, Zi: ≥ 115 kΩ
- Prípustná úniková kapacita systému Ce: ≤ 2 μF
- Oneskorenie spustenia t: 0… 10 s (0 s) *
- Tona oneskorenia odpovede: 0 ... 99 s (0 s) *
- Oneskorenie uvoľnenia: 0 ... 99 s (0 s) *
- Displej: LC displej, multifunkčný, neosvetlený
- Rozsah zobrazenia nameranej hodnoty izolačného odporu (RF): 1 kΩ… 2 MΩ
- Neistota prevádzkového merania RF: ± 15%, najmenej ± 2 kΩ
- Rozsah zobrazenia meranej hodnoty menovité systémové napätie (Un): 50… 400 VRMS
- Neistota prevádzkového merania: ± 5%, najmenej ± 5 V
- Zobrazovací rozsah únikovej kapacity systému s nameranou hodnotou pri RF>10 kΩ (iba režim „dc“): 0… 17 μF
- Neistota prevádzkového merania pri RF ≥ 20 kΩ a Ce ≤ 5 μF: ± 5%, najmenej ± 0,1 μF
- Heslo: vypnuté / 0 ... 999 (vypnuté / 0) *
- Chybové správy z pamäte: zapnuté / vypnuté *
- Rozhranie / protokol: RS-485 / BMS, Modbus RTU, isoData
- Prenosová rýchlosť: BMS (9,6 kBit / s), Modbus RTU (nastaviteľná), isoData (115,2 kBits / s)
- Dĺžka kábla: (9,6 kBits / s) ≤ 1200 m
- Kábel: krútený vo dvojiciach, tienenie na jednej strane pri PE min. JY (St) Y 2 x 0,6
- Zakončovací odpor: 120 Ω (0,25 W), interný, prepínateľný
- Spínacie prvky: 2 x 1 spínací kontakt, spoločná svorka 11
- Režim činnosti: pokojový prúd / prevádzkový prúd (pokojový prúd) *
- Elektrická životnosť za menovitých podmienok: 10 000 spínacích cyklov
- Typ pripojenia: pružinová svorka
- Menovitý prúd: ≤ 10 A
- Veľkosti vodičov: AWG 24-14
- Prevádzkový režim: nepretržitá prevádzka
- Montážna poloha: chladiace otvory musia byť vetrané zvisle
- Stupeň ochrany zabudovaných komponentov (DIN EN 60529): IP30
- Svorky triedy ochrany (DIN EN 60529): IP20
- Materiál krytu: polykarbonát
- Rýchla montáž na montážnu lištu: IEC 60715
- Skrutkové upevnenie: 2 x M4 s montážnou sponou
- Kategória výrobku
eMobility zariadenie na monitorovanie izolácie
- Autorizácia
Heslo
- Hmotnosť
150 g
Na stiahnutie
Datasheet
Datasheet 2372868 Bender isoCHA425-D4-4 Heslo
Návod na obsluhu a bezpečnostné pokyny
Návod na obsluhu a bezpečnostné pokyny 2372868 Bender isoCHA425-D4-4 Heslo
Popis
ISOMETER® sa používa pre nabíjacie stanice na jednosmerný prúd v súlade s japonským štandardom nabíjania CHAdeMO pre napätia medzi 50 V a 400 V DC. Jednopólové poruchy izolácie sa hlásia s dobou odozvy ≤ 1 sekunda. Poruchy dvojpólovej izolácie do 10 sekúnd. Maximálna prípustná úniková kapacita systému Ce je 2 μF. V každom prípade je potrebné použiť individuálnu parametrizáciu, aby sa prispôsobil systému a prevádzkovým podmienkam na mieste, aby sa splnili požiadavky noriem. Dodržujte limity oblasti použitia uvedené v technických údajoch. Akékoľvek iné alebo ďalšie použitie sa považuje za nesprávne
DC nabíjacie stanice pre elektrické vozidlá podľa japonskej nabíjacej normy CHAdeMO
ISOMETER® meria efektívnu hodnotu (trueRMS) sieťového napätia Un medzi L + a L, ako aj jednosmerné napätie medzi L + a zemou (UL + e) a medzi L- a zemou (UL-e). Od minimálneho jednosmerného sieťového napätia určuje miesto poruchy „R%“, tj rozdelenie izolačného odporu medzi vodiče L + a L-, a označuje to symbolom „+“ alebo „-“ pre izolačný odpor. hodnota merania. Rozsah hodnôt miesta chyby je ± 100%:
Zobrazenie / význam
-100% / Jednostranná chyba na vodiči L
0% / symetrická chyba
+ 100% / Jednostranná chyba na vodiči L +
ISOMETER® používa sériové hardvérové rozhranie RS-485 s nasledujúcimi protokolmi:
• BMS
Protokol BMS je nevyhnutnou súčasťou rozhrania meracieho zariadenia Bender (protokol BMS zbernice). Prenos údajov sa uskutočňuje pomocou znakov ASCII.
• Modbus RTU
Modbus RTU je protokol pre zasielanie správ na aplikačnej vrstve a poskytuje komunikáciu typu master / slave medzi zariadeniami, ktoré sú navzájom prepojené prostredníctvom zbernicových systémov a sietí. Správy Modbus RTU majú 16-bitový CRC (Cyclic Redundant Checksum), ktorý zaručuje spoľahlivosť.
• IsoData
ISOMETER® nepretržite odosiela dátový reťazec ASCII s cyklom približne 1 sekunda. Komunikácia s ISOMETER® nie je v tomto režime možná a na linku zbernice RS-485 nemôžu byť pripojené žiadne ďalšie vysielače. Adresa parametra, prenosová rýchlosť a parita pre protokoly rozhrania sa konfigurujú v ponuke „out“.
Tento text bol preložený strojovo.
