Benning BENNING ST 760+ Set sada prístrojových testerov, Norma VDE 0701-0702, 0751, 0544, 050335, EN a DE menu

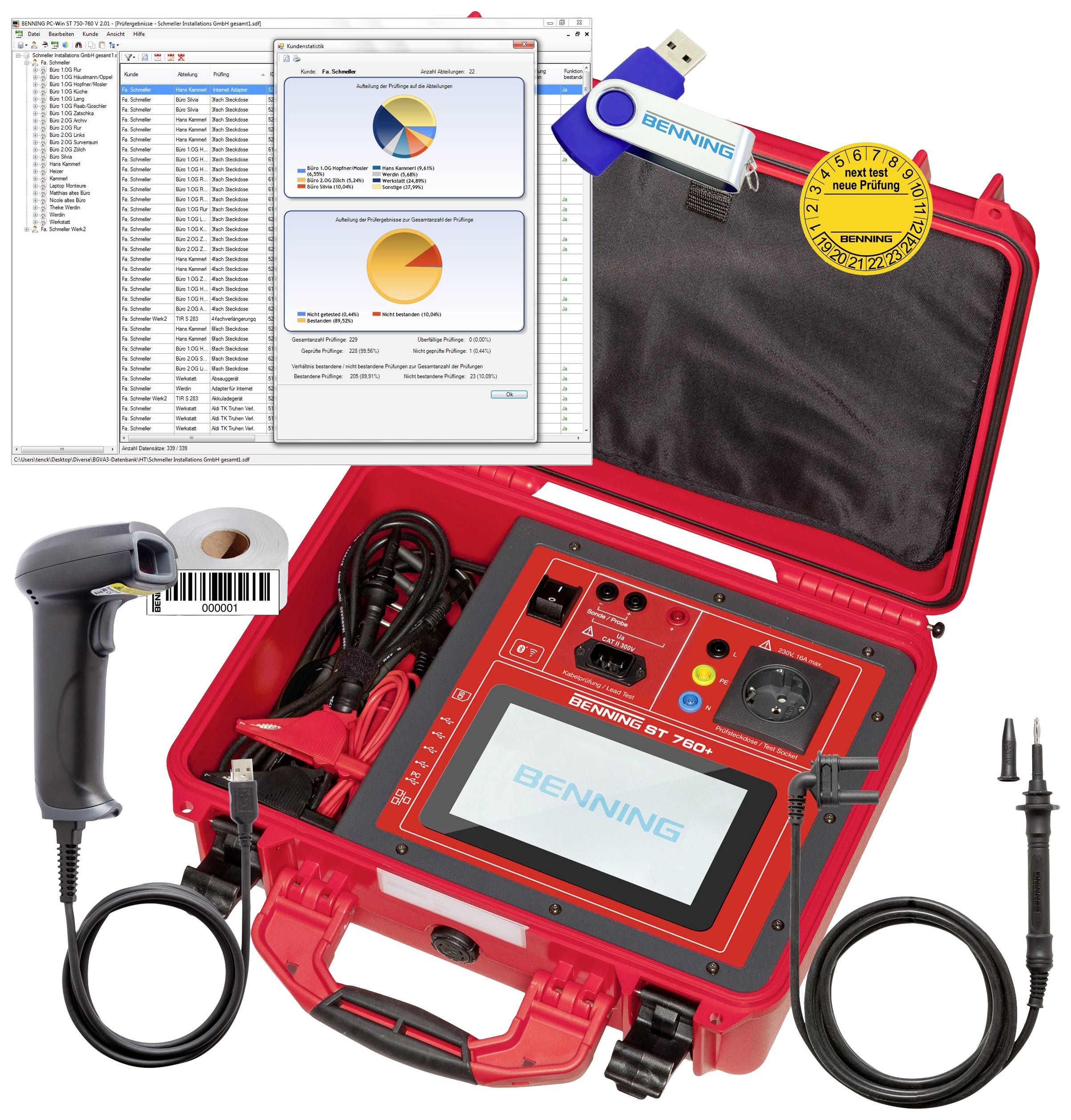

Červené testovacie zariadenie v kufri s displejom, USB kľúčom, čítačkou čiarových kódov a káblami pre kontrolu zariadení. Otvorený softvér zobrazuje výsledky testov.

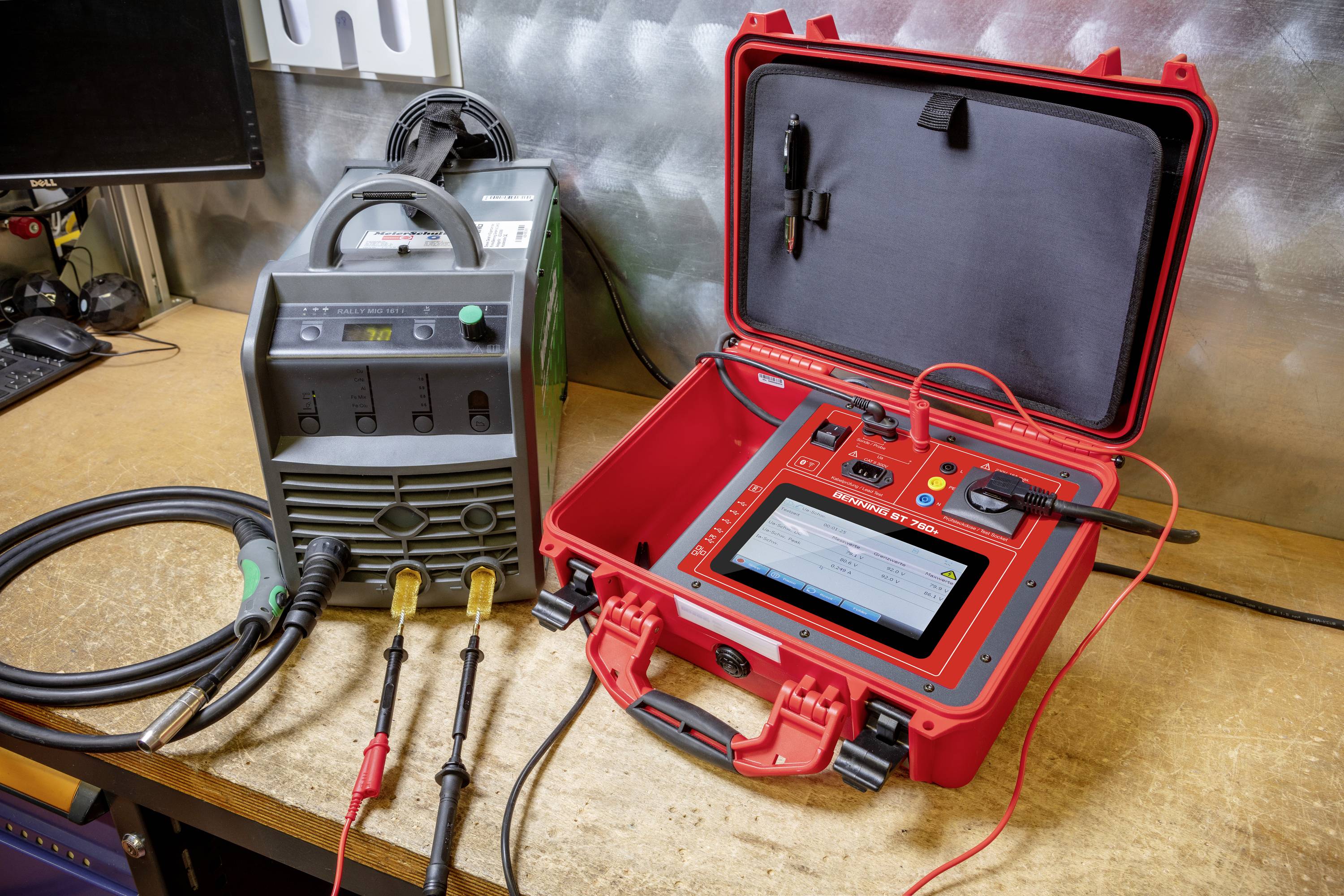

Červené elektronické testovacie zariadenie, ktoré je prepojené káblami s ďalším zariadením na pracovnom stole. V pozadí je kovová stena.

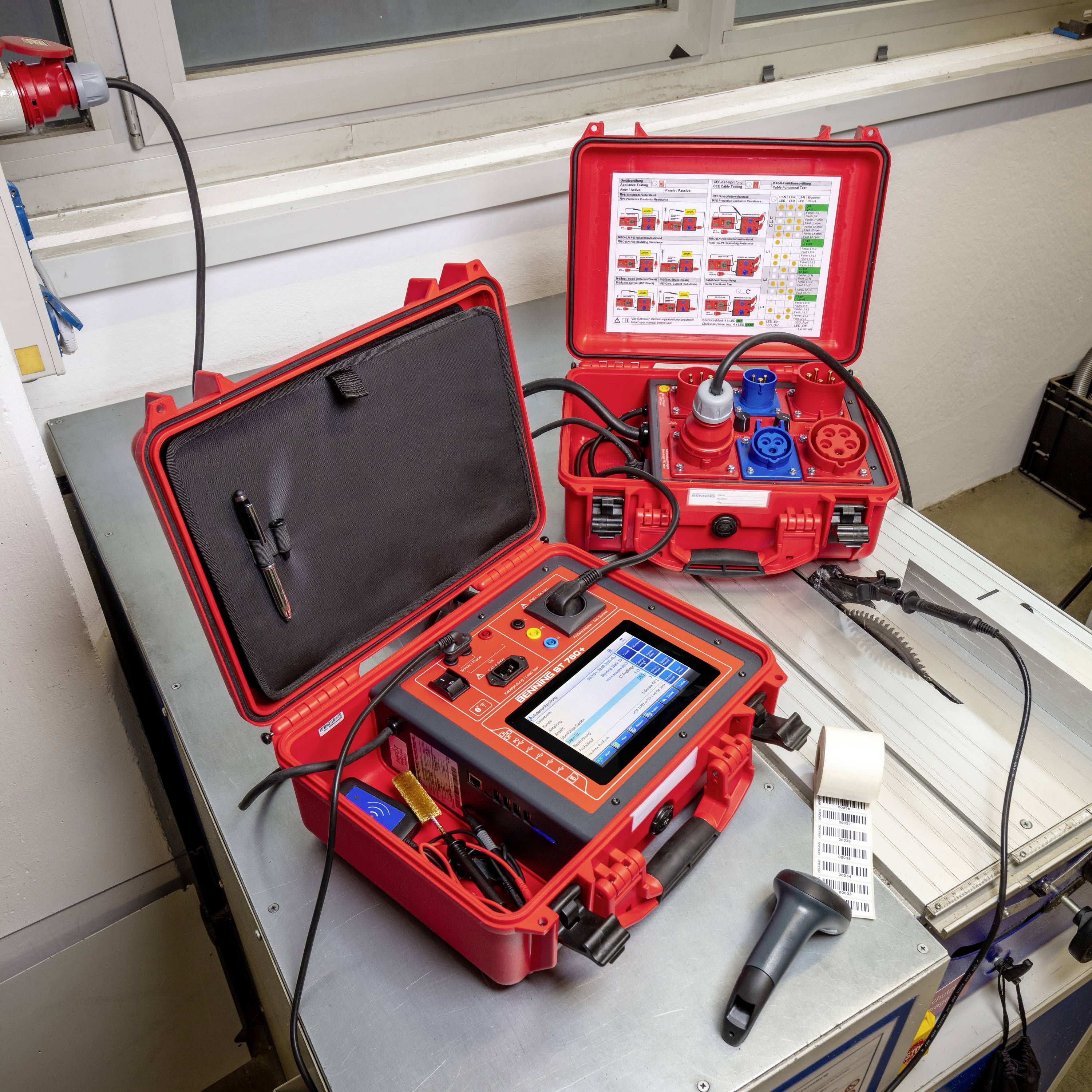

Otvorený, červený testovací kufor s káblami a obrazovkou zobrazuje elektrické meracie prístroje na stole v technickej miestnosti.

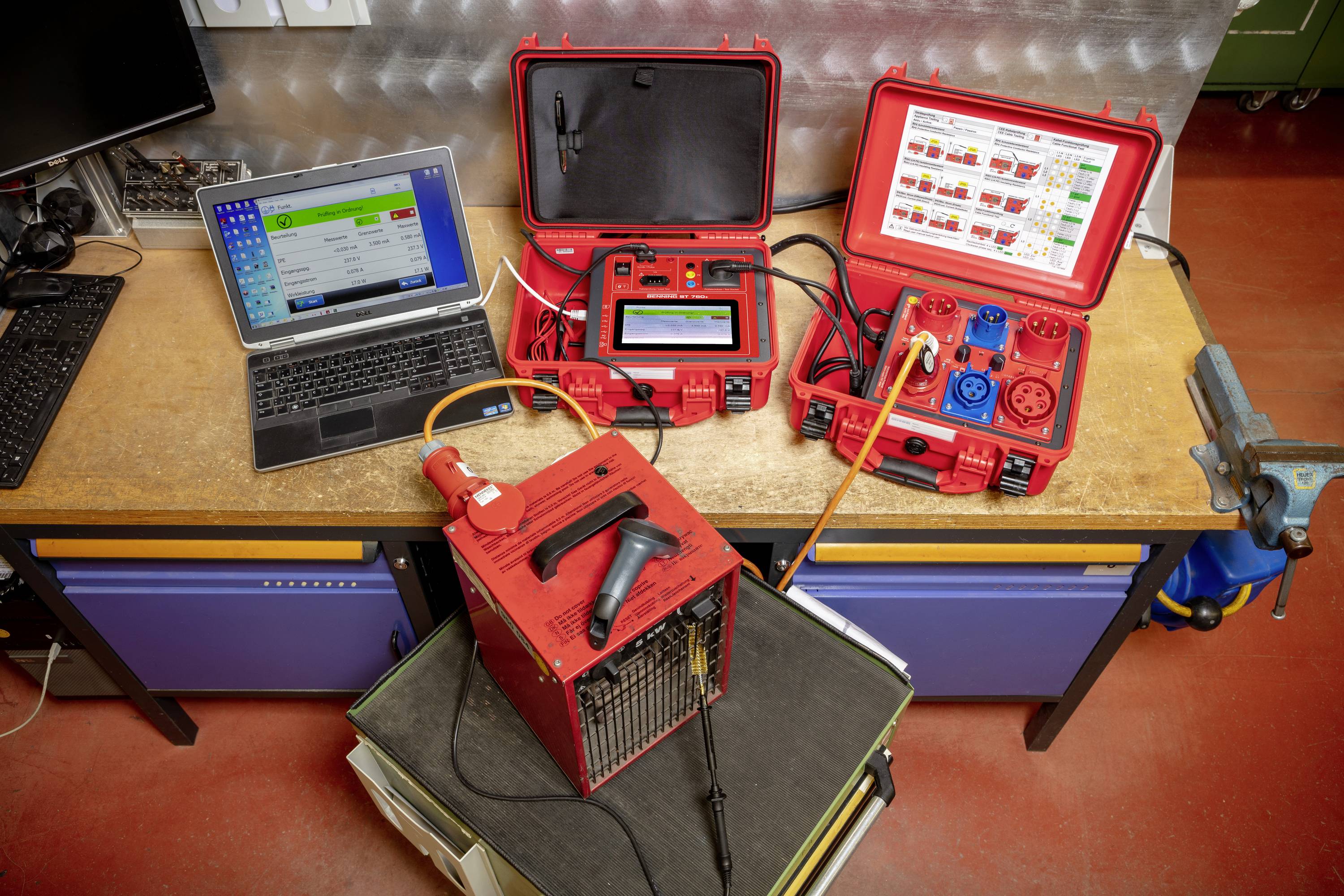

Dva červené kufre s technickými zariadeniami stoja na pracovnom stole vedľa laptopa. Jedno zo zariadení testuje elektrické pripojenia.

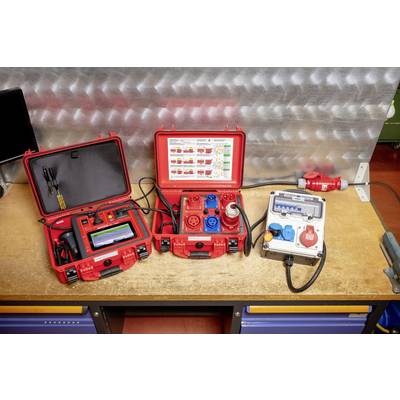

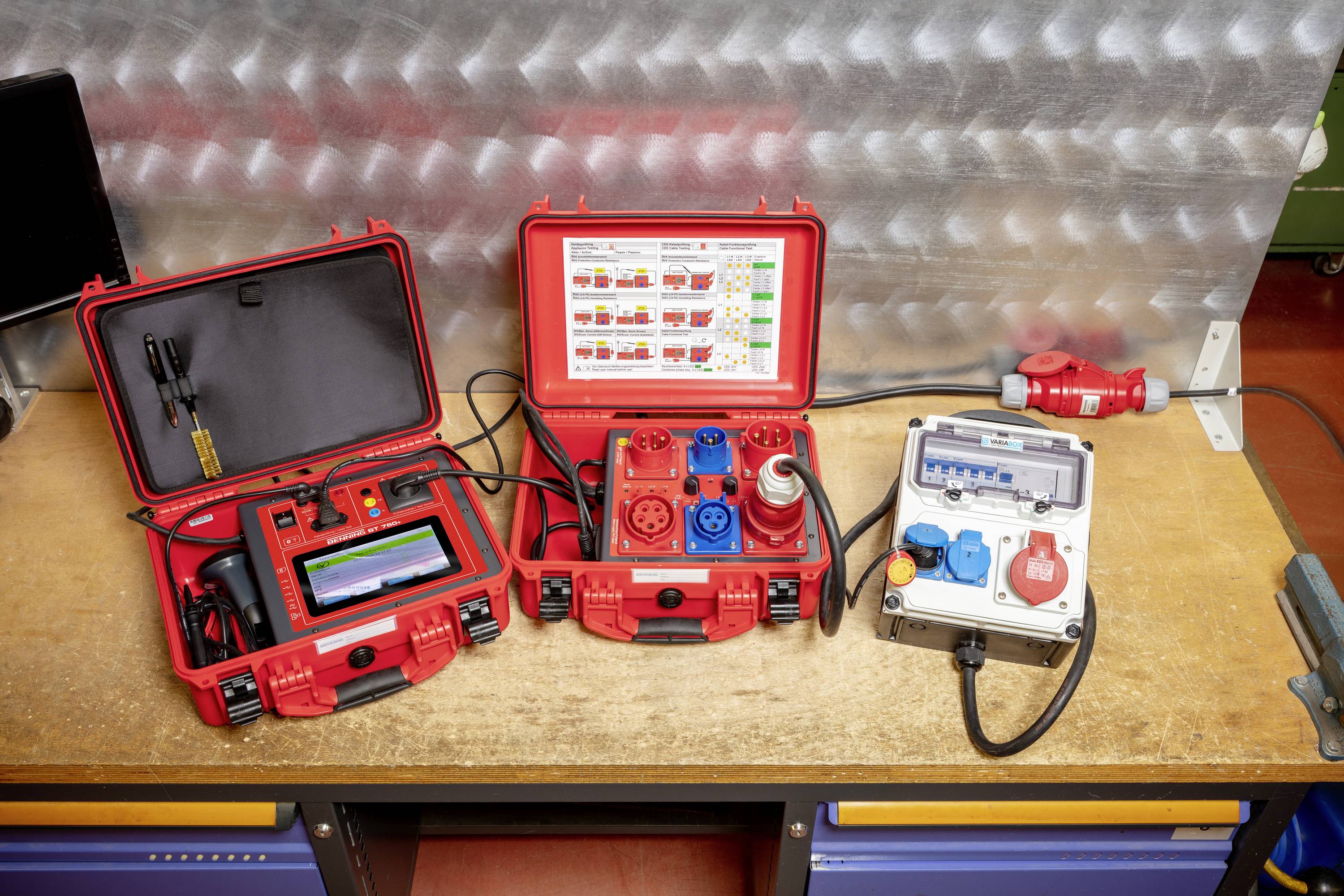

Červené a sivé elektrické vybavenie na stole v dielni vrátane meracích prístrojov a pripojovacích boxov.

1/5

Nie je k dispozícii

Nahlásiť právny incident

Technické parametre

Kategória výrobku: sada prístrojových testerov

: bez certifikátu

Kategória merania: CAT II 300 V

Rozhranie: USB
Bluetooth®
LAN
WLAN (802.11 b/g)
slot na SD karty
mini USB

Rozmer.: (d x š x v) 405 x 330 x 165 mm

Hmotnosť: 8.00

: IP67

Rozsah merania VDE: odpor ochranného vodiča
izolačný odpor
náhradné výbojový prúd
prúd ochranného vodiča
dotykový prúd
napätie
prúd
výkon
zdanlivý výkon
záťažový prúd
prúd unikajúci pacientom
test PRCD (2pólový, 3-pólový, PRCDS, PRCDS +, PRCDK)
test RCD (AC, A, F, B, B +)
vrcholová a skutočná efektívna hodnota napätia naprázdno u zváracích zdrojov
Zobraziť viac

Norma DIN: DIN EN 62638
DIN EN 62353
DIN EN 60974

Displej: digitálny (LCD)

Šírka: 330 mm

V: 165 mm

Dĺžka: 405 mm

Priebeh skúšky: automatický
manuálny

Napájanie VDE: napájanie z el. siete

Typ: BENNING ST 760+ Set

Norma VDE: 0701-0702
0751
0544

Vlastnosti: s farebnou dotykovou obrazovkou
vr. kufra

UKCA: áno

Na stiahnutie

Návod na obsluhu a bezpečnostné pokyny

Návod na obsluhu a bezpečnostné pokyny 2436091 Benning BENNING ST 760+ Set sada prístrojových testerov, Norma VDE 0701-0702, 0751, 0544, 050335, EN a DE menu

Popis

Bezpečnostné skúšky elektrických zariadení / pracovných prostriedkov podľa DIN VDE 0701-702, vyhlášky DGUV 3, BetrSichV a lekárskych elektrických prístrojov podľa VDE 0751-1 typu B, BF, CF a zváracích zariadení podľa VDE 0544-4. Filtračný obvod s reostatom 0,2 - 5,2 kΩ je už integrovaný v prístroji na testovanie kompletného zariadenia na oblúkové zváranie. Univerzálne testovacie zariadenie pre všetky testy zariadení.

Tento text bol preložený strojovo.

Prevedenie

Testovanie mobilných PRCD a typu AC / A / F / B / B +
Testovanie 3-fázových spotrebičov pomocou voliteľných meracích adaptérov
Voliteľne sú k dispozícii ďalšie meracie adaptéry
Brilantný 7 -palcový farebný dotykový displej (o 35% väčšie užívateľské rozhranie) s inovatívnymi funkciami ponuky pre jednoduché a efektívne počiatočné testovanie / inštalácia novej testovacej vzorky Funkcie inteligentnej ponuky: Individuálne prispôsobiteľné šablóny zariadení (24 šablón na testovací štandard) na rýchlu inštaláciu testovaných položiek jediným stlačením tlačidla, funkcia Auto-ID na automatické zvýšenie ID čísla pri vytváraní nových testovacích položiek, jednotlivo cez ON / VYPNUTÉ -Posuvné údaje o zariadení pre optimalizáciu manipulácie a používania EUP
Ponuka Obľúbené pre priamy prístup k často používaným podponukám
Klávesnica softvérových kláves (QWERTZ), grafické polia popisujú preddefinované funkcie
Automatická a manuálna testovacia sekvencia s dobrým / zlým displejom
Kompletnú databázu testovaných položiek vrátane histórie testov je možné uložiť na kartu SD Verzia rozhrania WLAN, Bluetooth, 4 x USB typu A, 1 x mini USB, 1 x RJ 45, 1 x slot na kartu SD
Bezplatná aktualizácia firmvéru
Užívateľské rozhranie s podporou batérie, napr. B. v prípade výpadku napájania je možný transport z testovacieho miesta na testovacie miesto, prístup na kartu SD
Sada testerov spotrebičov na testovanie elektrických zariadení / pracovných zariadení podľa DIN VDE 0701-702, DGUV predpis 3, BetrSichV, zváracích prístrojov podľa VDE 0544-4, DIN EN 60974-4 a zdravotníckych elektrických prístrojov podľa DIN VDE 0751 -1, DIN EN 62353 typ B, BF, CF, nemocničné / ošetrovacie lôžka
Zobraziť graficky
Zobrazenie limitných hodnôt áno Merania: Rozsah merania izolačného odporu 0,1 MOhm - 100 MOhm (menovité testovacie napätie 100 V - 1000 V, nastaviteľné) Rozsah merania odporu ochranného vodiča 0,05 Ohm - 10 Ohm (testovací prúd 600 mA / 10A)
Náhradný zvodový prúd
Diferenčný prúd
Priame meranie
Ochranný vodič / kontaktný prúd 0,03 mA - 25 mA
Meranie spotrebiteľského prúdu
Meranie výkonnosti
Funkčný test V / A / W metódou merania hodnôt True RMS true r.m.s.
Testovanie mobilných PRCD ako PRCD-S / -S +/- K a typu AC / A / F / B / B +
Testovanie 3-fázových spotrebičov pomocou voliteľných meracích adaptérov
Voliteľne sú k dispozícii ďalšie meracie adaptéry
Kontrola predlžovacích káblov
Napätie otvoreného obvodu a kontaktný prúd zváracieho obvodu
Zvodový prúd zariadenia, zvodový prúd z aplikovanej súčiastky typu B, BF a CF.
Špeciálne vlastnosti: Brilantný 7 -palcový farebný dotykový displej (o 35% väčšie používateľské rozhranie) s inovatívnymi funkciami ponuky pre jednoduché a efektívne počiatočné testovanie / inštalácia novej testovacej vzorky Funkcie inteligentnej ponuky: Individuálne prispôsobiteľné šablóny zariadení (24 šablón na testovací štandard) na rýchlu inštaláciu testovaných položiek jediným stlačením tlačidla, funkcia Auto-ID na automatické zvýšenie ID čísla pri vytváraní nových testovacích položiek, jednotlivo cez ON / VYPNUTÉ -Posuvné údaje o zariadení pre optimalizáciu manipulácie a používania EUP
Ponuka Obľúbené pre priamy prístup k často používaným podponukám
Klávesnica softvérových kláves (QWERTZ), grafické polia popisujú preddefinované funkcie
Automatická a manuálna testovacia sekvencia s dobrým / zlým displejom
Kompletnú databázu testovaných položiek vrátane histórie testov je možné uložiť na kartu SD Verzia rozhrania WLAN, Bluetooth, 4 x USB typu A, 1 x mini USB, 1 x RJ 45, 1 x slot na kartu SD
Pripojenie tlaciarne USB-A
Bezplatná aktualizácia firmvéru
Užívateľské rozhranie s podporou batérie, napr. B. v prípade výpadku napájania je možný transport z testovacieho miesta na testovacie miesto, prístup na kartu SD
Aktívne testovanie
Pasívna skúška
Alternatívna metóda
Metóda diferenciálneho prúdu
Priama metóda
Meranie napätia
Tento text bol preložený strojovo.

Rozsah dodávky

Testovacie zariadenie v robustnom ochrannom puzdre (IP67)
samokompenzačný testovací kábel
4 mm testovací kábel, testovacia sonda a sada krokodílových svoriek
Kábel IEC
SD-karta
Počítačový softvér
Skener čiarového kódu
Etikety na čiarový kód 1000 ks.
Testovacie odznaky 300 kusov
Kalibračný certifikát

Rady

Upozornenie: komunikácia s VDE testermi väčšinou len v EN a DE jazyku. Overenie či prístroj obsahuje CZ/SK podporu, vyžiadajte na technickej podpore.
