binder 09 0104 300 02 mini guľatý konektor, 1 ks | Conrad Electronic

Kovový konektor s viacerými kruhovými kontaktnými kolíkmi, namontovaný na obdĺžnikovej doske so štyrmi otvormi pre skrutky.

Ilustračný obrázok

Kovový konektor s viacerými kruhovými kontaktnými kolíkmi, namontovaný na obdĺžnikovej doske so štyrmi otvormi pre skrutky.

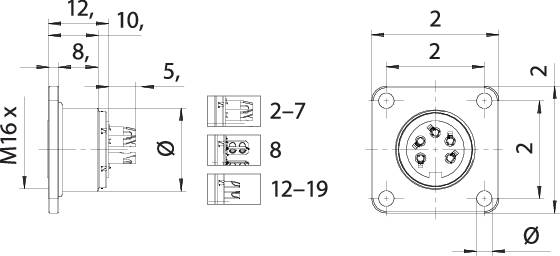

Technický výkres konektora. Zobrazuje rozmery, otvory a usporiadanie kontaktov. Vľavo pohľad z boku, vpravo pohľad zhora.

Technický výkres kruhu s dvoma bodmi, očíslovanými '1' a '2', vpravo tabuľka so stĺpcami 'X' a 'Y', bod 1 (3,5, 0), bod 2 (-3,5, 0).

Technický výkres kruhu s priemerom 'd', dvoma 90-stupňovými uhlami a rozmermi. Znázorňuje uhly a rozmery objektu.

1/4

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

prírubová zásuvka

Počet kontaktov

2

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Okamžité doručenie: St 22. 7.

15 Ks

Počet

Ks

Celkom (13,99 € / kus)

13,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 09 0104 300 02

Kategória výrobku: mini guľatý konektor

Prevedenie: prírubová zásuvka

Počet kontaktov: 2

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Max. teplota: +95 °C

Menovitý prúd: 7 A

Min. teplota: -40 °C

Menovitý prúd - filter: 7 A

Uzávierka: Skrutky

Počet pólov: nie

Menovité napätie: 250 V

Materiál kontaktu: CuZn

Materiál puzdra: PBT, UL94V-0

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 09 0104 300 02

Pólov: 2

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1663617 binder 09 0104 300 02 mini guľatý konektor, 1 ks
