binder 09 0108 300 03 mini guľatý konektor, 1 ks | Conrad Electronic

Konektor so štvorcovou kovovým platňou a viacerými kolíkmi.

Ilustračný obrázok

Konektor so štvorcovou kovovým platňou a viacerými kolíkmi.

Technický výkres kruhu s vyznačením priemeru a kótovacími čiarami. Uhľové a dĺžkové údaje dopĺňajú zobrazenie.

Kruhový diagram s tromi vyznačenými bodmi v kruhu. Tabuľka zobrazuje X- a Y-koordináty: (3,5, 0), (0, 3,5), (-3,5, 0).

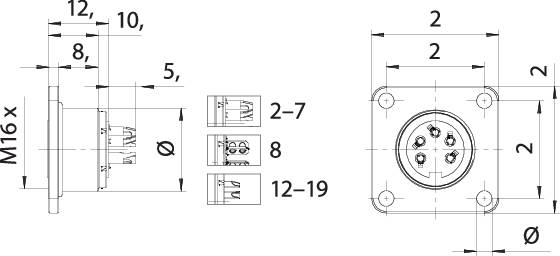

Technický výkres guľatého konektora s rozmermi a detailmi. Znázorňuje čelný a bočný pohľad s vyznačenými miestami pripojenia.

1/4

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

prírubová zásuvka

Počet kontaktov

3

Pripojenie

spájkovaný konektor

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

4 Ks

Počet

Ks

Celkom (12,99 € / kus)

12,99 €

s DPH

Už len 4 Ks skladom!

Nahlásiť právny incident

Technické parametre

Typ: 09 0108 300 03

Kategória výrobku: mini guľatý konektor

Prevedenie: prírubová zásuvka

Počet kontaktov: 3

Pripojenie: spájkovaný konektor

Obsah: 1 ks

Max. teplota: +95 °C

Menovitý prúd: 7 A

Min. teplota: -40 °C

Menovitý prúd - filter: 7 A

Uzávierka: Skrutky

Počet pólov: nie

Menovité napätie: 250 V

Materiál kontaktu: CuSn

Materiál puzdra: PBT, UL94V-0

: 20

Uhol pripojenia: 180°

Číslo výrobcu: 09 0108 300 03

Pólov: 3

Maximálny prierez: 0.75 mm²

Rozsah prierezov: 0.75 mm² (max)

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1663632 binder 09 0108 300 03 mini guľatý konektor, 1 ks
