binder 09 0115 320 05 mini guľatý konektor, 1 ks | Conrad Electronic

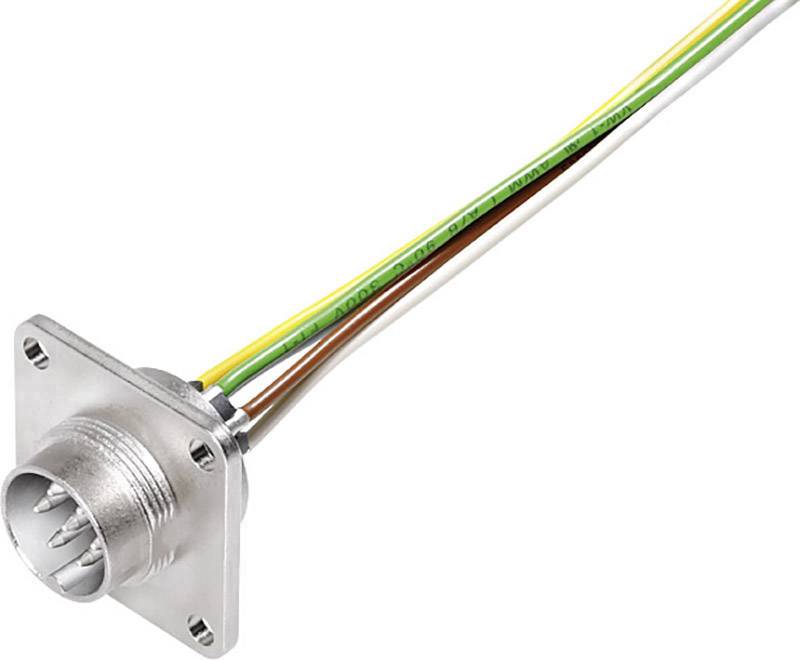

Konektor so štyrmi farebne kódovanými vodičmi v kovovom puzdre. Používa sa pre elektrické zapojenia v priemyselných aplikáciách.

Ilustračný obrázok

Konektor so štyrmi farebne kódovanými vodičmi v kovovom puzdre. Používa sa pre elektrické zapojenia v priemyselných aplikáciách.

Technický výkres valcového konektora s rozmermi dĺžky a šírky v milimetroch, pohľad zhora a z boku.

Okrúhly plán pripojenia s piatimi očíslovanými kolíkmi vľavo a tabuľkou vpravo, ktorá zobrazuje X a Y súradnice pre každý kolík.

Konštrukčný výkres valca; zobrazuje dĺžky hrán 1 a priemer, uhlové značenie 30 stupňov.

1/4

Ilustračný obrázok

Kategória výrobku

mini guľatý konektor

Prevedenie

prírubová zástrčka

Počet kontaktov

5

Pripojenie

kábel, otvorené konce

Obsah

1 ks

Datasheety: (PDF)

Deutsch (Deutschland)

binder

Doručenie: Št 23. 7.

39 Ks

Počet

Ks

Celkom (20,99 € / kus)

20,99 €

s DPH

Nahlásiť právny incident

Technické parametre

Typ: 09 0115 320 05

Kategória výrobku: mini guľatý konektor

Prevedenie: prírubová zástrčka

Počet kontaktov: 5

Pripojenie: kábel, otvorené konce

Obsah: 1 ks

Max. teplota: +85 °C

Menovitý prúd: 5 A

Min. teplota: -30 °C

Menovitý prúd - filter: 5 A

Uzávierka: Skrutky

Počet pólov: nie

Menovité napätie: 300 V

Materiál kontaktu: CuSn

Materiál puzdra: PBT, UL94V-0

: 22

Uhol pripojenia: 180°

Číslo výrobcu: 09 0115 320 05

Pólov: 5

: IP67

Na stiahnutie

Datasheet

Deutsch (Deutschland)

Datasheet 1663615 binder 09 0115 320 05 mini guľatý konektor, 1 ks
